红色三轮脚踏代步车结构设计

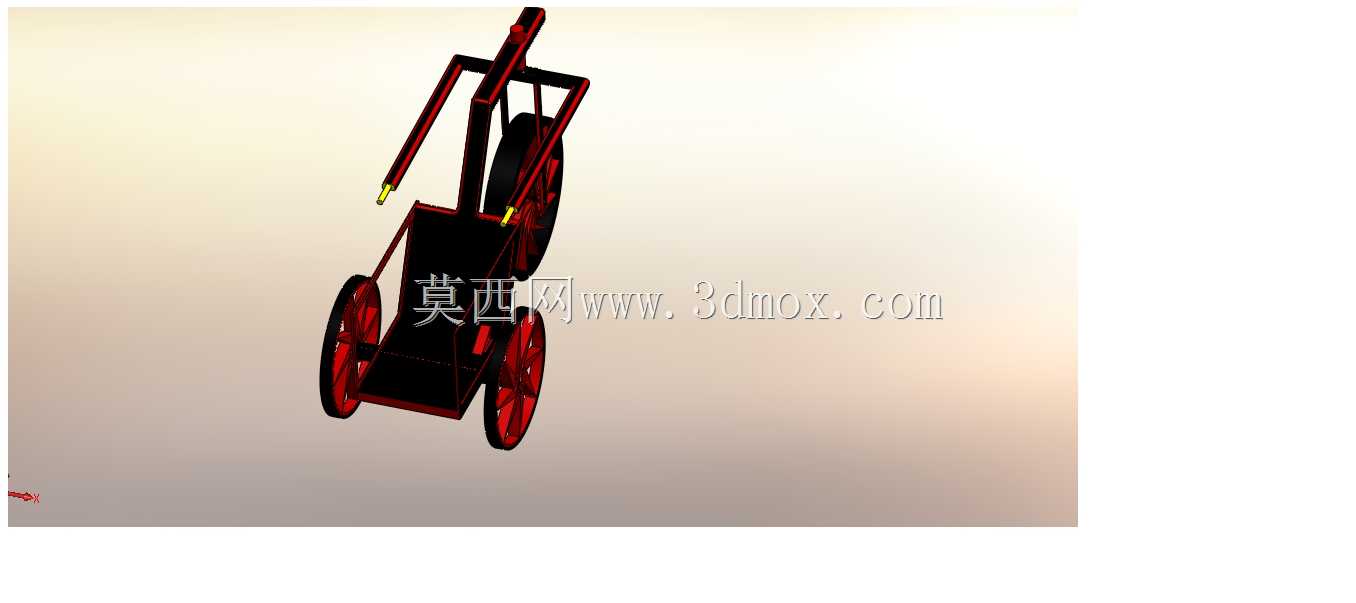

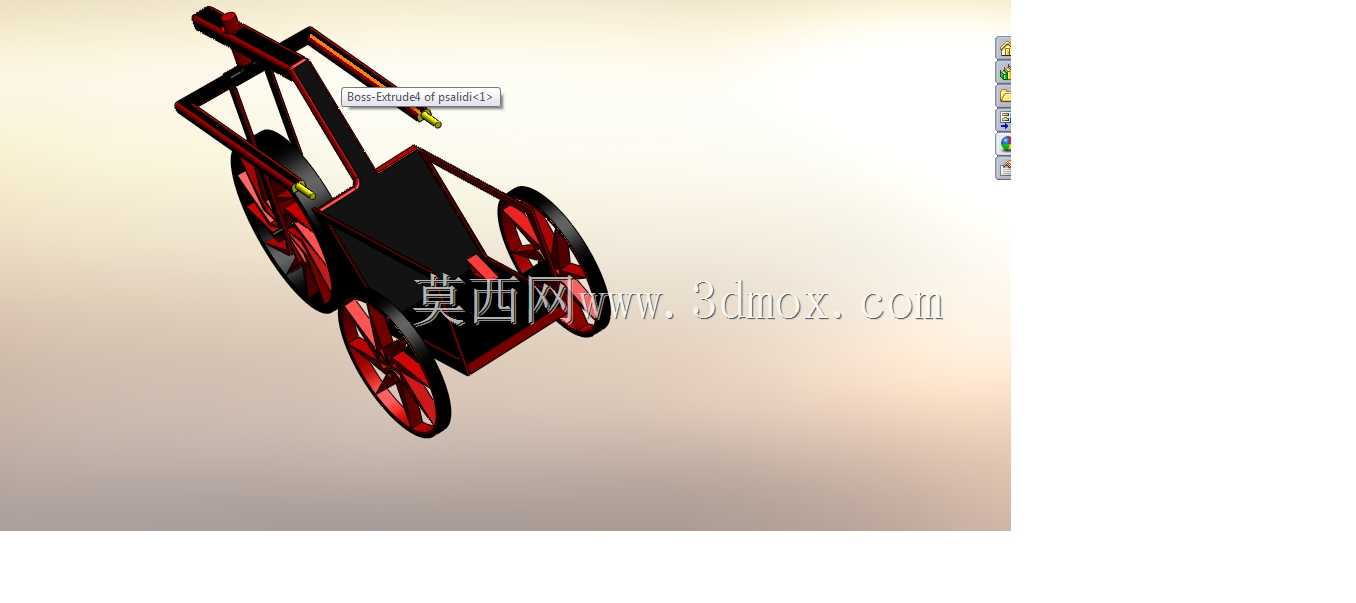

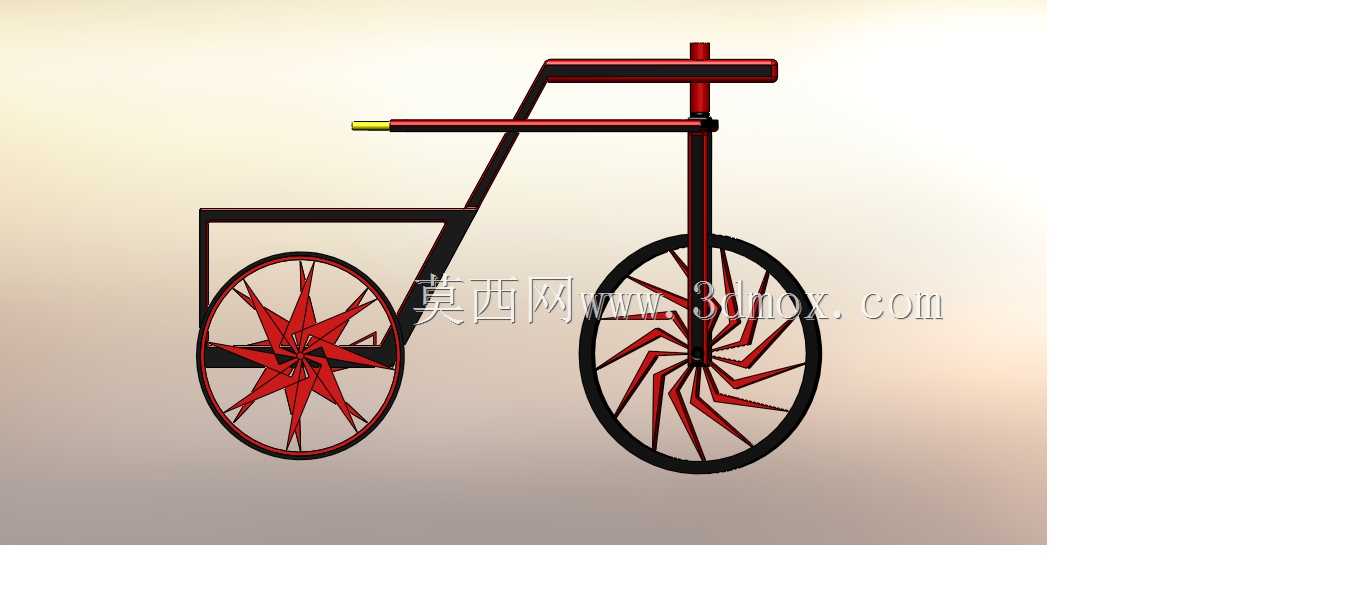

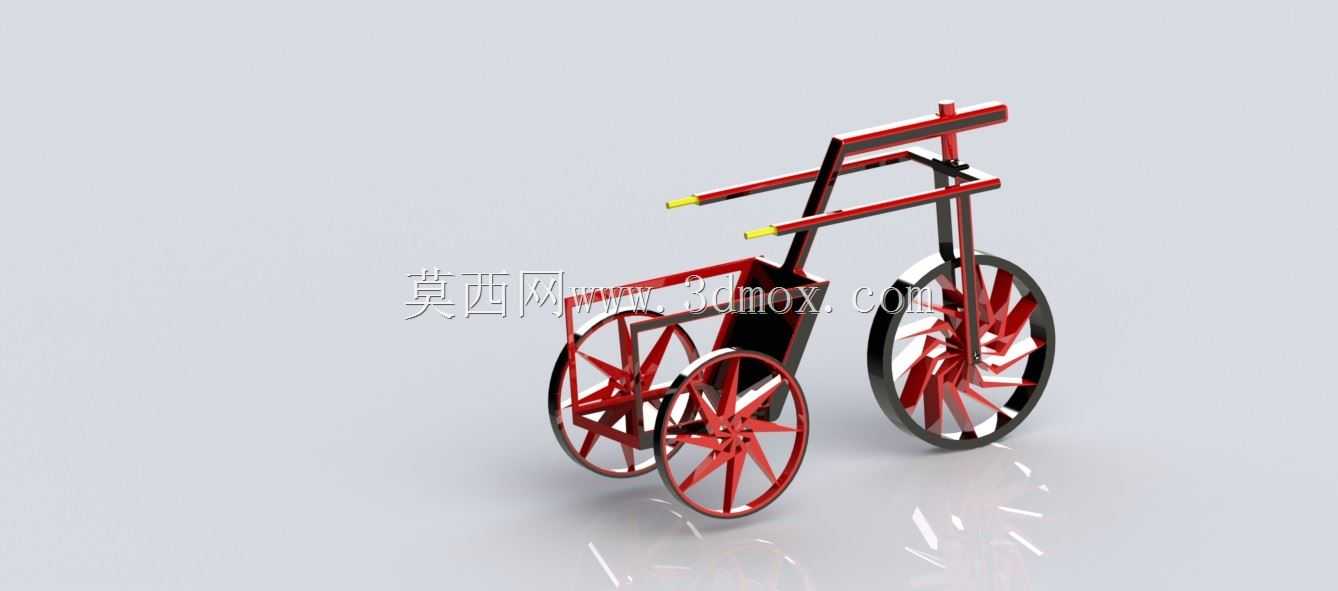

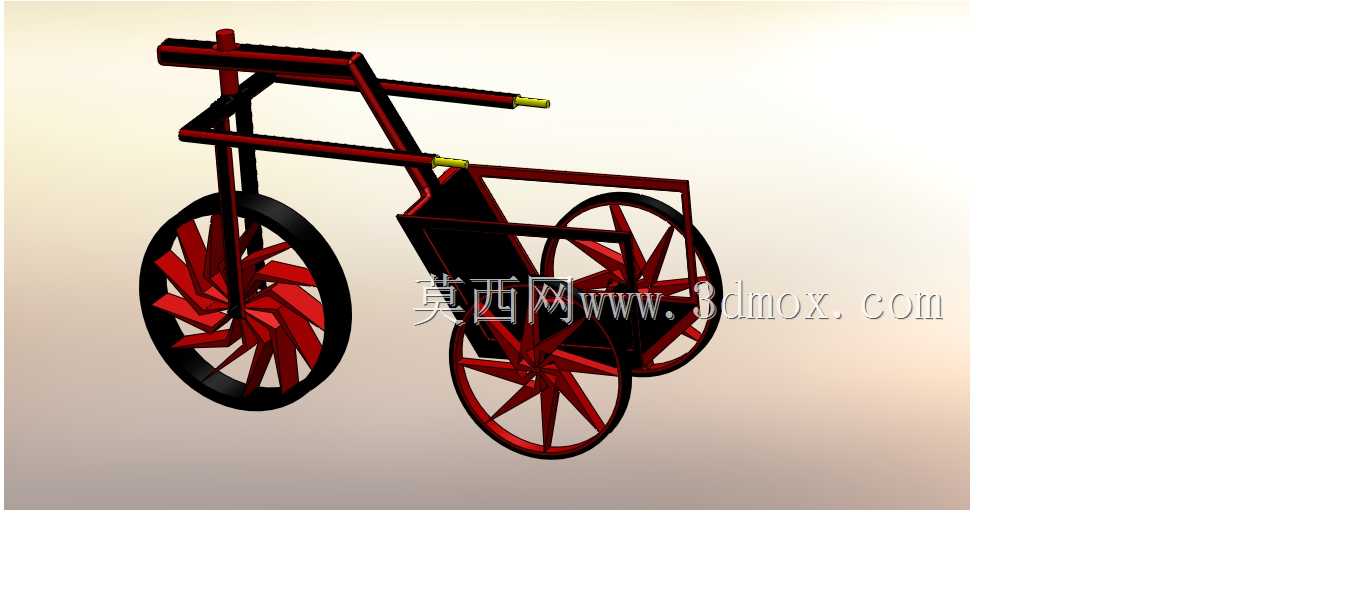

　　该模型呈现的是一种三轮式人力脚踏代步装置，整体采用前置单轮、后部双轮的稳定布局，适合短距离休闲骑行、园区代步、儿童平衡训练以及低速展示场景。与普通两轮自行车相比，三轮结构在静止和低速状态下不需要骑乘者通过身体重心维持平衡，车架受力路径更直接，对转向控制和停车支撑的要求更低，因此在教学演示、趣味交通工具设计以及小型人力载具开发中具有较高参考价值。模型中车架主体由红色杆件构成，黑色构件用于区分连接、转向和承载区域，这种色彩区分有利于在三维评审阶段快速识别主梁、支撑梁、转向轴套以及轮轴安装位。车架前部设置较高的操控把手，把手末端带有黄色握套，便于辨识握持边界；中部为开放式乘坐与脚踏区域，后部两轮承担主要稳定支撑，前轮负责转向，

　　整体姿态低而稳，轮距与轴距的比例偏向灵活性与安全性的平衡。从结构设计角度看，这类车型的关键并不只是外观造型，而是车架管件之间的连接关系。前部转向立柱需要承受把手输入的扭转力矩，同时把转向动作传递至前轮叉部；主梁从转向区域向后延伸，承担骑乘者重量并将载荷分配至后轴；后部两侧斜向支撑梁形成三角稳定结构，可减少后轴在单侧受力时的扭转变形。模型中多根管材采用直线折角造型，加工时更接近方管或圆管切割后焊接的工艺路线，便于控制制造成本，也适合在样机阶段使用标准型材快速搭建。轮组部分采用辐条式设计，前轮与后轮均通过中心轴与车架连接。后轮双轮布置使整车在转弯时存在差速需求，若用于实际制造，可根据使用场景选择固定后轴、单侧离合或简易差速结构。

　　对于低速休闲车，固定后轴结构最简单，成本最低，但转弯时轮胎会产生轻微滑移；若面向更平顺的骑行体验，则需要在后轴处预留差速器或独立轮轴安装空间。三维建模时应重点校核轮心高度、车架下沿离地间隙以及脚踏区域与前轮转向包络之间的干涉关系。前轮转动至极限角度时，轮胎、前叉与车架立管之间必须保留足够间隙；骑乘者脚部放置区域也不能与前轮、转向件发生碰撞。后部双轮外侧宽度决定了整车通过性和停放稳定性，轮距过窄会降低侧倾稳定性，过宽则影响通道通行和转向灵活性。该模型的外形边界可从把手最高处、车架最长处和后轮最宽处三个方向定义。把手高度影响骑乘姿势，过高会使上肢承受不必要的拉伸，过低则会增加腰部前倾；车架长度关系到前轮与后轴之间的载荷分配，若重心过度靠前，转向会变沉，若过度靠后，则前轮抓地不足；后轮外侧宽度应与使用道路、电梯门宽或园区通道相匹配。安装边界方面，轮轴孔径、轴承位长度、锁紧方式以及车架叉口开档尺寸必须统一，否则后续装配会出现轮组偏摆或锁紧不可靠的问题。脚踏区域虽然在图中未展开复杂传动机构，但实际开发时需要确定曲柄回转半径、中轴位置和链条或拉杆传动路径。若采用传统链传动，车架后三角应预留链条张紧和飞轮安装空间；若仅作为概念展示或无动力滑行装置，则可简化中轴结构，把重点放在车架比例、轮组位置和整体视觉识别上。模型中红色车架与黑色连接件形成鲜明对比，红色部分承担主要视觉轮廓，黑色部分强调机构节点，这种处理方式不仅用于渲染展示，

　　也能在工程评审中帮助团队快速判断哪些部位属于外观覆盖，哪些部位属于受力装配区。对于结构工程师而言，后续深化时应在管件交接处增加焊接坡口、衬套或加强筋，并在轮轴、转向轴等反复受力位置设置可更换的耐磨件。整车的使用场景决定了材料选择。若面向儿童玩具或展示模型，可使用塑料件和轻质金属；若面向真实成人代步，则需要对车架管材进行强度校核，重点关注立管与主梁交接处、后轴支撑处以及转向根部的应力集中。静载工况下，车架中部承受人体重量；动载工况下，后轮通过颠簸路面会把冲击传至后轴和斜撑，因此焊缝布置应避免位于弯矩最大截面，必要时可在节点处增加补强片。转向系统设计应控制在前轮小角度范围内即可获得足够转弯半径，避免把手回转过大造成操控迟滞。由于后部为双轮支撑，车辆不会像两轮车那样通过侧倾辅助过弯，因此转向角不宜过大，否则转弯时内侧后轮载荷骤增，外侧地面附着力下降。较合理的做法是结合轴距设定转向限位，使最小转弯半径满足日常绕行，同时保证把手末端不会撞击骑乘者身体。该模型对人力载具设计、自行车结构教学、非标休闲车开发以及三维建模练习都具有实际参考意义。它把车架、轮组、转向和乘坐区域压缩到较简洁的几何关系中，便于设计者观察载荷传递路径，也便于后续在此基础上扩展制动、传动、挡泥板、货架或覆盖件。通过对轮距、轴距、把手高度和车架下沿间隙的逐项调整，可以形成面向不同人群和不同场景的多种方案。
