内燃机连杆总成结构设计

　　该零件为内燃机核心传动构件，在曲柄连杆机构中承担活塞往复运动向曲轴旋转运动转换的动力传递职能，工作过程中持续承受交变燃气爆发压力、往复惯性力与旋转离心载荷，其结构强度、形位精度与装配可靠性直接决定动力单元的服役寿命与运转平顺性。

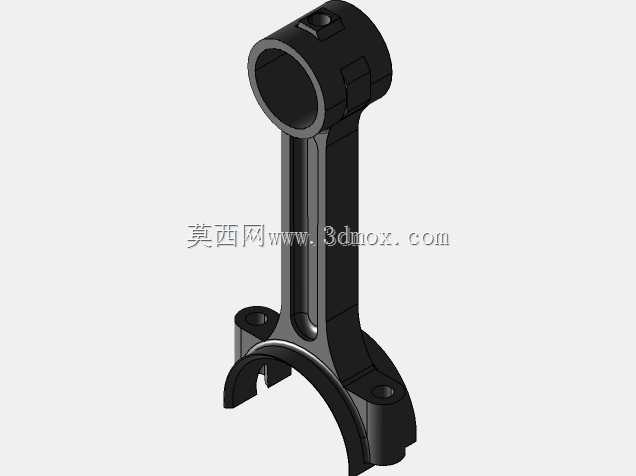

　　从结构构型来看，零件采用分体式大头设计，上端为整体式小头圆孔，用于穿入活塞销与活塞组件铰接，孔内可压入青铜衬套以降低摩擦损耗；下端为剖分半圆结构，配对轴瓦后包覆曲轴曲柄销，通过两侧螺栓孔完成杆身与连杆盖的锁紧固定。杆身截面采用长轴沿摆动平面布置的工字形构型，在同等截面积下可获得更高的抗弯截面模量，兼顾轻量化与高刚性需求，有效降低高速往复运动产生的惯性载荷。

　　在整机布置层面，该零件的安装边界需同时匹配活塞销孔中心距、曲轴曲柄销直径、活塞内腔避让空间以及缸筒内壁运动间隙。小头外径需预留活塞销座的侧向活动余量，大头回转外圆不得与缸体下部曲轴箱加强筋发生运动干涉，杆身两侧与曲轴平衡块、缸套内壁之间需保留均匀的安全间隙，避免热态膨胀与高速摆动时出现剐蹭。剖分面采用平切口形式，加工时需保证两半圆孔的同轴度与圆柱度，配对螺栓孔需具备精准的位置度，确保轴瓦装配后均匀贴合，避免局部偏磨导致烧瓦故障。

　　实际工程应用中，这类零件广泛适配小排量四冲程汽油机、小型柴油机以及通用动力机组，在摩托车、园林机械、小型工程机械等动力场景中均可通用。建模过程中需重点还原杆身与大头过渡区域的圆弧倒角，该部位是应力集中高发区，合理的圆角过渡可大幅降低疲劳断裂风险；同时需严格控制大、小头孔的中心距尺寸公差，该参数直接影响发动机压缩比与活塞运动止点位置，是整机装配的关键管控尺寸。

　　从受力特性出发，杆身工字形腹板的厚度、大头盖的加强筋布局均经过载荷校核，可承受爆发冲程的瞬时冲击与高速运转的交变拉压载荷。小头油孔、轴瓦润滑油道的对应位置也在结构中有所体现，保障压力机油可顺利输送至摩擦副表面，形成稳定动压润滑。整个三维模型完整还原了零件的所有装配特征与工艺细节，可直接用于运动仿真、有限元强度分析、工装夹具设计以及数控加工编程参考，也可作为曲柄连杆机构教学演示的具象化案例，帮助设计人员理解往复式动力机械的动力传递逻辑与结构设计要点。
