雷诺K4M发动机排气歧管密封垫片

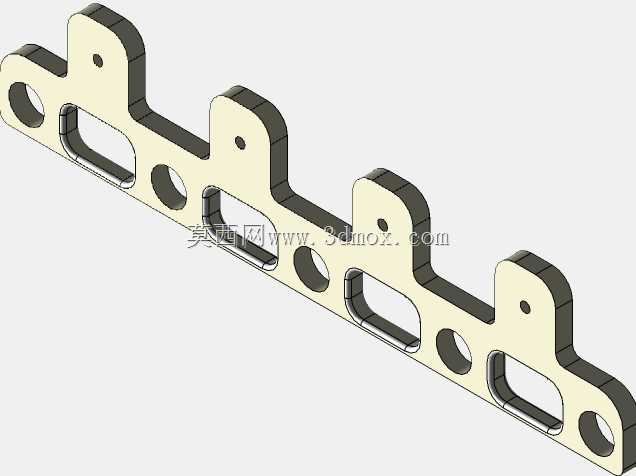

　　在小排量自然吸气动力总成的进排气系统匹配中，排气歧管与缸盖结合面的密封可靠性直接决定整机的充气效率、排放达标能力与长期运行稳定性。本次拆解建模的对象为雷诺K4M-730 1.6升十六气门汽油机所用的排气侧多层复合密封垫片，该机型广泛搭载于梅根、风景等前驱紧凑车型，其排气侧采用四合一等长歧管布局，缸盖排气道呈直线一字排开，对垫片的孔位同轴度、热变形补偿能力与法兰面贴合度提出了严苛要求。从三维数模的拓扑结构来看，该垫片整体为长条形冲压钣金结构，主体采用单侧定位凸台与缸盖排气侧铸造凸缘精准嵌合，四个大尺寸跑道形通孔分别对应一至四缸的排气道口，孔边采用整体翻边卷边工艺，翻边高度控制在0.8至1.2毫米区间，既可以在螺栓压紧时形成环形密封线，

　　又能避免高温高压排气直接冲刷垫片基材，延缓冲蚀失效。相邻气道之间均匀分布四个圆形螺栓过孔，孔径匹配M8缸盖螺栓的杆部尺寸，孔位公差严格控制在±0.1毫米以内，确保装配时各缸压紧力均匀传递，不会出现局部压不实或应力集中导致的垫片翘曲。垫片两端及中部额外设置的小圆孔为定位销孔与辅助固定孔，与缸盖、排气歧管法兰上的定位销配合，可在自动化装配线上实现免对中快速预装，杜绝人工对位偏差造成的气道错位。在材料选型层面，这类量产机型的排气垫片普遍采用多层不锈钢叠片结构，表层冲压0.2毫米厚的SUS301不锈钢调质板，表面喷涂微米级铝硅复合耐热涂层，既可以降低法兰面的微观粗糙度，补偿缸盖与歧管铸造面的平面度误差，

　　又能在-40℃至850℃的交变温度区间内保持稳定的摩擦系数与回弹性能；中间层增设0.5毫米厚的低碳钢骨架，通过多点凸焊与表层连为一体，大幅提升整体结构刚度，避免发动机长期振动下垫片发生横向窜动。从安装边界来看，该垫片的总长约380毫米，总宽约65毫米，厚度方向压缩前为2.2毫米，额定压紧力下压缩量控制在0.3至0.5毫米，完全适配K4M缸盖排气侧的安装平面尺寸，不会与周边的氧传感器安装座、启动机壳体、防火墙隔热板发生运动干涉。在实际售后维修场景中，该垫片的失效多表现为相邻气道之间的鼻梁区冲穿，根源往往是维修时未按规定顺序分次拧紧歧管螺栓，或缸盖平面度超过0.05毫米的磨损极限，建模时特意保留了鼻梁区的加厚凸筋结构，

　　该凸筋比垫片主体平面高出0.3毫米，压紧后可在两缸排气道之间形成额外的密封坝，有效阻断高压排气的串气通道。针对涡轮增压改装场景，该垫片的基材可升级为Inconel 625镍基合金，耐受温度可提升至1200℃以上，适配增压后更高的排气背压与热负荷，同时三维数模中预留的密封筋位置可根据改装歧管的法兰面形态进行二次调整，无需重新开模即可快速试制样件。整个建模过程严格逆向原厂装车件的实测尺寸，所有圆角、翻边、凸台特征均与实物保持一致，未做随意简化，可直接用于教学演示、维修配件开发、改装方案验证等场景，帮助结构工程师直观理解四缸机排气密封系统的设计逻辑与工艺要点。
