本田B系列眩晕帽式传感部件结构设计

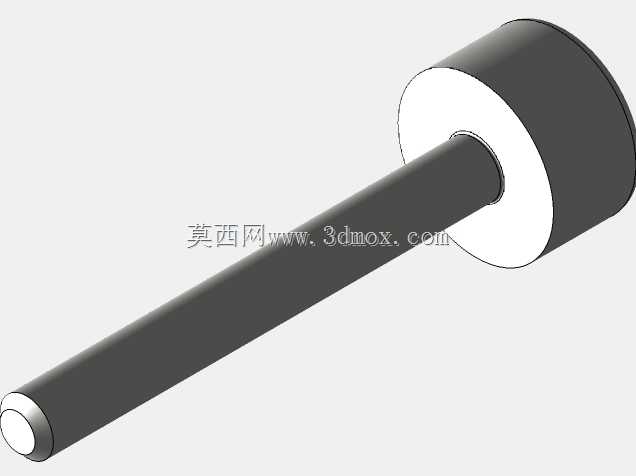

　　这款杆帽一体式部件的三维结构，核心围绕车载传感类配套件的装配适配需求展开，长直杆段采用等径圆柱构型，表面预留均匀的装配公差带，可直接穿入对应安装基座的预制孔位，杆端做小圆角收边处理，既规避装配过程中刮伤配合面的风险，也能在插接时形成自然导向，降低现场对位的操作难度。头部采用大直径圆盘式帽体，和杆段保持同轴度约束，圆盘端面为平整贴合面，安装到位后可直接压靠在基座外侧，形成轴向定位基准，无需额外加装限位挡圈即可锁定部件的插入深度，从结构层面减少装配工序里的零散零件数量。

　　从实际装车场景来看，这类部件多用于发动机舱周边的位置感应、行程触发类工位，长杆负责伸入被测区域传递位置信号，头部圆盘则承担限位与防护作用，隔绝舱内的油污、粉尘直接侵入安装孔内部。圆盘与杆段的衔接位置做了过渡圆角处理，避免应力集中在直角交接处，即便车辆运行中产生持续振动，衔接位置也不会出现应力断裂隐患。帽体的厚度尺寸经过匹配校核，既保证自身有足够的结构强度承受按压、插接的外力，也不会过度占用安装位外侧的布置空间，适配舱内紧凑的管线布局。

　　建模过程中优先以装配约束为核心逻辑，先确立杆部与帽体的同轴基准，再依次推导各段直径、长度的配合关系，杆段的外径公差按照基孔制间隙配合设定，保证插接顺畅的同时不会出现旷量；帽体的外径大于安装孔直径，形成天然的轴向止挡，端面的平面度控制在合理区间，确保贴合后不会出现局部翘曲，避免振动工况下产生松动异响。杆的末端同样做了小直径平面收尾，和杆身保持同轴，可作为装配到位后的深度检测基准，方便产线工人用深度尺快速核验插入尺寸是否符合工艺要求。

　　考虑到车载工况的复杂性，整体结构没有多余的异形凸起，外轮廓简洁流畅，既方便注塑或机加工的成型工艺，也能减少运行过程中与周边管线、部件发生干涉的概率。长杆的长径比经过合理设定，在保证伸入行程足够的前提下，避免杆身过长引发的刚性不足问题，即便受到侧向轻微外力，也不会出现明显弯曲变形。帽体的侧面为光滑圆柱面，没有开设卡槽或螺纹，装配时无需额外旋转锁紧，直接轴向推入即可完成定位，适配快装式的产线作业节奏。

　　在安装边界层面，需要预留的操作空间仅需覆盖帽体外径与杆身总长度，安装孔周边无需额外预留螺栓固定位，整体占用的布置面积极为精简。头部圆盘的背面可根据实际需求加装密封垫片，进一步提升安装位的防护等级，应对舱内可能出现的油水溅射问题。杆身全程无截面突变，应力分布均匀，长期承受交变振动载荷时，结构稳定性更有保障。这类简洁的杆帽组合结构，也可通过调整杆长、帽体直径，快速衍生出适配不同安装工位的变型产品，设计复用性较强，能够覆盖同系列多款机型的相近装配需求。
