五缸发动机排气歧管结构设计

　　在直列五缸发动机的进排气系统开发中，排气歧管承担着将各缸燃烧后的高温废气按点火顺序汇集、导出至排气后处理装置的作用。该部件直接位于气缸盖排气侧，工作环境长期处于高温、热冲击与振动叠加状态，因此其管路走向、支管交汇方式以及法兰连接结构，都会对发动机泵气损失、排气干涉、涡轮响应速度和周边热防护产生明显影响。

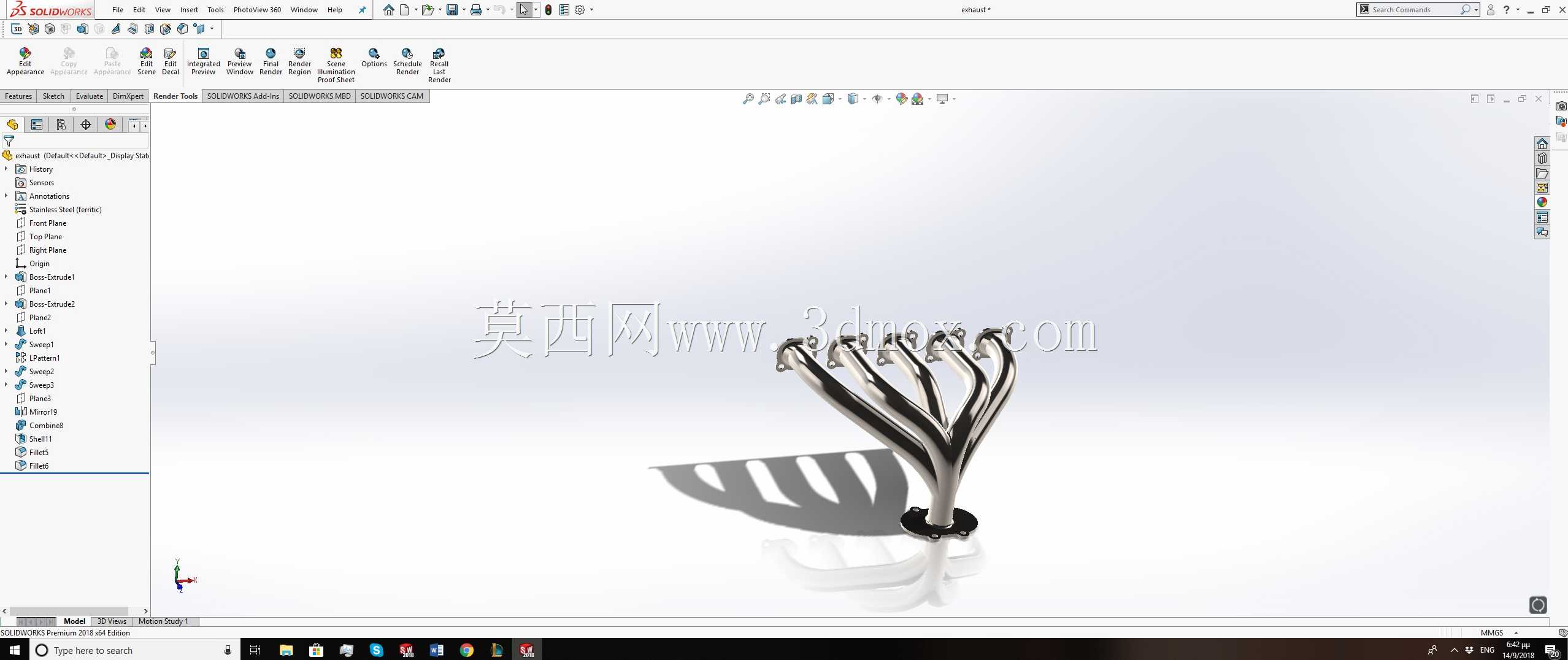

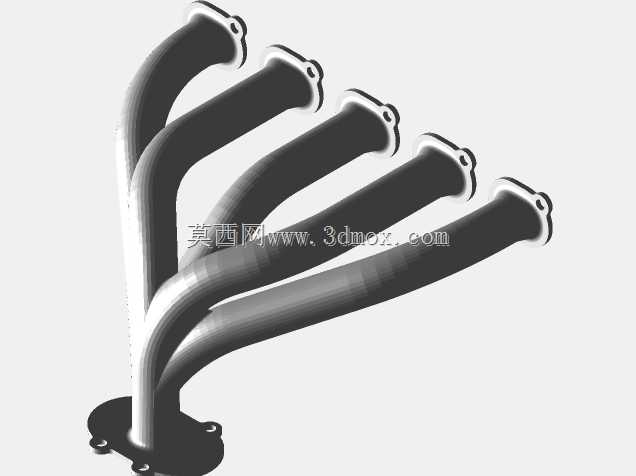

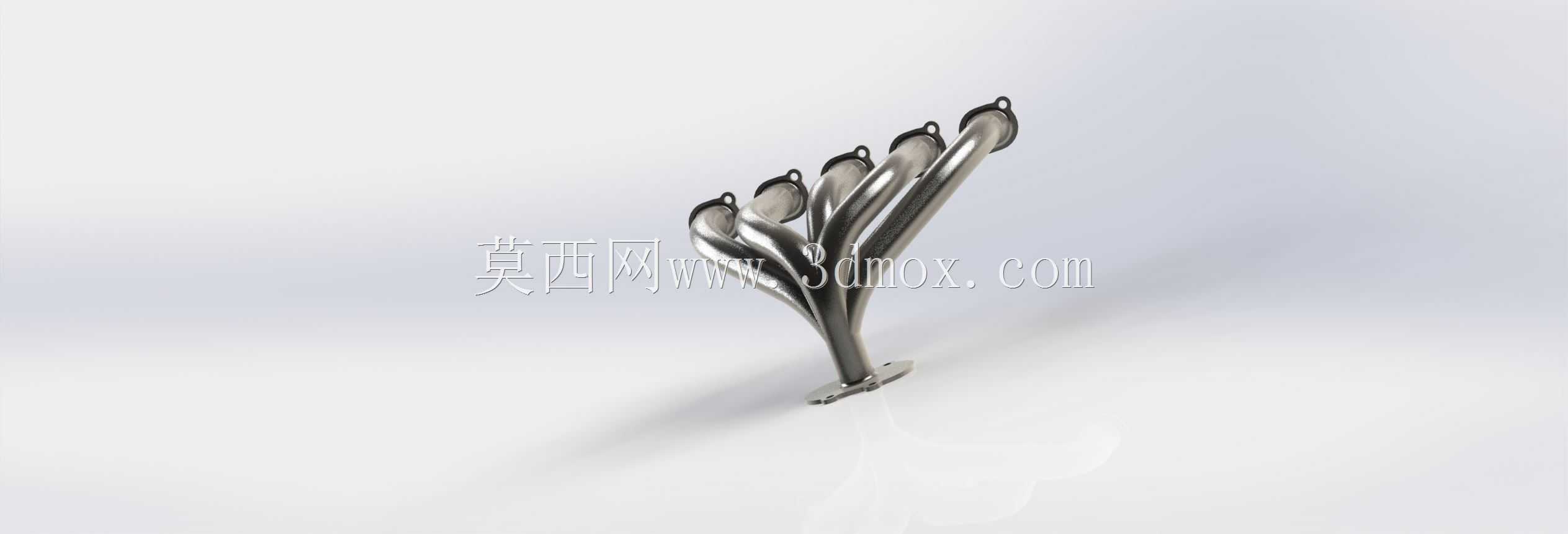

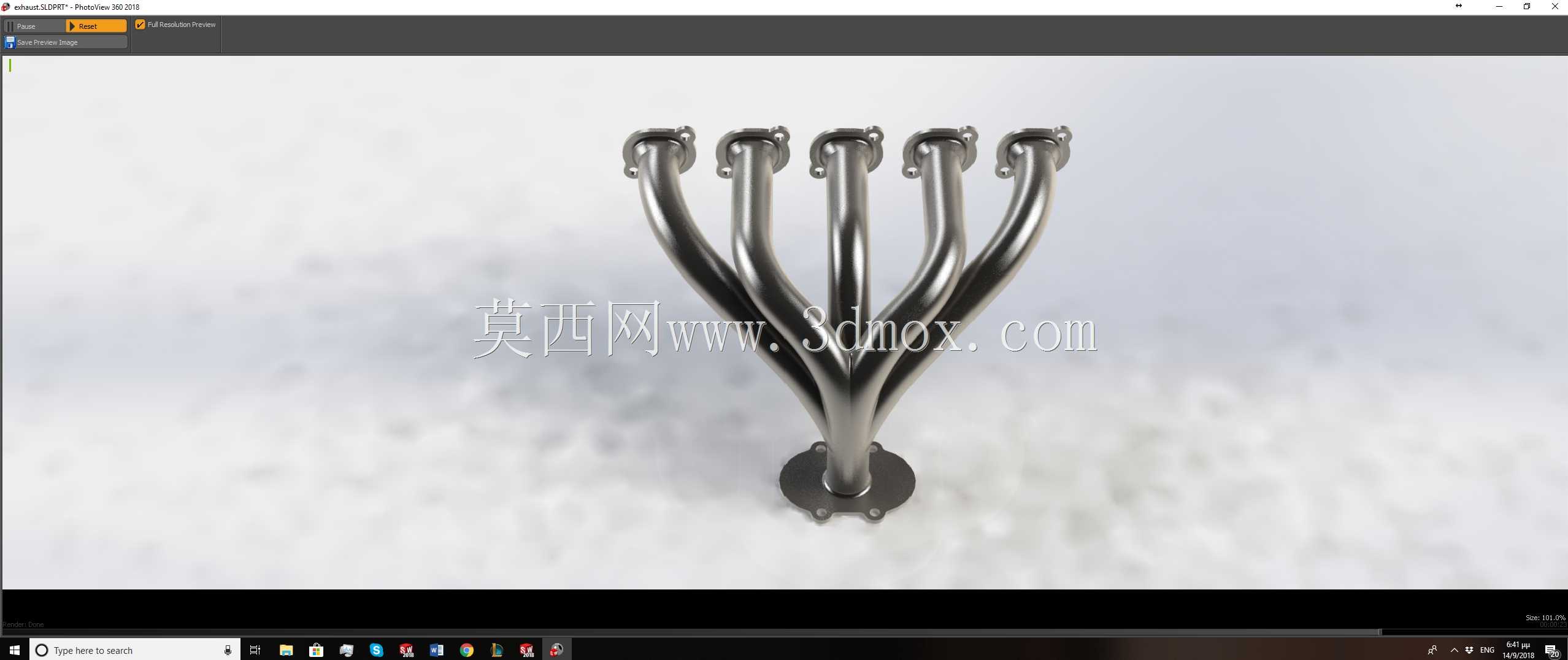

　　从结构形式看，该模型呈现的是典型的等长化汇集思路。五根支管从缸盖排气法兰处分别引出，经过不同程度的弯曲后逐步收拢，最终汇入底部公共出口。设计时不能只追求外观上的流畅，更需要结合发火间隔角判断各缸排气脉冲到达交汇点的相位差。若相邻发火气缸的支管过早汇合，前一缸排出的高压气体会在流道内形成反向压力波，干扰下一缸排气门开启初期的扫气过程，严重时会造成残余废气系数升高、燃烧稳定性下降。因此在三维布线阶段，通常会先确定缸盖排气口坐标、出口法兰位置以及周边防火墙、启动机、油底壳等边界，再反推每根支管的弯曲半径和长度分配。

　　该模型的支管采用圆管截面，管壁过渡连续，折弯处避免了急剧弯折。圆管在高温排气输送中具有较好的结构对称性，热膨胀引起的应力分布相对均匀；较大的弯曲半径能够降低局部流速突变和涡流损失，也有利于减少管壁内侧的热疲劳集中。多根支管在空间中分层排列，既避让了彼此的装配空间，也使焊接或铸造后的结构具有更清晰的冷热源分布。对于试制阶段而言，这种由弯管拼合的歧管形式便于快速验证管路长度与交汇位置；若进入量产，也可在此基础上转化为铸造集成式歧管，通过加强筋和壁厚优化进一步控制成本与重量。

　　安装边界方面，上端法兰需要与气缸盖排气侧密封面贴合。法兰面上的五个气道孔位置必须与缸盖排气口一一对应，孔位度偏差会直接影响密封可靠性；螺栓孔布置则要兼顾压紧力均匀性，避免热机后因法兰翘曲导致排气泄漏。下端出口用于连接涡轮增压器涡壳或前排气管，其端面朝向、管径和安装点决定了后处理总成的布置方向。实际装车时，该区域还需考虑氧传感器、隔热罩、废气再循环取气口等附件的安装空间，因此歧管出口不能只按单一管路接口处理，而应作为排气系统热端的定位基准之一。

　　热应力是这类零件设计中无法回避的问题。发动机从冷启动到全负荷工作，歧管表面温度变化剧烈，各支管因长度和受热状态不同会产生不一致的热膨胀。若结构约束过强，焊缝、法兰拐角和支管交汇处容易出现裂纹。该模型在支管汇集区保留了较平缓的过渡，并通过空间弯曲吸收部分变形，这种处理有助于降低刚性约束带来的热应力集中。在工程分析中，通常还需要结合流场计算评估各缸排气均匀性，通过有限元热分析识别高温区域，并据此调整壁厚、加强筋或隔热罩方案。

　　从制造与检验角度看，这类歧管对支管内径一致性、法兰平面度和焊缝质量都有较高要求。内径突变会造成各缸流动阻力不一致，影响发动机标定数据的重复性；法兰平面度不足则会在反复热循环后破坏密封。对于五缸机型而言，由于气缸数和点火顺序不同于常见四缸或六缸，歧管长度匹配更需要细致平衡：既要利用排气脉冲改善扫气，又不能让管路过度弯曲而增加整体尺寸。该模型在有限空间内完成五根支管的有序收拢，体现了排气热端布置中对功能性、结构强度和装配边界的综合权衡。
