本田B系发动机缸盖密封安装板结构

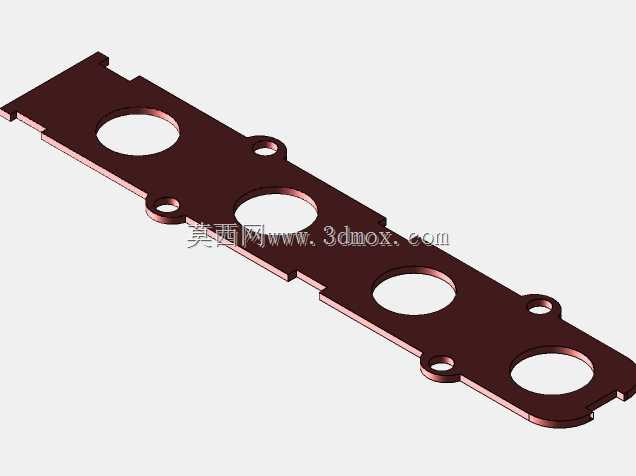

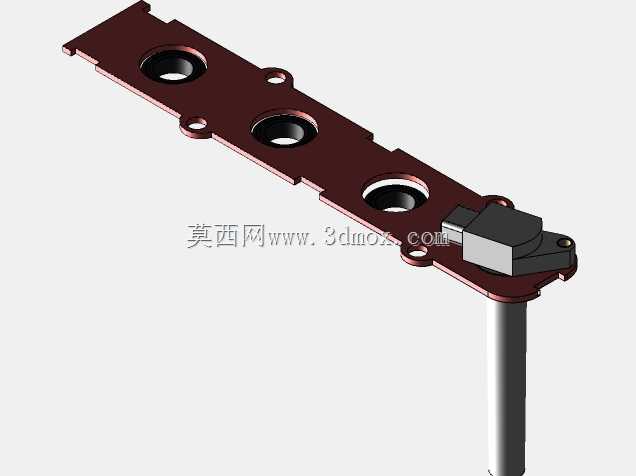

　　该零件面向本田B系列直列四缸发动机的缸盖上部安装区域，主要用于气门室罩与火花塞、点火线圈相关部件之间的定位、隔垫和界面整理。实物呈长条形薄板形态，整体轮廓随缸盖顶面的起伏和周边螺栓分布而变化，并非简单等宽矩形。板体沿长度方向布置四个大直径圆孔，孔位与各缸火花塞或点火线圈穿过区域对应，用于留出装配通道并限制周边密封件的压缩范围。除主孔外，板上还分布若干小孔，用于螺栓穿过、定位销配合或与邻近支架形成连接，孔边带有局部凸台或翻边，以提高薄板局部刚性并控制贴合面压力。

　　从使用场景看，这类板件常出现在发动机气门室罩盖内部、点火系统装饰盖下方或缸盖顶部密封组件中。发动机运行时，缸盖上部同时受到机油蒸气、温度循环和紧固件持续压紧作用，薄板如果没有合理的孔位、边距和折弯，容易出现翘曲、局部应力集中或密封压力不均。该结构在四个主孔之间保留了连续的实体连接带，使各缸区域既相互独立又通过整体板身形成统一支撑；板边设置缺口和凸耳，用于避让缸盖铸造凸台、线束卡扣或罩盖内壁筋位，避免装配干涉。

　　设计思路上，重点不是追求复杂曲面，而是在有限安装边界内完成孔轴对齐、密封边界闭合和装配顺序兼容。板件长度方向需覆盖四缸中心距所形成的整个区域，宽度方向则要避开气门室罩螺栓柱、机油挡板和点火线圈接插件空间。四个大孔的孔径略大于穿过件外径，既能补偿缸盖、罩盖和板件之间的累积公差，又不会因间隙过大而失去定位作用。小孔位置通常选在刚度较高的实体区域，靠近板边或主孔之间的连接桥，使拧紧力能够有效传递到密封面，而不是让薄板局部产生凹陷。

　　外形尺寸与安装边界需要结合缸盖顶面坐标系判断。板体总长由一缸至四缸火花塞孔中心距、两端避让距离以及密封带宽度共同决定；总宽受气门室罩内壁限制，两侧不能侵入罩盖翻边的压合区域。厚度方向虽然较薄，但在装配后处于多层垫片、橡胶圈或罩盖的压缩空间内，因此板厚、孔边高度和表面平面度都会影响最终夹紧间隙。若板件用于金属层压密封结构，主孔周围的压痕区应保持完整，不能出现尖角缺口；若作为隔热或装饰支撑板，则小孔和凸耳更多承担定位、减振和附件固定功能。

　　在三维建模时，应先建立缸盖顶部关键孔位和边界基准，再按发动机纵向中心线阵列四个主孔。外轮廓不要一次性画成封闭草图后整体拉伸，而应结合螺栓柱、避让槽和定位凸耳分段处理，这样后续修改某一缸孔位或端部缺口时不会牵动全部草图。主孔边缘的小凸台可通过局部拉伸或带拔模的凸缘表达，以反映冲压或成型板件的真实刚度特征。板体上的窄连接桥是应力敏感区，建模时应保持圆角过渡，避免在孔与外边缘之间形成过窄截面。

　　实际装车状态下，该板不直接承受燃烧压力，却长期处于热膨胀不一致的环境中。铝合金缸盖、钢质板件、橡胶密封件和树脂罩盖的热膨胀系数不同，螺栓拧紧后各部位位移并不一致，因此孔位周围必须留出滑移余量。四个主孔之间的实体桥还能抑制板件在温度循环中的波浪形变形，使密封压力沿长度方向更均匀。端部缺口则通常对应装配工艺方向，便于工人在不拆卸周边附件的情况下将板件落到指定位置。

　　对于结构设计和设备选型人员，该模型的价值在于提供了一个典型发动机顶部薄板件的空间参考：它展示了多孔阵列、轮廓避让、局部凸台和安装边界之间的平衡方式。检查模型时，应重点核对主孔与火花塞轴线的同轴关系、小孔与螺栓柱的重合度、板边与罩盖内壁的最小间隙，以及板厚方向是否与密封件压缩量匹配。若用于运动校核，还需确认点火线圈插接、线束走向和机油挡板在板件上方是否留有足够操作空间。通过这些细节，可以判断该板件不仅是简单盖板，而是兼顾密封、定位、避让和装配工艺的发动机周边结构件。
