工业废料斜斗式集料倾倒装置

　　该装置面向车间切屑、边角料、冲压余料及生产废弃物的临时集中与转运倾倒需求，整体采用斜向导料面配合箱体储料区的结构形式。物料从上方或侧向投入后，可沿倾斜底板自然滑向箱体深部，减少人工扒料动作；倾倒时通过底部铰接或叉车配合实现整体翻转，斜面对物料形成持续导向，使卸料过程更顺畅，降低残留与卡料概率。

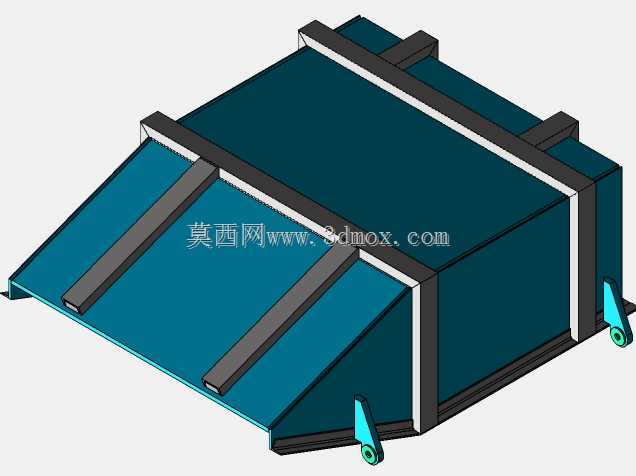

　　从结构组成看，主体由储料箱体、倾斜导料板、顶部加强梁、侧边封板及底部支撑铰接部位构成。箱体侧板与斜板采用钣金折弯后拼焊，棱边处设置连续焊缝，能够承受块状、颗粒状及短切屑类物料的冲击与摩擦。顶部横向加强梁不仅形成吊装或限位边界，也提升了敞口区域的抗扭刚度，避免满载转运时上口出现外张变形。斜板背面布置的纵向加强筋，将板面受力传递至侧梁与底架，可控制薄板在反复装载和振动工况下的凹陷与疲劳。

　　设计思路上，优先考虑的是物料流动性与结构耐久性之间的平衡。斜面角度不宜过缓，否则湿屑、长条料或带油污废料容易滞留；也不宜过陡，否则会过度压缩有效容积并增加整体高度。该模型在斜板下方保留了较深的箱形储料空间，使装载区与导料区连续过渡，既保证一定堆料容积，又在翻转时利用重力完成自卸料。侧边支撑耳板和底部铰接位置构成主要受力路径，适合与翻转支架、转运小车或叉属具配合使用。

　　实际应用中，这类装置常见于机加工单元、装配线旁、修边工位以及废料集中区。机床排出的铝屑、钢屑可先落入斗内，待累积到一定量后再统一倾倒至废料收集车或料仓；在冲压、剪切工序中，它也可承接小型边角料。由于敞口面积较大，作业人员无需精确对位即可投倒废料，斜板还能在一定程度上阻挡物料反弹外溅。对于需要叉车转运的场景，底部框架和侧边限位结构应与叉齿宽度、举升高度相匹配；对于固定支点翻转场景，铰接孔中心到重心的位置会直接影响操作力和翻转稳定性。

　　外形边界方面，模型呈现为长方形箱体加前低后高的斜面形态，安装或布置时需重点核对占地投影、上部敞口高度、斜板外伸长度以及铰接点高度。若布置在线边，应预留人员投料空间和叉车转弯半径；若安装在支架上，需保证支架跨距覆盖底部受力梁，避免仅支撑薄板区域。与地面或支架接触的部位应保持平整，必要时在底部增加垫板面，以分散满载载荷并减少焊接应力集中。

　　从建模角度看，该结构适合采用实体与钣金特征结合的方式完成：侧板、斜板可按折弯件建立，加强梁和支撑耳板采用焊接附件思路装配，铰接孔位需保证同轴度。细节处理上，焊缝区域不必全部实体化，但在受力说明和工程图中应明确焊脚尺寸与连续焊要求；板材搭接关系要清晰，以便后续展开、算料和工艺拆分。对于易磨损的斜板面，工程应用中还可根据物料性质追加耐磨衬板，衬板通过沉头螺栓固定，便于后期更换，而不必整体报废料斗。

　　在选型或改型时，不能只看容积数字。物料密度决定满载质量，长条切屑容易架桥，含油废水则对焊缝和密封性提出更高要求。若用于湿式切屑，箱体内部应尽量减少死角，焊缝需连续并避免形成积液槽；若用于尖锐钢屑，斜板厚度和加强筋间距应相应提高。该模型提供了清晰的空间构型与受力骨架，可作为线边废料收集、自卸料斗和翻转集料箱设计的基础参考。
