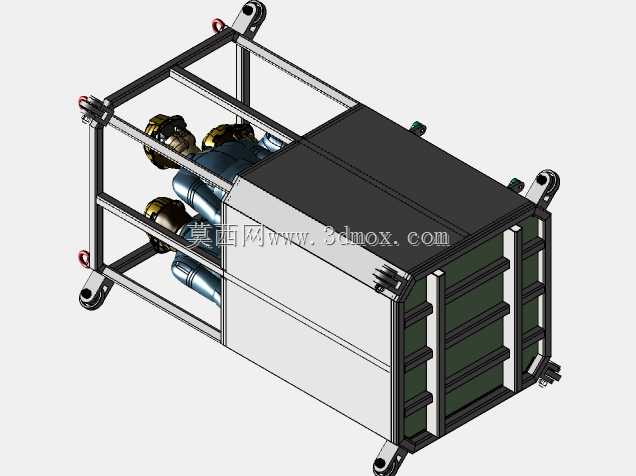

小型框架式载人提斗升降输送设备

　　该结构方案面向狭小空间内短距离垂直转运需求，常见于矿井检修通道、高层建筑附属管井、工业塔器内部维护、小型物料堆场及立体仓储边角区域。设备采用笼框一体化思路，外侧由型钢焊接成承力骨架，既作为人员与斗体的防护围栏，也承担起吊、导向和落地支撑载荷。框架四角布置吊耳与连接铰点，可适配钢丝绳、链条或刚性导轨多种提升方式；底部设置支脚与定位结构，便于在平台、井口或楼面快速就位，减少现场对中调整工作量。

　　从功能划分看，设备同时兼顾载人观察与斗料承载。舱体一侧预留人员站位空间，周边栏杆高度、横杆间距和踢脚挡板均按防止人员探出、工具滑落的工程习惯布置；另一侧集成提斗容积区，可放置检修工具、小型备件或散状物料，斗壁采用折边加强，降低薄板受冲击后的变形风险。两类空间在同一骨架内分区，避免人员与载荷直接挤压，也让整机重心尽量靠近起吊中心线，减小升降过程中的偏摆。

　　结构细节上，顶部吊点并非简单单点悬挂，而是通过横梁将载荷分散到多根立柱，使框架主要杆件承受轴向力。侧面设置导向轮或滑块安装位，当沿导轨运行时，可限制水平晃动；若用于无导轨临时吊装，这些位置也可加装缓冲件，降低停靠碰撞。端部铰接耳板采用厚板并配加强筋，孔位同轴度在建模阶段即通过装配约束控制，避免现场穿销困难。底部框架除支撑外，还预留传感器或限位触发件安装面，方便与上位提升系统联锁。

　　设计过程中优先处理的是边界约束。由于这类设备常需穿过井口、门洞或管廊缺口，外形宽度和高度必须按通行净空反推，骨架外轮廓尽量规整，突出物集中在可拆附件上。长度方向则根据人员操作半径和斗体容积平衡，过短会导致斗体有效装载不足，过长则增加导向跨度和起吊晃动。模型中各杆件交接处保留焊接垫板和螺栓过孔，装配时可先分片拼装再整体合拢，便于运输进入狭窄现场。

　　在受力传递路径上，吊点载荷经顶梁传至四角立柱，再由底梁均匀传向支撑面；斗体载荷通过底部托架和侧部限位块进入框架，而不是让斗壁单独承重。人员侧地板采用防滑板结构，下方设置横梁加密区，控制踩踏挠度。对于可能承受冲击的边角，模型以圆角或包板形式处理，既减少应力集中，也避免搬运时划伤线缆和人员防护装备。

　　安装边界方面，设备上方需留出提升机构或吊具连接空间，四角吊耳方向决定了索具布置角度；侧面若配导轨，应保证导轨间距与导向轮中心一致，并在井道上下端预留缓冲和止挡位置。落地支撑面要求具有相应承载能力，支脚位置应避开地面格栅或悬空盖板。电气与安全附件走线可沿框架内侧型材空间敷设，减少外部悬挂，防止升降过程中勾挂。

　　从三维建模角度看，该方案适合采用骨架总控方式：先以草图和基准面确定外轮廓、吊点、导轨面和地板分区，再逐根生成杆件并复用标准端部连接特征。斗体、护栏、铰耳和支脚分别子装配，便于后续调整容斗尺寸或更换导向形式。干涉检查重点放在人员活动范围、斗体翻转或取放路径、销钉拆装空间以及吊具运动包络上。通过这种结构化建模，后续可快速派生不同井道尺寸、载荷等级和导向方式的变型方案，而不必从零重建整体框架。
