弯曲机用异形支撑铸件结构设计

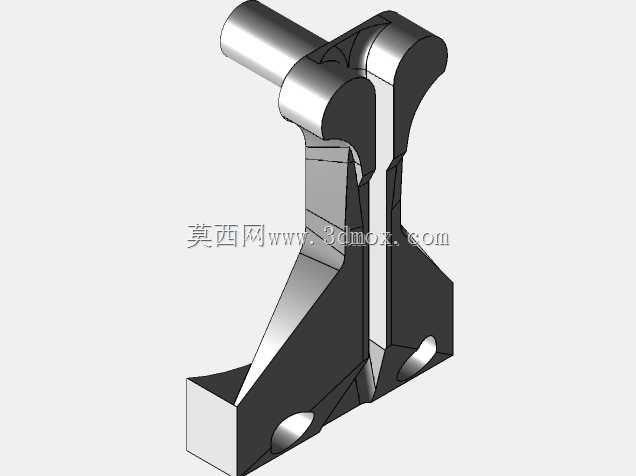

　　在型材弯曲、钣金折弯类工装设备里，这类异形支撑铸件往往承担着传力、定位与刚性基座的多重作用，它不是标准型材能直接拼接出来的零件，必须通过铸造成型来获得连续的受力肌理，避免焊接结构在交变载荷下出现应力集中开裂的问题。从三维结构上看，零件上部伸出的同轴圆柱段是铰接配合位，用来穿装销轴，和弯曲机的摆臂或者压料机构形成转动副，圆柱的直径公差、表面粗糙度直接决定铰接副的旷量，设计时通常会预留后续机加工余量，铸造毛坯阶段只做出粗基准，后续通过车削保证配合精度。零件下部的块状基座是安装贴合面，两个对称分布的沉孔用于穿装紧固螺栓，把整个铸件锁固在设备的工作台或者机架立板上，沉孔的位置度需要和安装基面的平面度同步管控，否则锁紧后会出现铸件翘曲，

　　长期运行中铰接孔位会发生偏移，直接影响弯曲成型的尺寸精度。中间的立板过渡区域采用了变截面设计，靠近上部铰接位的截面厚度更大，用来承受摆臂传递的径向载荷，向下逐渐收窄同时在两侧布置加强筋，既控制铸件整体重量，又保证抗弯截面模量满足工况要求。设计这类铸件时，首先要核算的是设备满载弯曲时的最大支反力，根据材料的屈服强度反推各个危险截面的厚度，尤其是立板和圆柱衔接的圆角区域，必须设置足够大的铸造圆角，避免冷却过程中产生缩松，同时降低载荷作用下的应力集中系数。安装边界方面，下部基座的长宽尺寸决定了它在机架上的占用空间，两个安装孔的中心距要和机架上的预装螺孔完全匹配，上部圆柱的轴线到安装基面的高度尺寸是核心装配尺寸，直接关联弯曲模具的开合行程，

　　建模时需要把这个尺寸设为参数化变量，方便后续根据不同规格的弯曲机调整高度。零件的侧向轮廓做了斜向切边处理，一方面是给弯曲工位的型材送料留出避让空间，避免型材进给时和支撑件发生干涉，另一方面也减少了铸造时的厚大截面，降低铸件内部产生缩孔缺陷的概率。在实际生产线场景中，这类铸件通常用在小型数控弯曲机的摆臂支撑工位，或者手动弯曲工装的固定支座，工作时压辊施加的弯曲力会通过摆臂传递到上部铰接轴，再由整个铸件把载荷分散到下方的机架上，铸件的刚性直接决定弯曲过程中摆臂的抖动量，刚性不足会导致弯制出来的型材角度出现偏差，直线段不顺滑。建模过程中需要特别注意拔模斜度的设置，所有沿着模具开模方向的侧壁都要添加符合铸造工艺要求的斜度，

　　筋板位置的斜度可以适当加大，避免起模时刮伤砂型，各个加工面要明确标注毛坯余量，非加工面的圆角要统一规范，防止后续工艺人员出工程图时出现遗漏。和焊接式的支撑座相比，铸造成型的零件整体抗震性更好，在反复加载卸载的工况下不会出现焊缝疲劳开裂的问题，长期使用的尺寸稳定性更强，适合批量装备到标准化的弯曲设备中。
