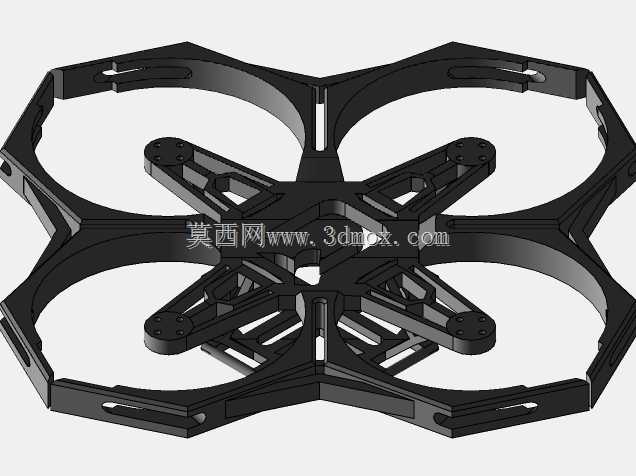

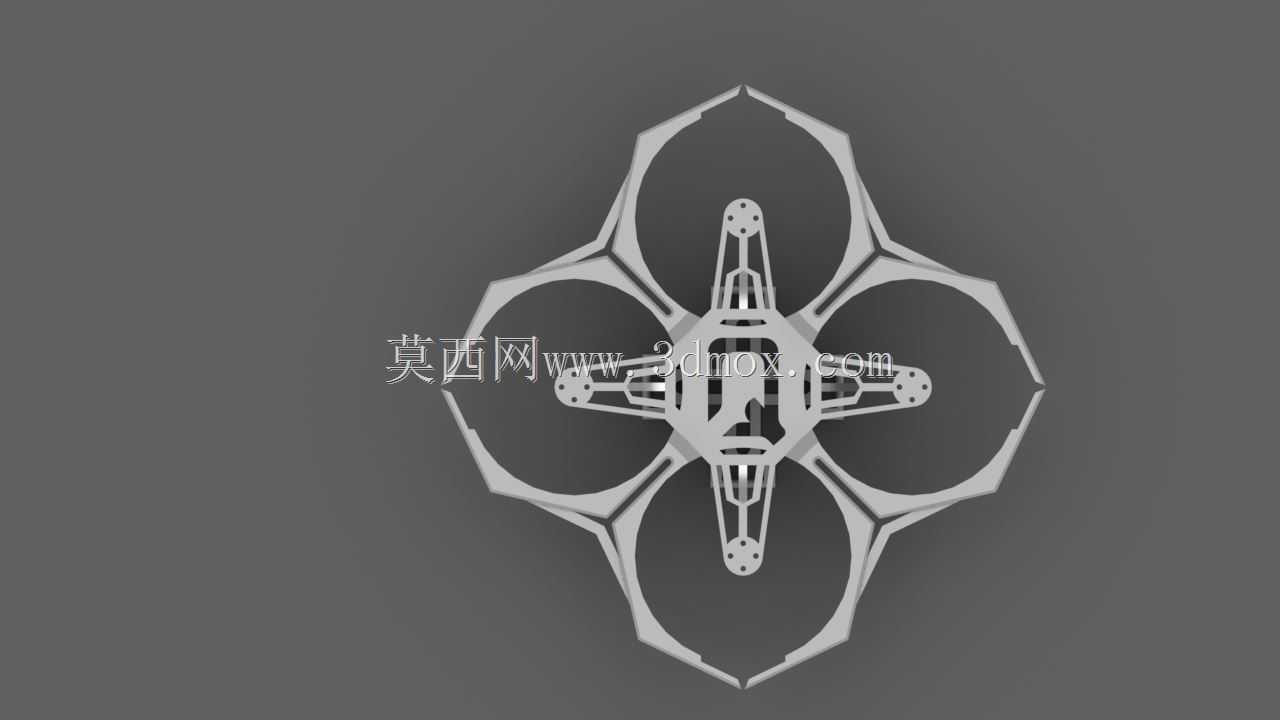

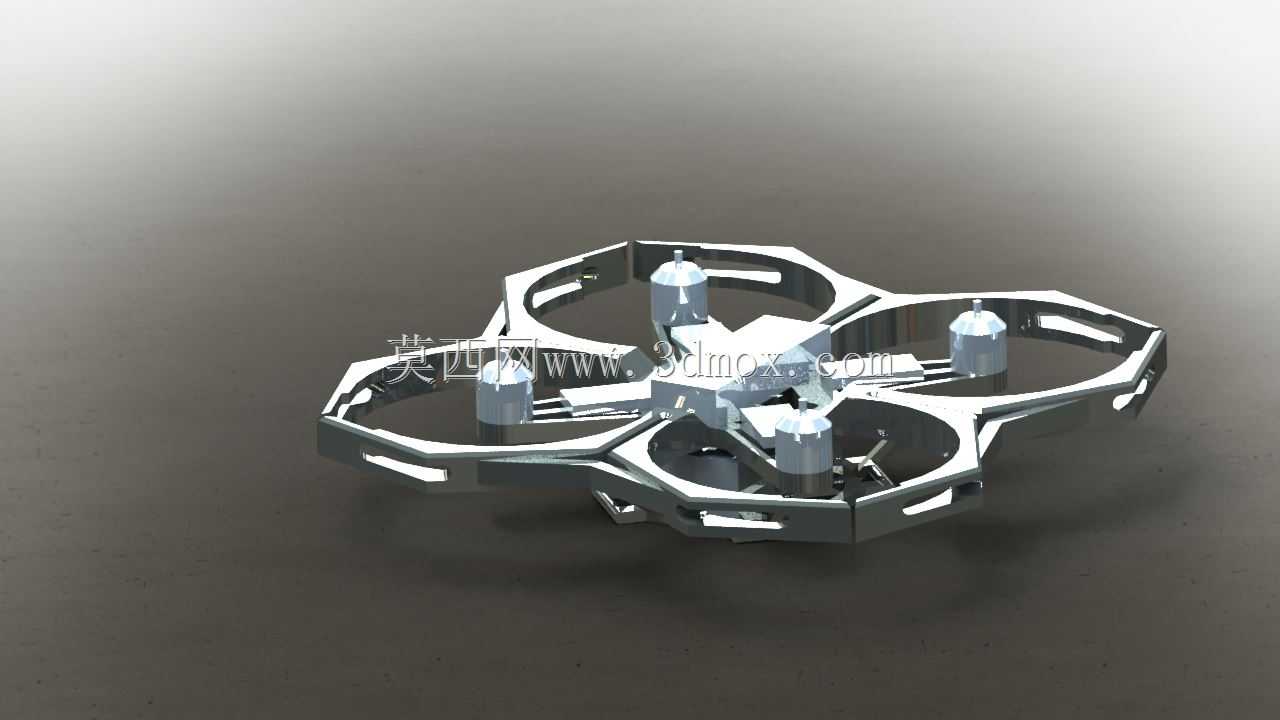

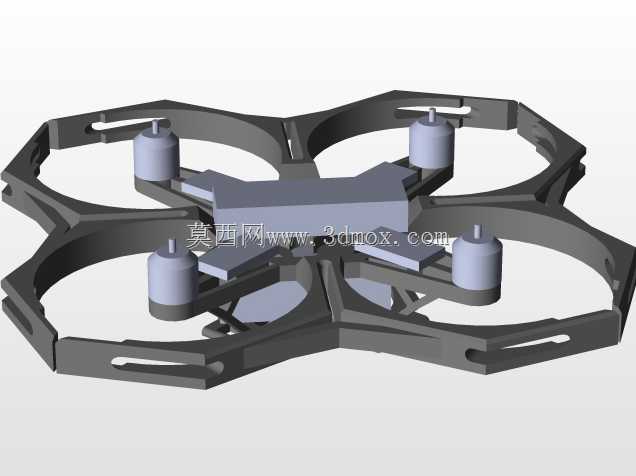

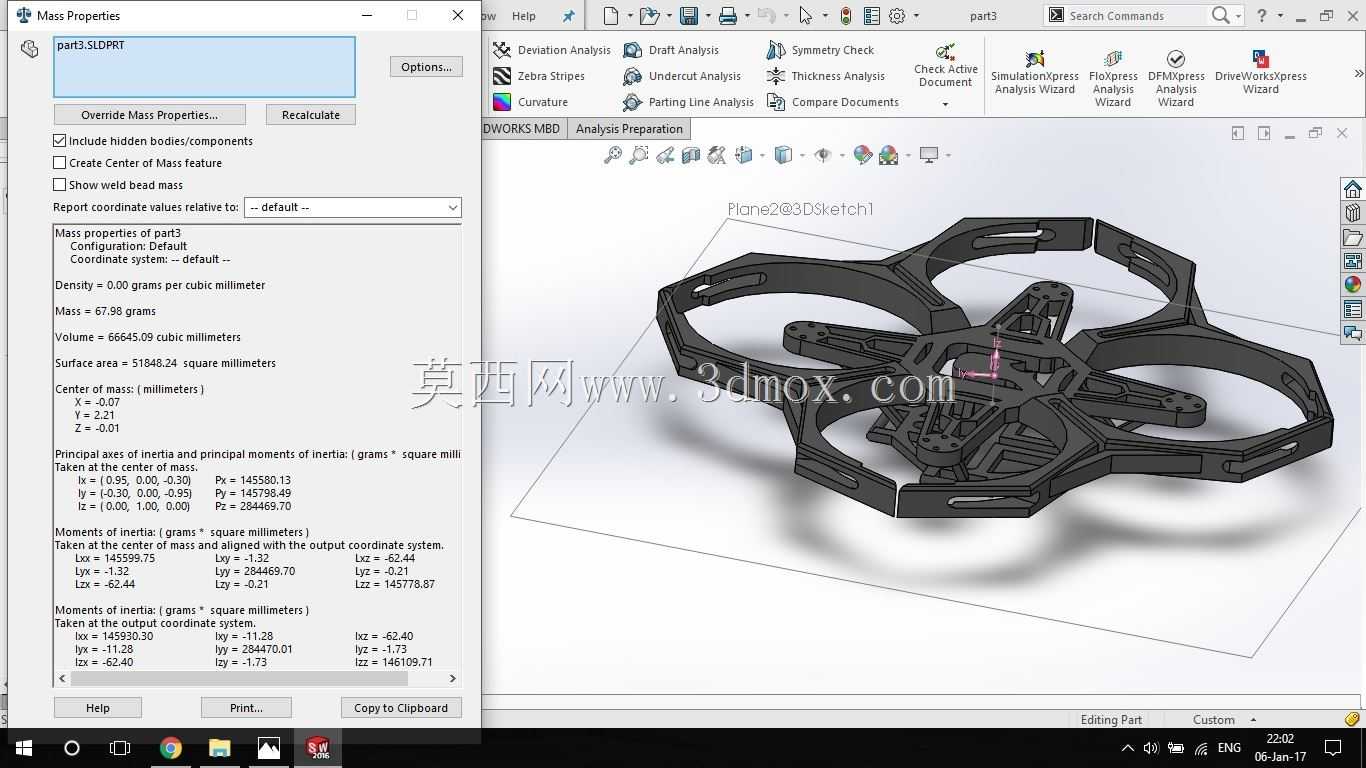

该结构件面向小型四旋翼涵道式飞行器的机架总成,核心作用是为动力单元、飞控板、电池、摄像模块及外围电子件提供统一安装基准,并在有限起飞重量约束下兼顾抗扭刚度、跌落缓冲与桨叶防护。整机采用中心承载盘向四个机臂放射延伸的布局,四个机臂末端形成环形涵道护圈,护圈与机臂一体过渡,能够在近墙飞行、室内穿行或意外触物时限制桨叶直接碰撞,降低螺旋桨断裂和侧翻风险。
从实际使用场景看,这类机架常见于室内教学实验、青少年航空竞赛、视觉算法验证以及狭小空间巡检。涵道环不仅承担防护功能,也可在桨盘周围形成约束气流,使近壁面悬停时姿态更稳定;同时环形外缘在轻微擦碰后仍能维持基本几何形状,避免普通开放式机臂一撞即偏位的问题。中心区域预留多层堆叠空间,可按任务需求布置飞控、电调、接收机与图传模块,电池仓位于重心附近,便于通过前后位置微调完成配平。
设计思路上,机架优先控制非必要质量。中心盘采用镂空筋格而非实心板,在飞控安装孔、电池绑带孔和机臂交汇区保留较厚材料,其余区域开孔减重;机臂截面沿长度方向变化,靠近中心盘处更宽以传递弯矩,末端与涵道环相接处逐渐收窄,使应力沿弧线扩散。涵道环并非简单等厚圆环,内侧设置局部凸台用于电机座定位,外侧保留连续封闭轮廓,以提高抗侧向挤压能力。四个机臂对称布置,使整机绕X、Y轴的转动惯量接近,有利于PID调参时获得一致的俯仰与横滚响应。
安装边界方面,中心盘上的孔位按标准飞控安装间距规划,可适配常见小型飞控板;四角电机座孔位围绕微型无刷电机布置,安装面保持共面,避免电机轴倾斜造成推力矢量偏差。涵道环内径与所选桨叶尺寸匹配,桨尖与内壁需保留均匀间隙,既不能过近导致气动干涉,也不能过大削弱涵道防护效果。底部预留摄像头或防撞支架接口,顶部可扩展GPS模块或防护罩;电池通过绑带穿过中心盘长槽固定,槽位方向允许电池沿纵轴小幅移动,以适应不同重量摄像头带来的重心变化。
结构验证时需要重点关注三类工况。其一是正常飞行中的电机拉力循环,机臂根部承受反复弯曲,筋条走向应尽量沿拉力传递路径布置,减少尖角造成的应力集中。其二是硬着陆冲击,涵道环下缘和中心盘底部先接触地面,材料需在这些区域形成连续传力路径,避免局部薄壁直接压溃。其三是侧向碰撞,涵道环将碰撞力传递至机臂和中心盘,连接处的圆角过渡可显著降低开裂概率。对于打印或轻量化成型件,还需控制孔边剩余壁厚,确保自攻螺丝或铜热熔螺母安装后不会出现层间剥离。
电气布置上,中心盘镂空区同时承担走线功能。电调至电机的相线可沿机臂内侧筋槽布设,飞控、接收机与图传线缆在中心区域分层整理,减少动力线对信号线的干扰。若搭载摄像模块,前向支架应与飞控减震区域解耦,避免机架高频振动直接传入镜头。整机装配完成后,应先在静止状态检查各电机座平面度、涵道与桨叶间隙以及重心位置,再进行低油门悬停验证,确认机架没有明显共振点后再投入航线或竞速飞行。
