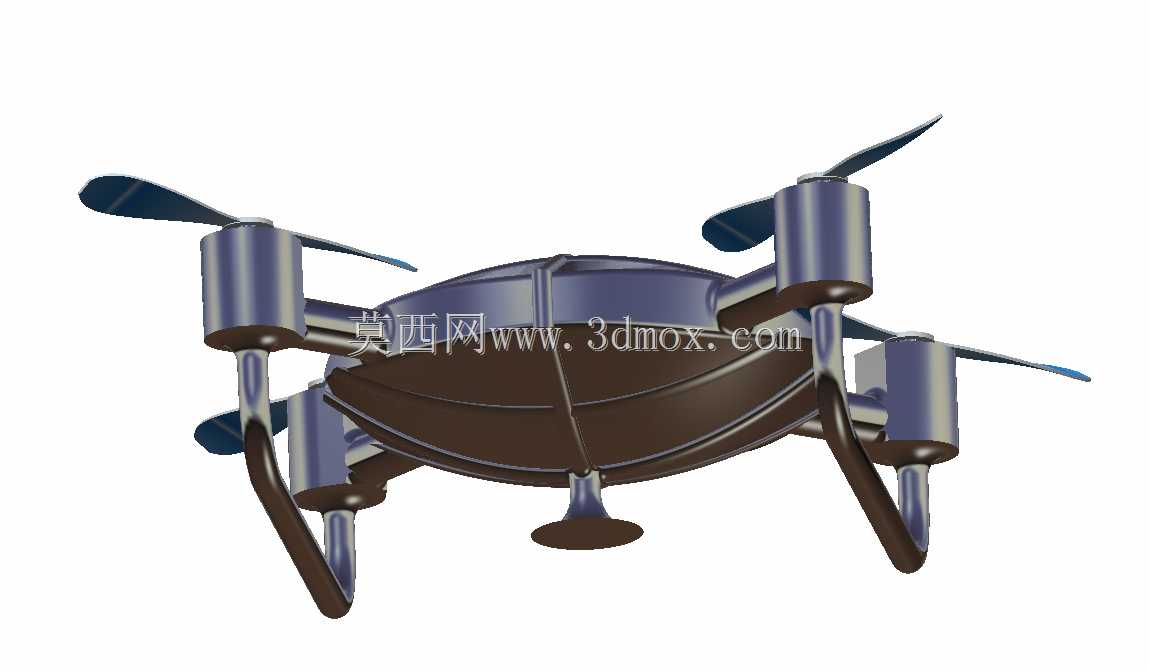

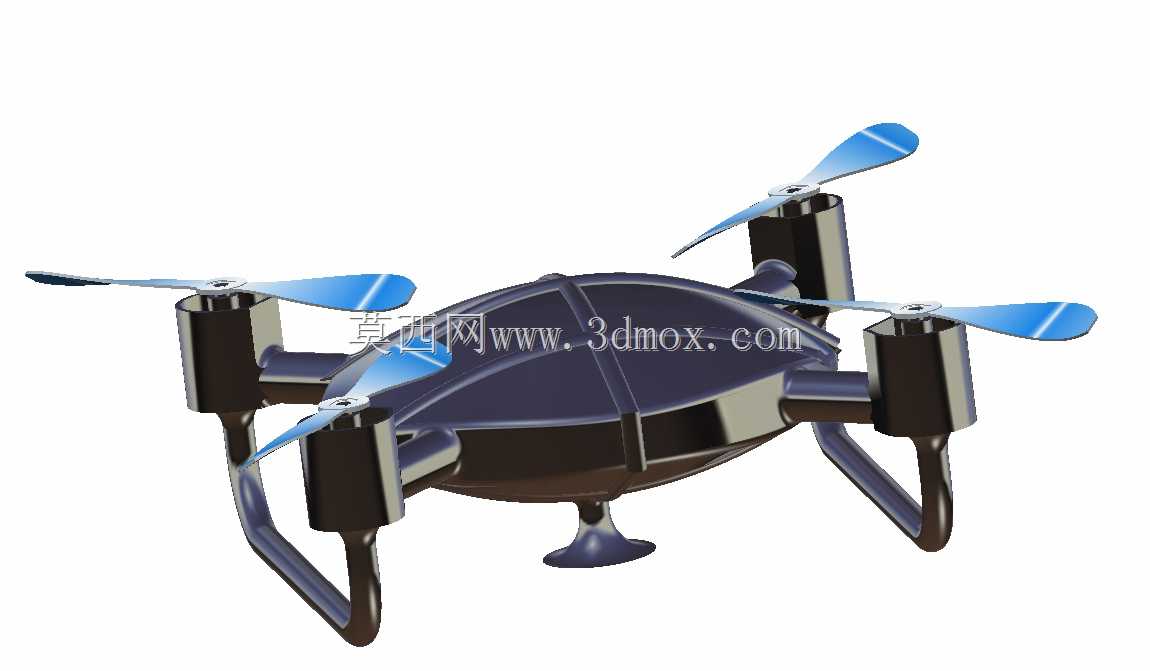

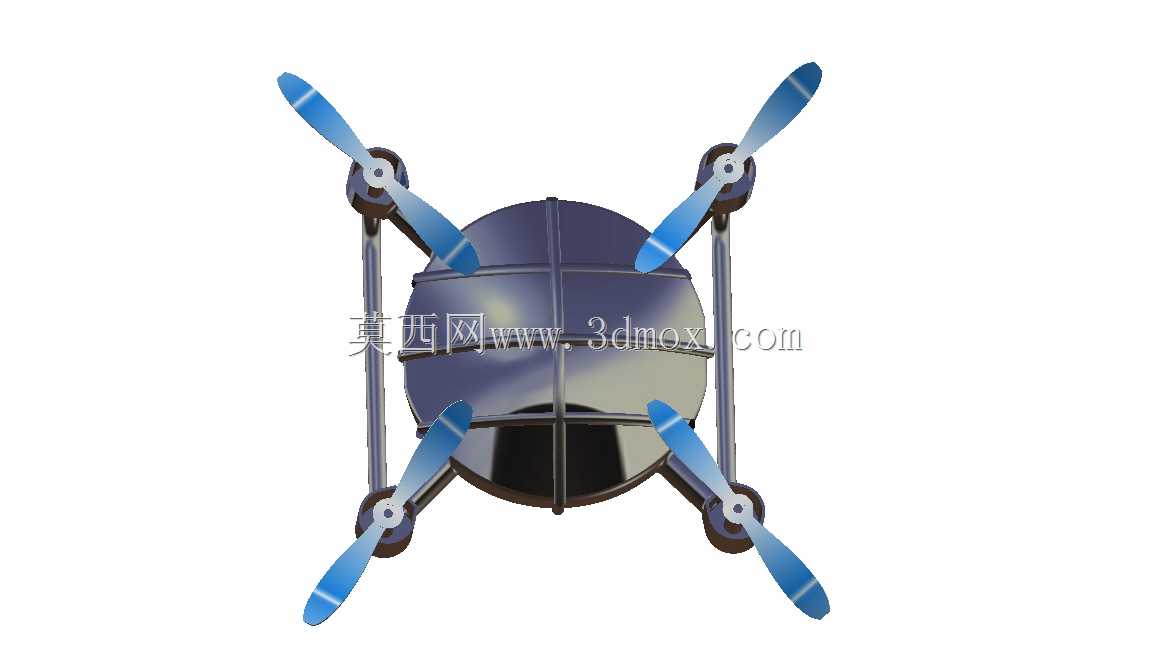

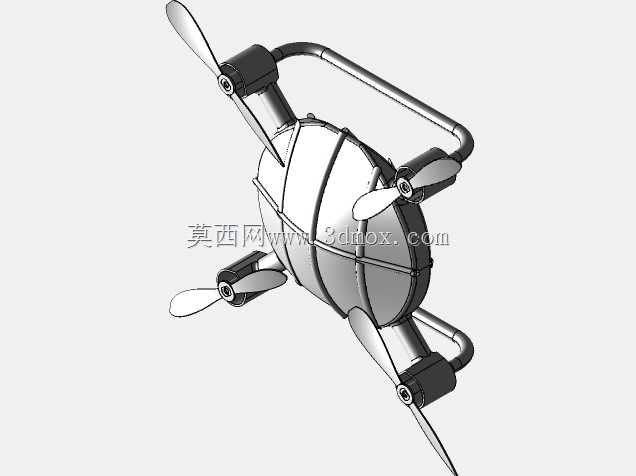

球形机身四旋翼自动投药无人机结构

　　该结构以四旋翼布局为基础，将机身主体处理为近似球形的封闭舱体，四个机臂沿周向均匀伸出，末端布置电机与螺旋桨。与常见平板式或十字折叠机架相比，这种球形主体在同等外廓宽度下能够获得更集中的内部容积，便于把药箱、泵体、控制板、电池和播撒执行机构集中布置在重心附近，减少载荷变化对飞行姿态的扰动。机臂采用细长杆件连接机身与动力单元，结构路径直接，传力清晰，同时让旋翼与球形舱体保持足够间距，降低下洗气流被机身遮挡的概率。实际作业中，这类设备可用于小块农田、果园行间、温室周边或复杂地形的药剂补撒，也可扩展用于颗粒饵料、消杀粉剂的定点投放。自动投药功能的关键不在单一箱体，而在储料、输送、定量和抛撒之间的空间协调。模型中将投药执行区布置在机身下部，利用重力让物料向出口汇聚，同时避免出料口正对起落区域造成堵塞。若用于液态药剂，下部空间可安装隔膜泵、管路和雾化喷头；若用于颗粒物料，则可替换为搅轮、落料阀和扩散挡板。设计时需要重点校核满载与空载两种状态：满载时整机重心应落在旋翼升力中心附近，偏差过大将增加电机持续补偿电流；空载时不能因药箱空置而使重心明显上移，否则姿态响应会变钝。球形外壳并非单纯造型选择，它对内部器件有较好的包覆保护作用，在轻微擦碰树枝、棚架或地面时，曲面壳体比棱角结构更不容易产生应力集中。壳体可沿中分面拆分，内部预留电池仓、飞控安装柱和走线槽，装配时先固定中心骨架，再扣合左右或上下壳体，最后连接机臂。机臂与机身连接处是高频振动传递区域，

　　建模时应保留足够的安装面和紧固件位置，必要时加入橡胶减振垫或碳管夹座，避免电机振动直接传入飞控和药箱。从外形尺寸与安装边界看，四片螺旋桨决定了整机最大旋转直径，机臂长度需在桨叶不互打、不擦碰机身的前提下尽量缩短，以提高整机刚性。球形机身直径应服务于内部组件堆叠，不宜为追求外观而盲目放大，否则会增加迎风面积并降低悬停效率。下部投药口到旋翼平面的距离也要控制：距离过小，喷出或落下的物料容易被旋翼气流卷回机身；距离过大，则会让整机高度增加，影响穿越枝条和低空作业。起落支撑可采用简化支脚，保证降落时投药口不直接触地，并为喷头扩散、颗粒下落留出安全间隙。旋翼组件的建模重点在于电机座、桨夹和桨叶的配合。电机座需与机臂端面形成可靠定位，

　　螺钉孔分布要与标准电机安装孔匹配；桨叶采用双叶螺旋桨形式，根部通过桨夹与电机轴连接，旋转平面与机臂保持垂直。为了维护方便，机臂与中心体之间可设计为快拆或螺钉锁紧结构，但无论采用哪种方式，都必须保证锁紧后不能出现周向转动，因为机臂微小偏转就会改变拉力线，导致悬停漂移。走线方面，电调至电机的三相线、泵体控制线和液位传感器线应沿臂内或臂侧固定，避免在气流中晃动。对于投药系统，结构设计还要考虑物料残留与清洗。储料腔底部宜形成向出口收敛的斜面，减少粉剂或药液沉积；出口附近设置可拆端盖，便于清理结块和更换密封件。若搭载液位检测，传感器安装位应避开加料口正下方，防止药液直接冲击造成误判。泵体或抛撒电机的固定架需要局部加强，

　　因为这类部件在启停时会产生附加振动，薄壁壳体单独固定容易疲劳开裂。从飞行控制角度看，四个旋翼呈正交分布，相邻旋翼转向相反以抵消反扭矩，模型中虽然不必完整表达电控逻辑，但结构上必须为电调、电源分配和飞控留出确定位置。中心体内的电池应尽量低位安装，以提高俯仰和横滚方向的转动稳定性；药箱若位于电池上方，满载时会抬高重心，因此需要通过加宽机臂或优化臂长来补偿姿态惯量的变化。整机材料选择上，机臂可采用碳纤维管或玻纤增强杆件，机身壳体可使用注塑件或薄壁复合材料，关键承力座使用铝合金嵌件。三维建模时应先确定旋翼旋转圆、球心、重心和投药口中心线，再围绕这些基准布置骨架和外壳。曲面分模要考虑拔模方向，球形外观虽然流畅，但侧向卡扣和螺钉柱必须落在可制造区域。维修性同样不能忽视：电池插拔、药箱加注、喷头更换都应在不拆解主要机身的情况下完成。综合来看，该模型不是简单的无人机外观件，而是围绕低空投药作业构建的一套紧凑结构方案，其价值在于把气动布局、载荷重心、物料投放和安装维护同时纳入同一个几何边界内，为后续详细设计、部件选型和样机验证提供清晰的结构基础。
