四旋翼小型无人机整机结构设计方案

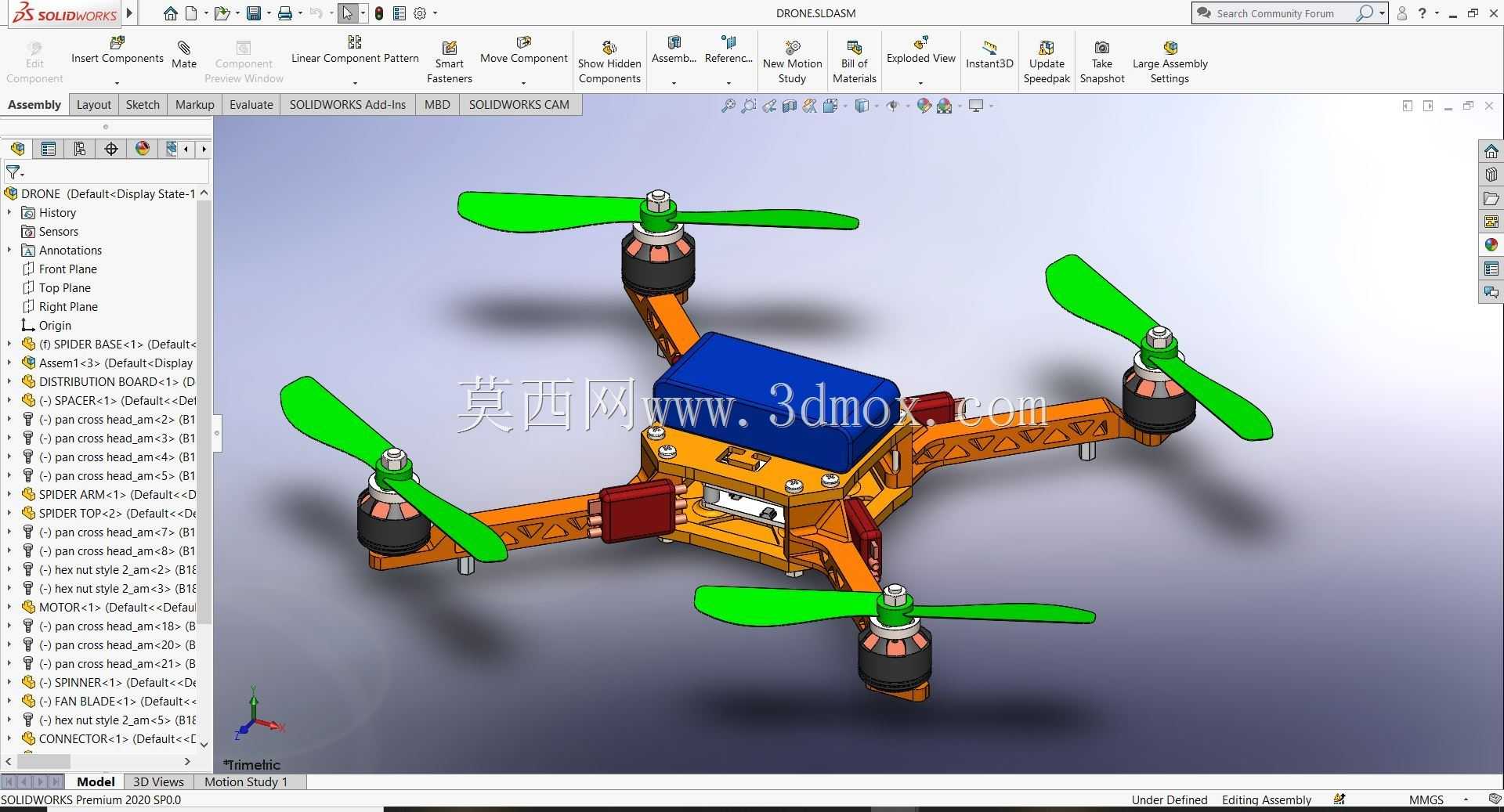

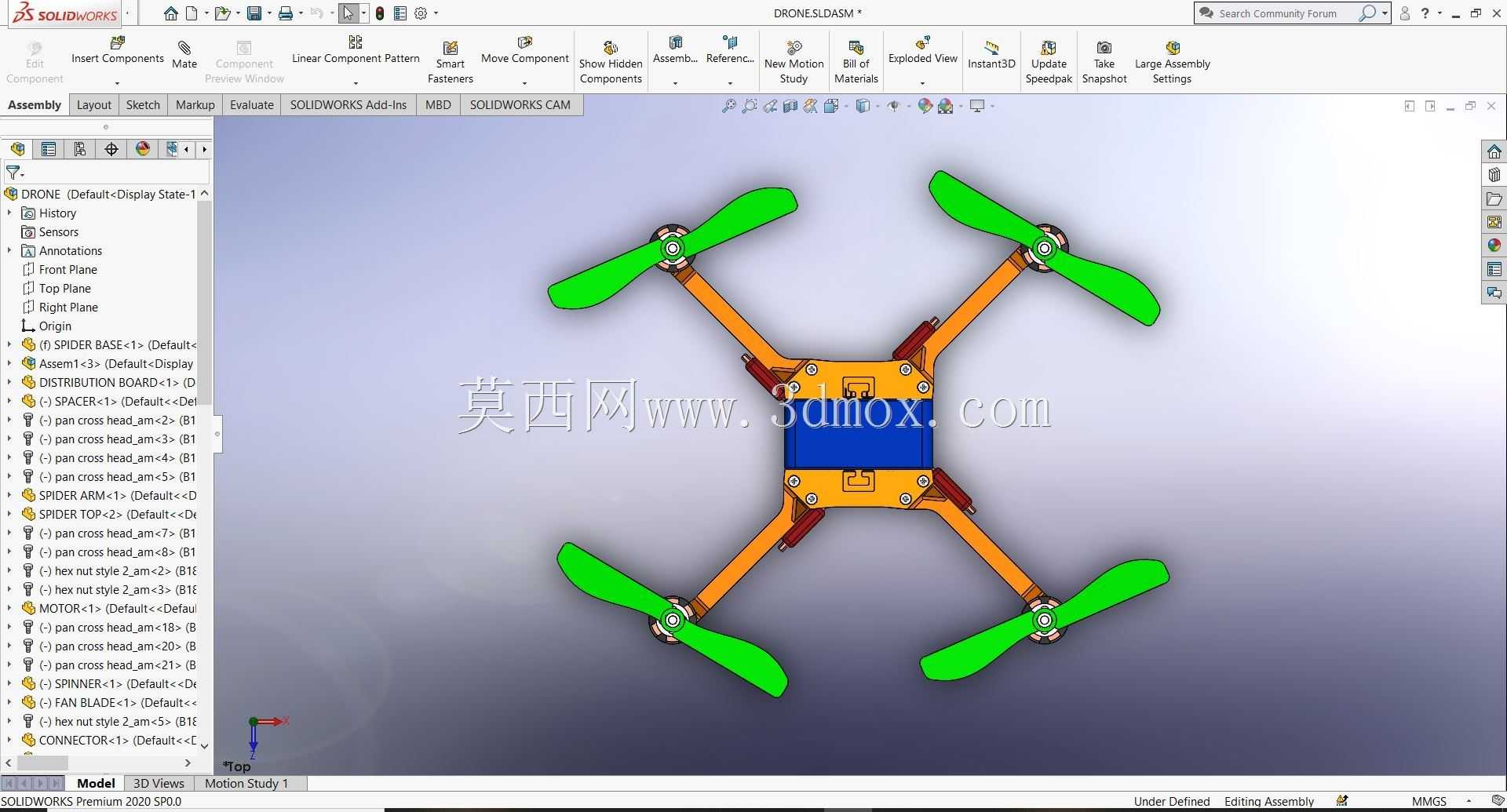

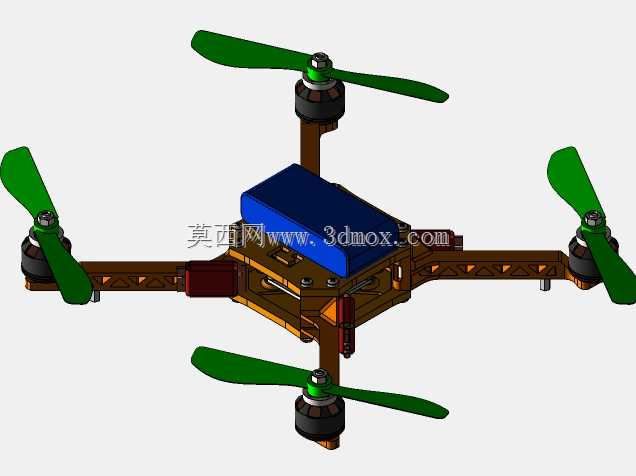

　　这套四旋翼无人机结构，在设计之初就锚定了小范围低空作业的实际需求，不管是农林地块的小面积植保巡检、园区周界的安防巡查，还是户外团队的短途航测取景，都能适配对应的载荷挂载要求。从结构布局来看，采用了经典的X型四轴分布，四个机臂以中心航电舱为核心对称延伸，这种布局的核心优势是动力输出的力矩平衡更易调校，飞控系统的姿态解算逻辑更简洁，实际飞行时的抗侧风干扰能力也比同轴距的十字布局更出色。

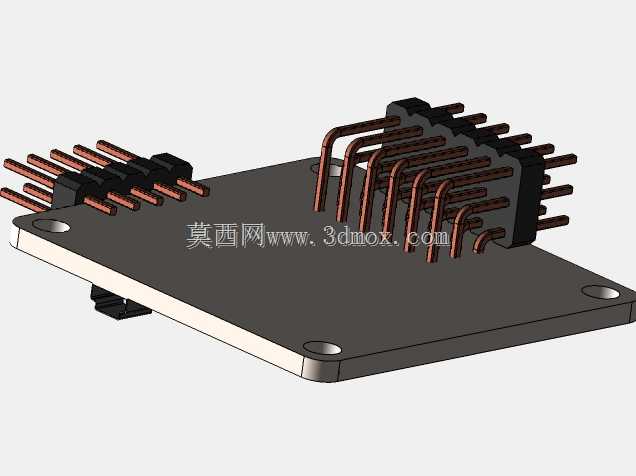

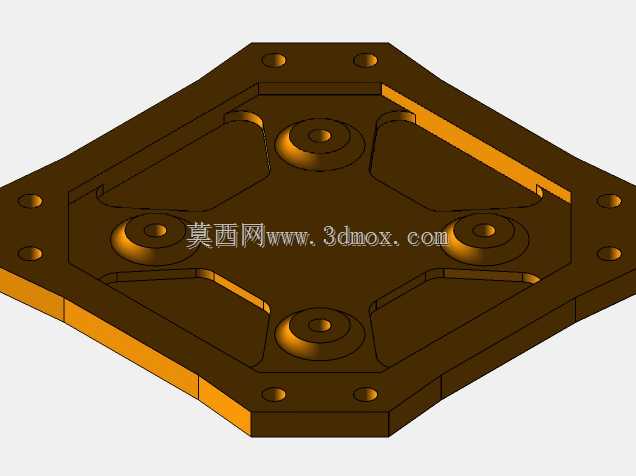

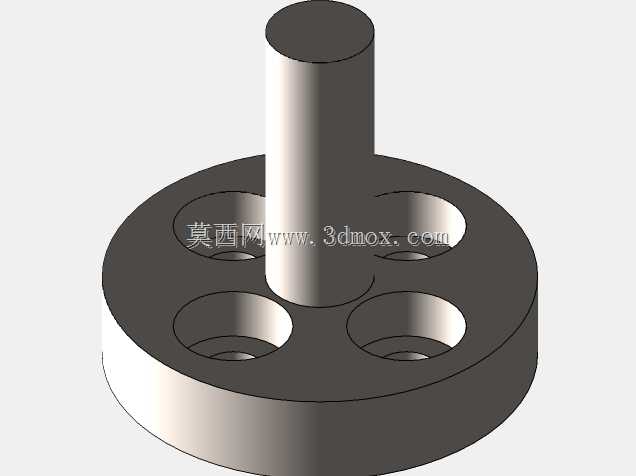

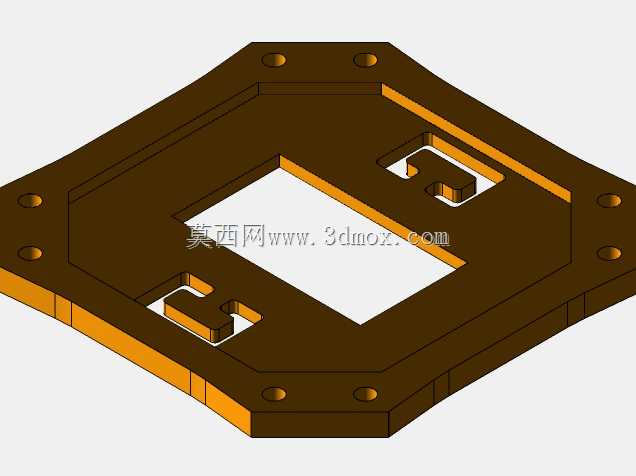

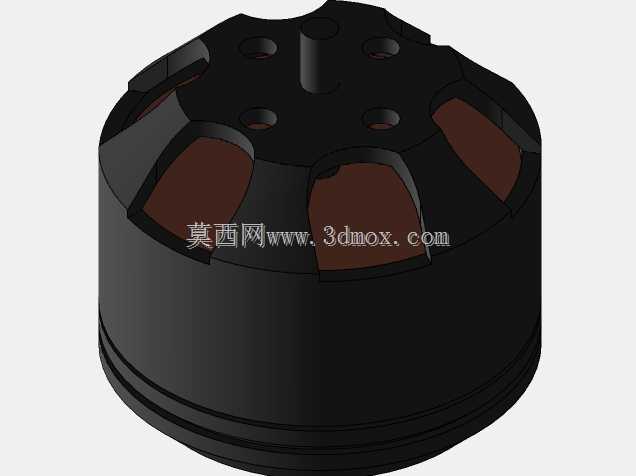

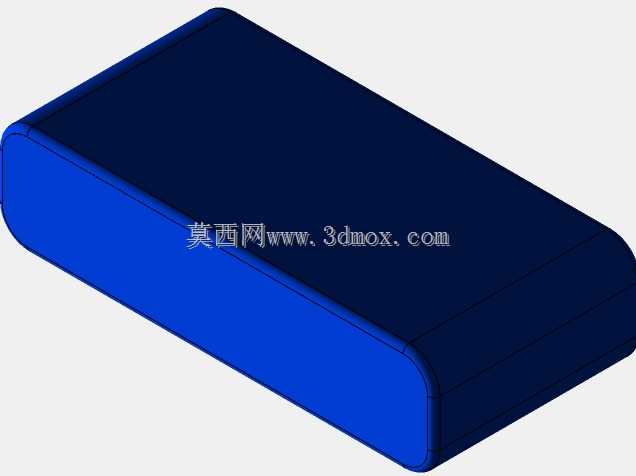

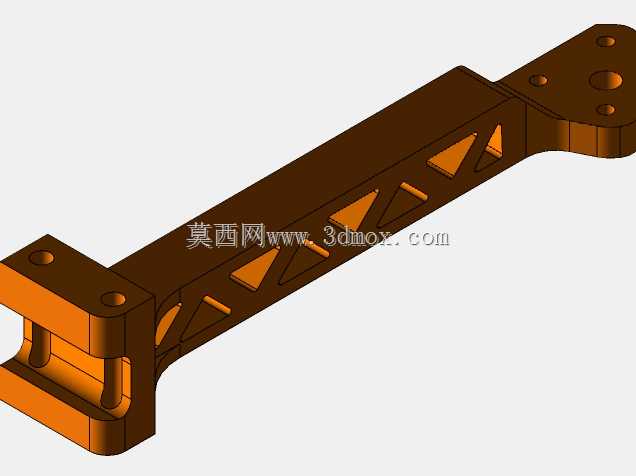

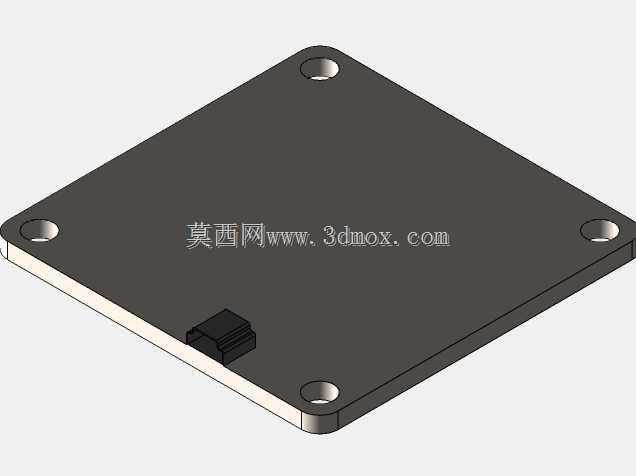

　　设计过程中首先划定了安装边界，中心舱预留的矩形安装位，刚好可以容纳常规的开源飞控板、GPS模块与锂电池组，舱体采用下沉式限位结构，不需要额外打胶固定，靠上下盖的卡扣压合就能限制航电部件的窜动，既减少了整机的装配紧固件数量，也方便后续的部件检修更换。机臂部分采用了等截面的轻量化结构，末端的电机安装座做了同轴度限位设计，保证电机输出轴与机臂平面垂直，避免螺旋桨旋转时出现偏摆带来的额外震动，降低飞控的姿态修正负担。

　　动力端的螺旋桨采用正反桨配对设计，相邻机臂的螺旋桨旋转方向相反，抵消自旋力矩，不需要额外的尾桨结构就能维持航向稳定。机架的整体尺寸控制上，轴距设定在适合单人携带的范围，机臂与中心舱的连接位置做了快拆卡位，不需要额外工具就能完成机臂的拆卸收纳，外出作业时可以放进普通双肩背包携带，不需要专门的设备储运箱。

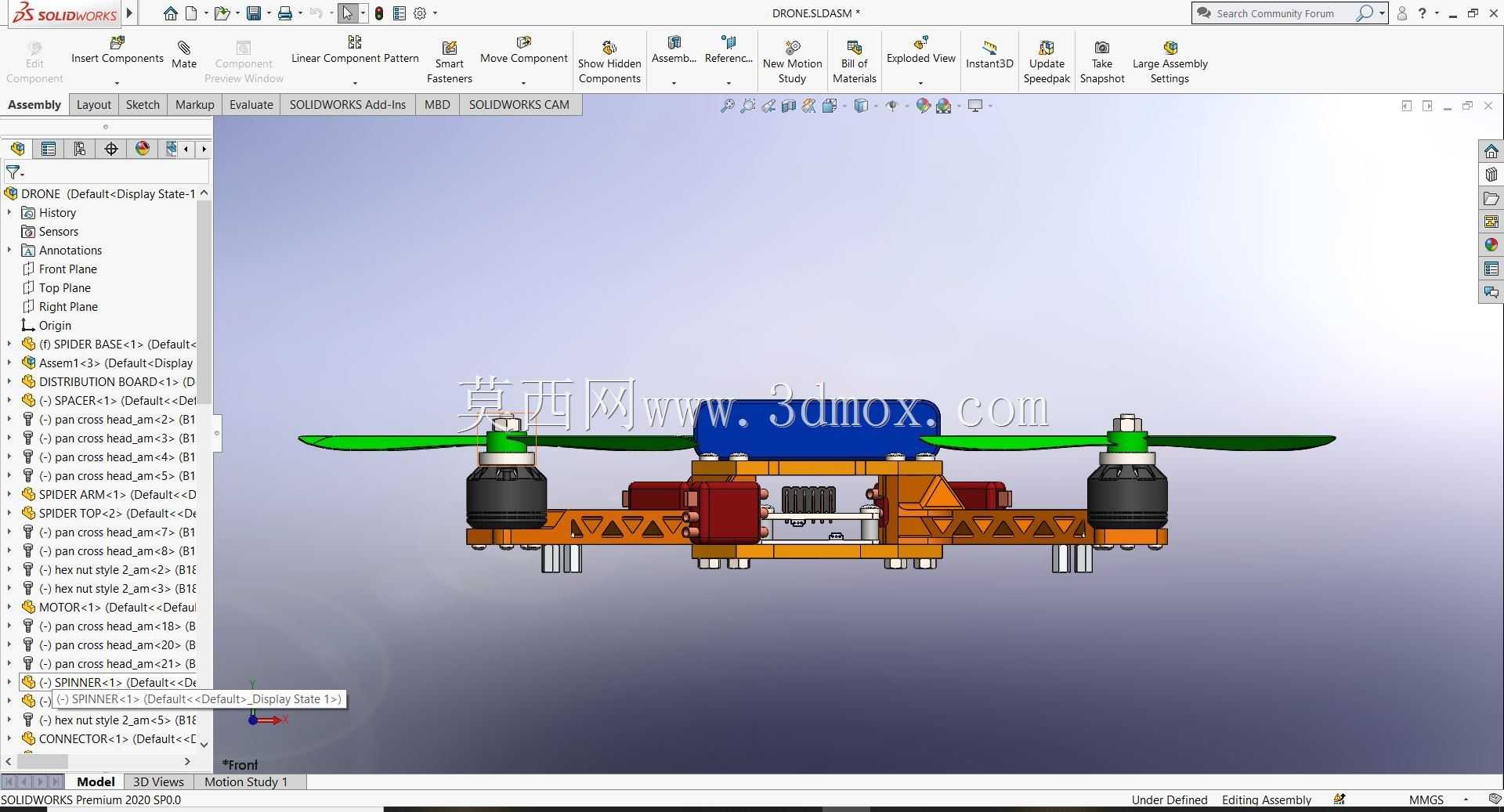

　　结构细节上，中心舱底部预留了通用的载荷安装孔位，可以根据作业场景更换挂载，比如搭载微型摄像头完成航拍巡查，或者挂载小型抛投模块完成应急物资的短途投送，也可以加装气体检测传感器完成低空环境的采样监测。机臂上的电调安装位做了镂空散热设计，飞行时的迎面气流可以直接带走电调工作产生的热量，避免长时间大油门输出时电调过热触发动力保护。起落部分采用了轻量化的支脚结构，支脚的高度刚好预留出底部载荷的安装空间，降落时可以缓冲地面冲击，避免底部挂载的设备直接触地磕碰。整套结构的受力路径经过反复调校，机臂的受力从末端电机座直接传导到中心舱的主承力框架，没有多余的受力拐点，在保证结构强度的前提下尽可能压缩了整机自重，提升了有效载荷占比，延长了同等电池容量下的续航时长。
