汽车差速器传动总成结构设计

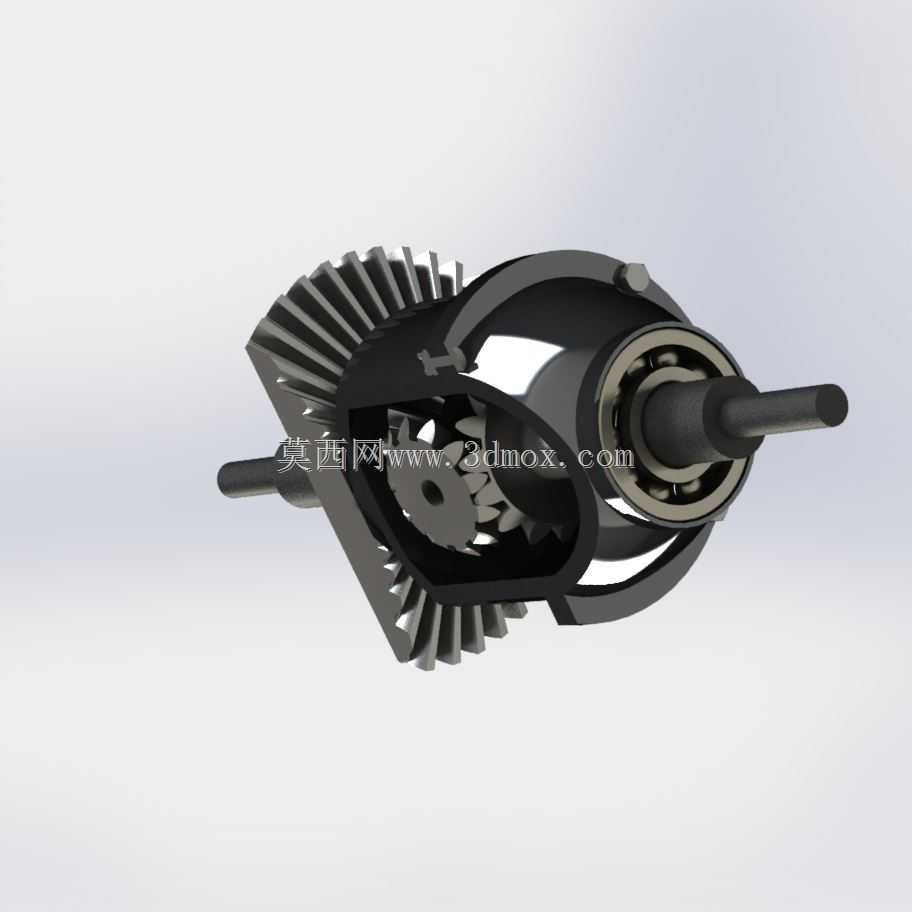

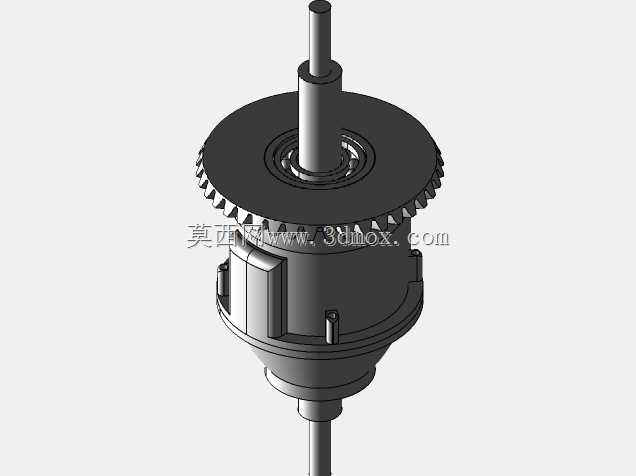

　　这套差速器总成的三维结构完整还原了乘用车辆驱动桥内部的核心传动逻辑，从剖开的壳体视角可以直接观察到半轴齿轮、行星齿轮、从动锥齿轮以及支撑轴承的装配关系，对于底盘传动系统的选型校核、教学演示以及逆向结构参考都具备较强的实操价值。

　　在整车实际运行场景中，差速器承担着两侧驱动轮转速分配的核心作用。车辆直线行驶时，两侧车轮滚动阻力接近，行星齿轮仅随差速器壳体一同公转，不发生自转，动力经主减从动锥齿轮传递至壳体后，通过行星齿轮轴带动两个半轴齿轮等速输出，两侧半轴保持相同转速。当车辆转弯或行驶在凹凸不平路面时，内外侧车轮的滚动距离出现差值，此时行星齿轮在随壳体公转的同时，围绕半轴齿轮轴线产生自转，自动补偿两侧半轴的转速差，避免轮胎出现滑拖、异常磨损，同时保障转向过程的平顺性。

　　从结构设计逻辑来看，该总成采用对称式圆锥行星齿轮差速器构型，是目前民用车辆中应用最广泛的差速形式。差速器壳体作为整体承载基体，一侧与主减速器从动锥齿轮刚性连接，接收传动轴经主减主动锥齿轮输入的扭矩；壳体内部加工有十字轴或一字行星齿轮轴的安装座孔，行星齿轮空套在齿轮轴上，背面与壳体支撑面之间通常配置减磨垫片，用于吸收齿轮啮合产生的轴向力，降低长期运行后的磨损量。两个半轴齿轮分别与左右半轴通过花键连接，齿轮背面同样设置止推垫片，垫片厚度可在装配时选配，以此调整锥齿轮的啮合间隙，控制传动噪音与承载能力。

　　壳体外围的支撑轴承承担整个差速器总成的径向与轴向定位，轴承外圈安装在驱动桥桥壳或变速器壳体的轴承座孔内，装配时通过调整螺母或垫片控制轴承预紧度，既避免轴承间隙过大引发传动窜动，也防止预紧过紧导致轴承过热烧蚀。外露的两侧半轴轴端明确了动力输出的对接边界，设计校核时需要保证半轴花键参数与半轴齿轮内花键完全匹配，同时预留半轴安装后的轴向窜动间隙，补偿车架与桥壳在承载变形时的位置偏差。

　　主减从动锥齿轮与差速器壳体通过螺栓紧固连接，齿轮啮合印痕的调整是装配环节的关键，需要配合主动锥齿轮的轴承座调整垫片，保证齿面接触区位于齿高中部、齿长方向偏向小端，确保在大扭矩输出工况下齿面受力均匀，减少断齿、点蚀的失效风险。差速器壳体的轮廓尺寸直接决定了驱动桥桥包的内部空间边界，在整车总布置阶段，需要校核桥包与油箱、悬架杆件、车身地板之间的安全间隙，避免极限跳动工况下发生运动干涉。

　　针对结构设计从业者而言，该模型可直接用于拆解差速器的运动原理，验证行星齿轮的自转与公转耦合关系，也可在此基础上扩展防滑差速器、限滑差速器的变型设计，比如增加摩擦片组、离合机构来调整左右半轴的扭矩分配比例，适配越野车辆或高性能乘用车的使用需求。建模过程中需要重点关注锥齿轮的齿形参数、花键配合公差、壳体安装孔的位置度，这些尺寸直接影响总成的装配可行性与实际传动性能。
