蜗轮蜗杆减速传动装置结构设计

　　这套蜗轮蜗杆减速结构的核心价值，在于用单级啮合实现大传动比的动力转换，在空间局促、输入输出轴需要垂直交错排布的设备里，这类结构的适配性远高于平行轴圆柱齿轮减速方案。从实际装机场景来看，它常被布置在轻工输送线的驱动端、小型工装的回转分度机构、阀门电动执行器的动力输出段，以及需要反向自锁的升降类工位——当蜗杆导程角小于啮合轮齿当量摩擦角时，机构只能由蜗杆带动蜗轮，无法反向驱动，这一特性可以省去额外的制动部件，避免负载下坠引发的工位偏移。

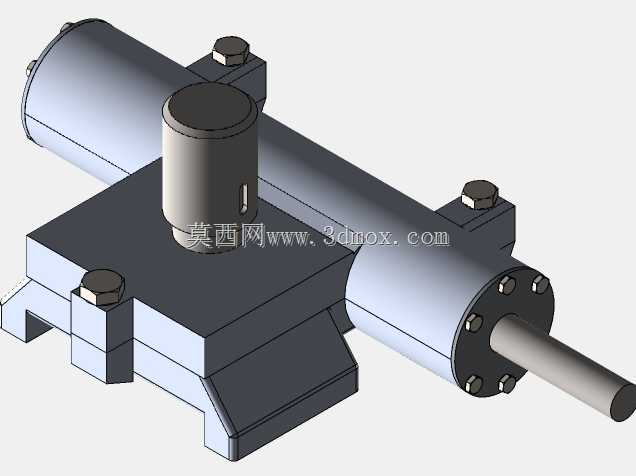

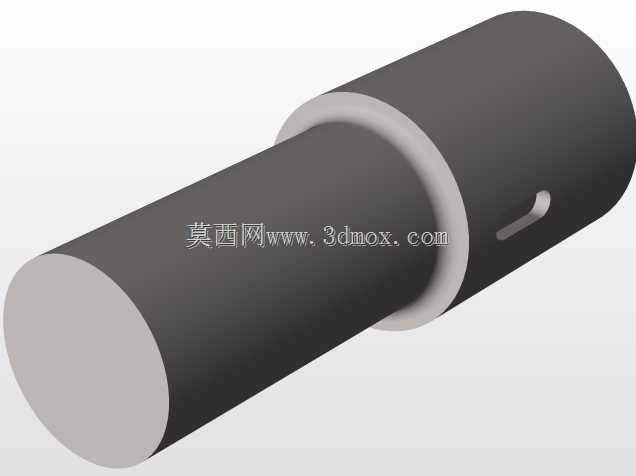

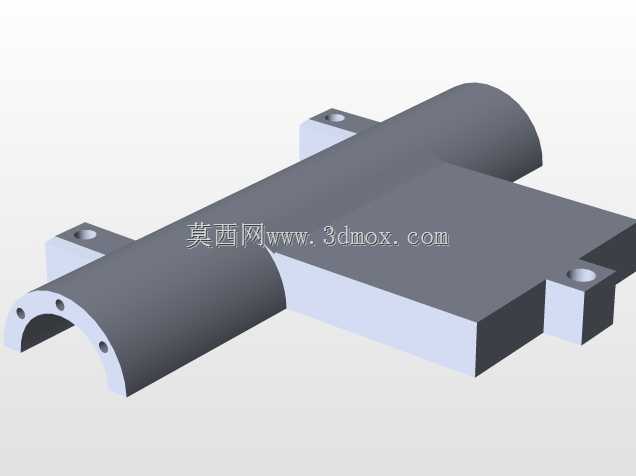

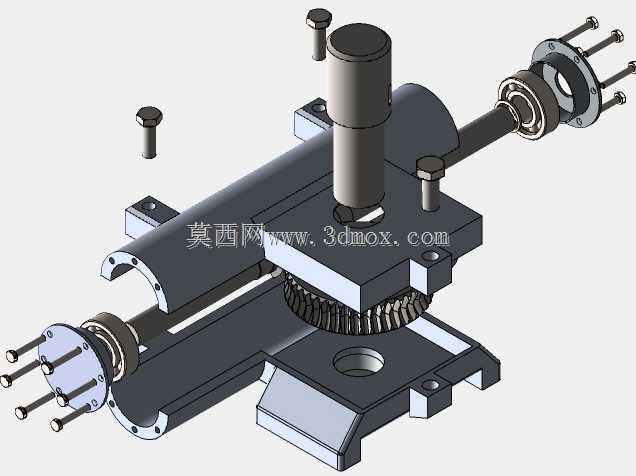

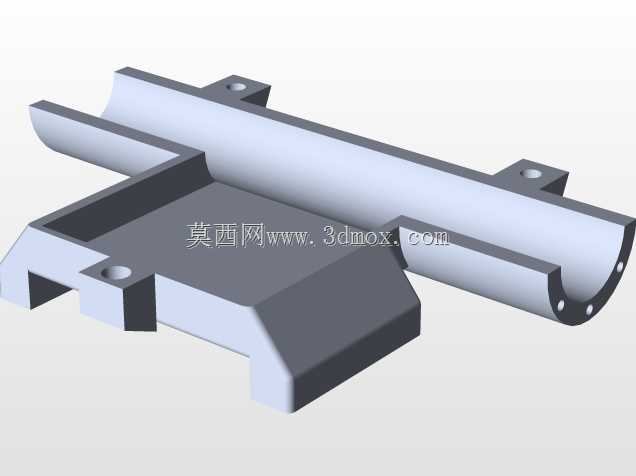

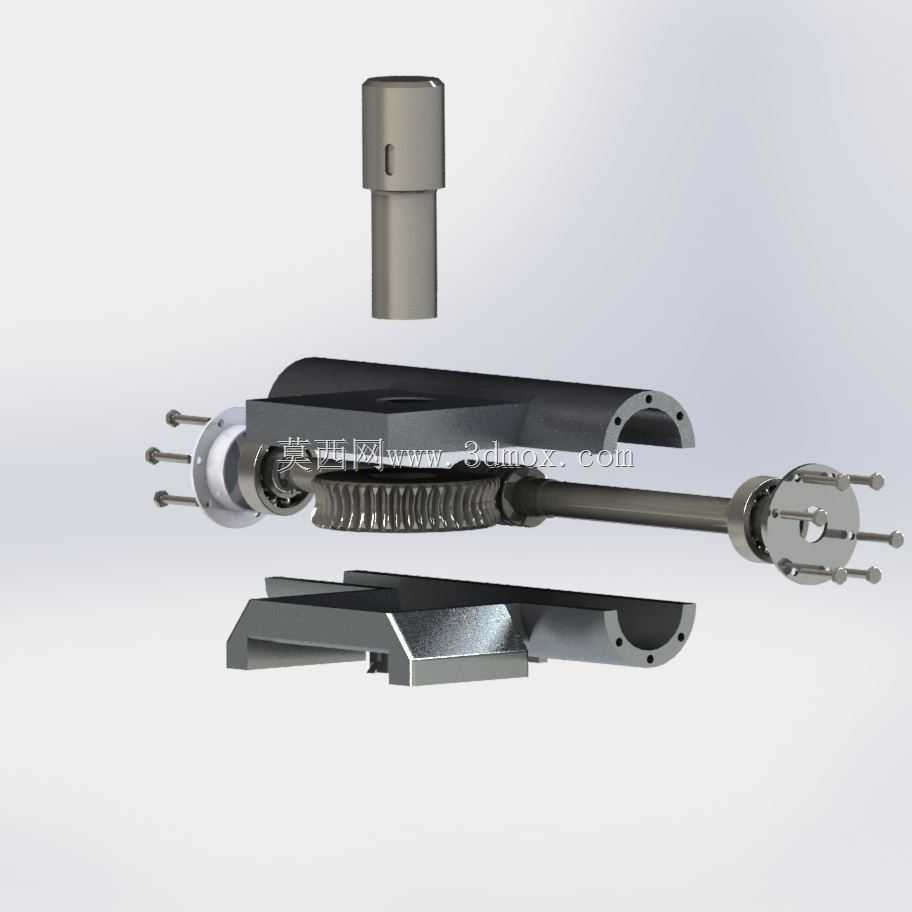

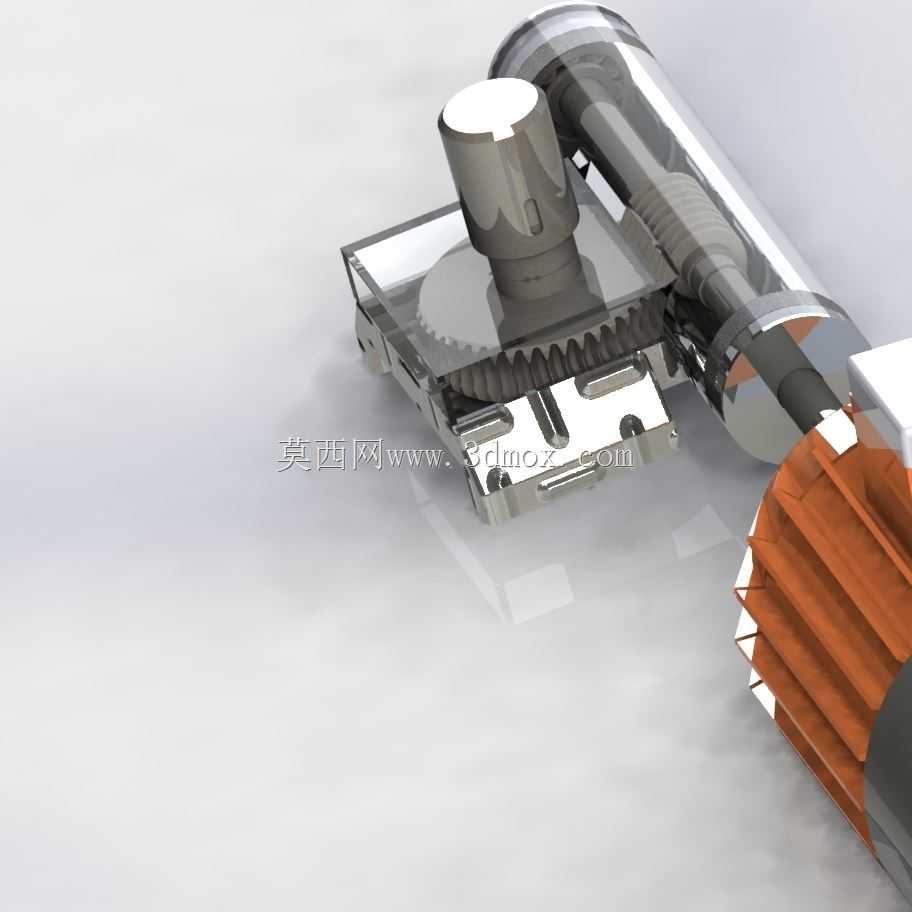

　　从拆解的三维结构能看到，整套装置沿轴向拆分出了蜗杆轴组件、蜗轮组件、剖分式箱体、端盖与紧固件几个核心模块。蜗杆采用整体轴式设计，两端通过轴承支撑在箱体的同轴孔位内，输入端预留了轴伸与键槽，可直接对接伺服电机或异步电机的输出轴；蜗轮与输出轴采用平键周向固定，轴的两端同样配置轴承，承载径向与轴向的复合载荷。箱体做了沿蜗轮轴线中分的剖分结构，上下箱座的结合面经过精加工，既保证装配时蜗轮蜗杆的啮合间隙可调，也能在后期维护时直接掀开上盖检查齿面磨损情况，不用整体拆解外部管路与驱动连接。

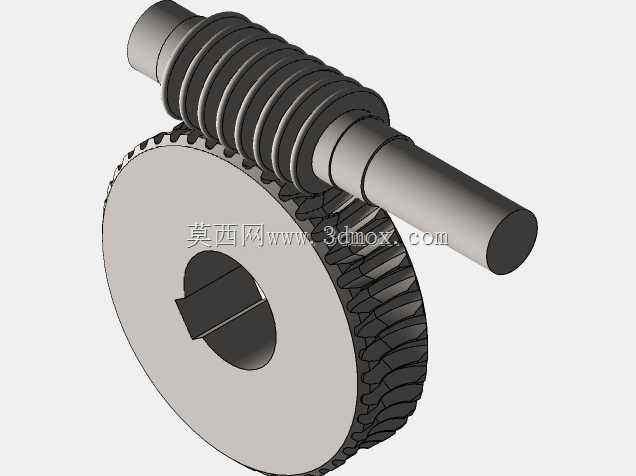

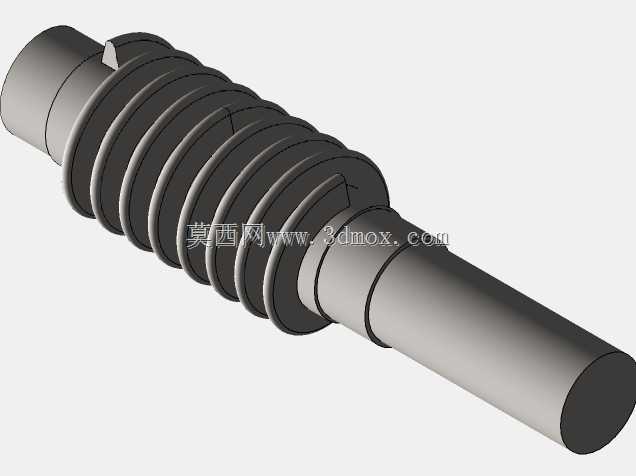

　　设计这套结构时，首先要敲定的是中心距与模数的匹配关系。蜗轮齿圈的弧度包络直接决定同时参与啮合的齿数，合理的包络角能让载荷分散在更多齿面上，降低单齿接触应力，避免重载下齿面胶合。蜗杆的头数选择需要结合转速与效率需求：头数越少，传动比越大但机械效率越低，适合低速重载、不频繁启停的工位；头数越多，啮合滑动速度提升，传动效率更高，但加工难度与成本也会同步上升。齿面的粗糙度与润滑结构在设计中不能忽略，蜗杆蜗轮啮合时存在较大的相对滑动，箱体内需要预留油池空间，让蜗杆转动时能带起润滑油覆盖啮合区，端盖处要配置油封与密封垫，防止长期运行后润滑油从轴伸缝隙渗漏。

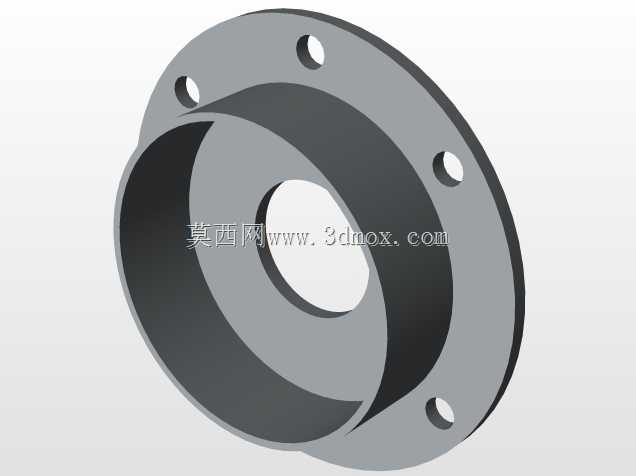

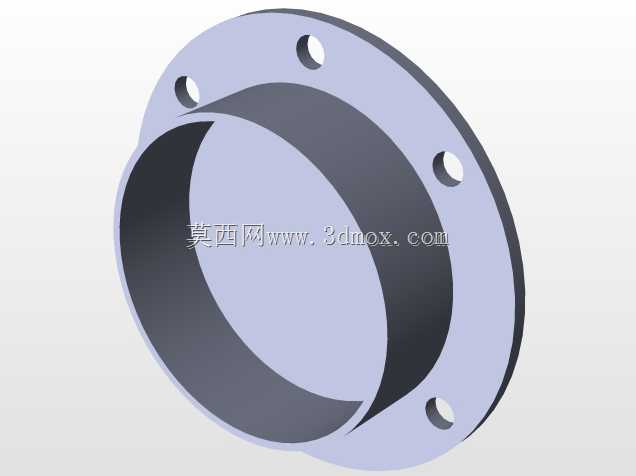

　　安装边界方面，输入轴与输出轴呈90度空间交错，箱体底部预留了地脚安装孔，孔位的跨距需要匹配配套机架的安装面，避免装配时出现螺栓孔对位偏差。输入端轴伸的直径与长度要适配所选电机的轴孔公差，键槽的位置需保证电机装配后轴向定位可靠；输出端可根据负载需求设计成轴伸、法兰或空心轴形式，对接转盘、丝杠或链轮等执行件。轴向间隙的调整依靠端盖与箱体之间的垫片组实现，通过增减垫片厚度控制轴承预紧力，既不能过紧导致运转温升过高，也不能过松引发轴系窜动、啮合冲击。

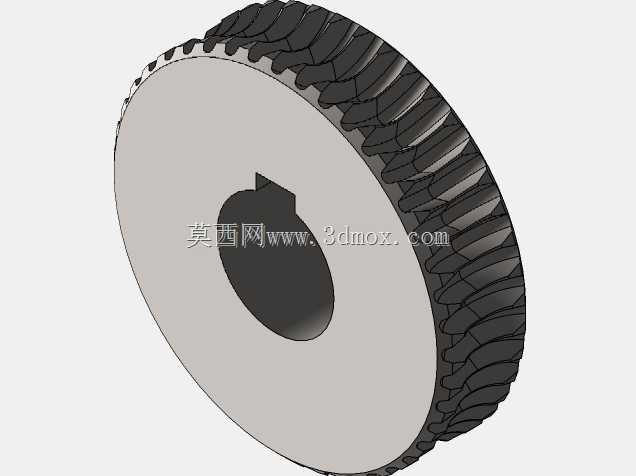

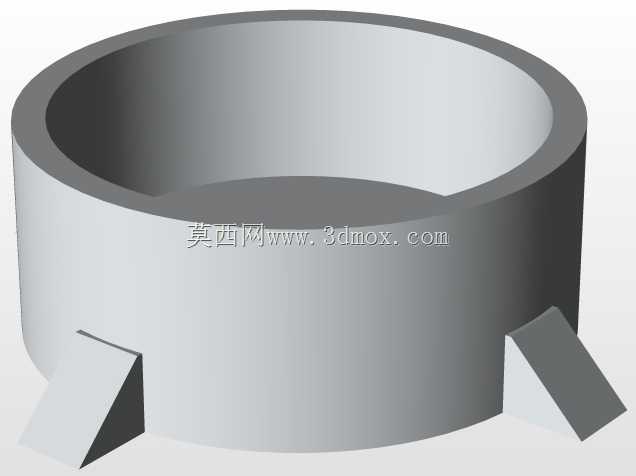

　　在结构细节上，箱体外侧设计了加强筋，既提升刚性抵御啮合时的径向力，也增大散热面积，避免连续运行时箱体内油温过高导致润滑失效。蜗轮通常采用锡青铜等耐磨材质制作齿圈，轮芯用铸铁或钢件节省成本，两种材质通过过盈配合或螺栓连接成整体，兼顾耐磨性与结构强度。整套三维结构完整还原了各零件的装配关系，齿形的建模贴合实际加工的渐开线与蜗杆齿面特征，可直接用于干涉检查、运动仿真与工程图导出，帮助设计者在投产前验证装配顺序、预留检修空间，规避实际加工中可能出现的配合公差冲突。
