卫生级等径正三通短接管路构件

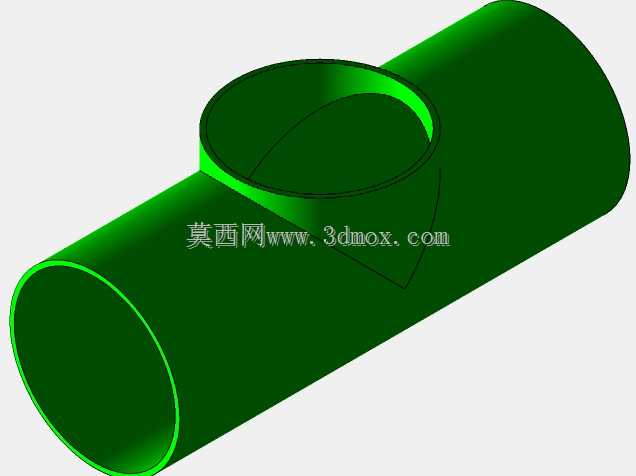

　　在食品饮料、生物制药、洁净纯水这类对管路卫生等级要求极高的流体输送场景里，管路分支节点的构件选型直接决定整套系统的清洁可靠性与运行稳定性，这款参照DIN11850系列2标准打造的短型卫生三通，正是为这类洁净管路分支需求设计的核心连接件。和普通工业级三通不同，卫生级管路的核心诉求是无滞留、易清洗、无卫生死角，这款三通在结构设计上完全贴合这一要求：主管与支管的交接位置采用平滑圆弧过渡，没有普通焊接三通常见的内凹焊缝、直角台阶或者凸起焊瘤，介质在流经分支位置时不会出现流速骤降形成的滞留区，不管是正常输送物料，还是后续做CIP原位清洗、SIP蒸汽灭菌，清洗介质和蒸汽都可以完全覆盖所有内壁接触面，不会残留物料残渣滋生微生物。从结构形态来看，

　　这款短型三通的轴向长度做了紧凑化设计，和同标准的长型三通相比，它占用的直管段安装空间更小，在设备内部管路排布紧凑、操作空间狭窄的安装场景里，比如灌装机内部管路、配液模块的集成阀组周边，短尺寸的优势会非常明显，不需要额外预留过长的直管安装距离，就能完成管路的分支转接，也能减少整套管路的死区体积，降低物料在管路内的残留量。它的三个接口全部采用卫生级管路常用的对接形式，接口的端面尺寸、管壁厚度、内外径公差都严格匹配DIN11850系列2的对应规格，和同标准的卫生直管、弯头、卡箍接头、隔膜阀等构件对接时，同轴度可以得到充分保证，对接后内壁齐平，不会出现错位形成的台阶。实际安装过程中，这类短三通的安装边界需要提前在管路排布阶段做好确认：

　　要预留出支管轴向的操作空间，方便后续安装卡箍密封件、紧固卡箍的时候工具可以正常操作，同时也要注意三通和周边泵体、阀组、罐体接口的间距，避免安装后出现应力集中——如果管路运行中存在温度变化带来的热胀冷缩，要在三通附近合理设置管架或者补偿段，不要让三通本身承受额外的管路弯矩，否则长期运行可能导致焊接位置或者对接位置出现形变、泄漏。从建模的角度来看，这类卫生级三通的建模核心难点在于相贯线位置的过渡曲面处理，不能简单用两个圆柱体直接求交生成直角相贯的结构，需要按照标准要求的内表面圆弧半径做顺滑的曲面过渡，同时要保证管壁厚度在整个构件上均匀一致，尤其是相贯位置的壁厚不能出现局部变薄或者增厚的情况，否则一方面会影响构件的承压能力，

　　另一方面也会给后续的加工制造带来偏差。外表面同样要做平滑处理，所有棱角位置都要做圆弧倒钝，避免安装和运维过程中划伤操作人员，也不容易积存灰尘污物，方便外部擦拭清洁。这类三通在实际生产中通常采用不锈钢精轧或者精密铸造后再做内外镜面抛光处理，内表面的粗糙度可以达到卫生级要求，和模型里体现的均匀管壁、顺滑过渡结构完全对应。在不同的应用场景里，它的适配性也很强：在乳制品输送管路中，它可以用来转接物料主管路到取样阀、压力检测仪表的支管；在制药纯化水系统里，它可以作为用水点的分支转接件，配合隔膜阀组成无死角的用水回路；在饮料灌装生产线里，它可以整合到CIP清洗回路中，实现清洗液的多路分配。选型的时候需要注意，不同公称通径对应的短三通轴向尺寸、支管高度都有明确的标准要求，不能随意更改尺寸，否则会导致和现有管路的管件无法匹配，安装时出现对接错位。建模过程中也要严格对应标准里的尺寸链，主管的总长度、支管的伸出长度、接口的内外径公差、过渡圆弧的半径都要和标准要求一致，这样生成的三维模型才能直接用于管路的虚拟排布、干涉检查，也可以导出工程图用于后续的加工制造或者采购选型。
