卫生级管道连接短节结构设计

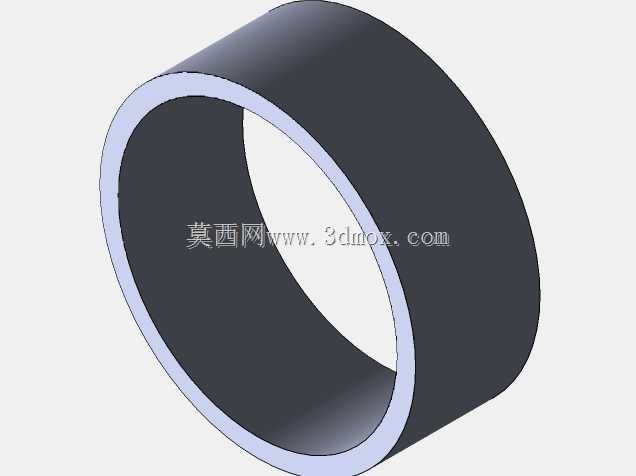

　　在食品饮料、生物制药、纯水制备以及精细化工的洁净管路系统里，管道短节并不是一个可以随意用普通管材替代的零件。它承担的作用往往介于固定管段和可拆卸连接件之间：既要保证流体通过时没有突变台阶造成的滞留区，又要在有限的安装空间内补足管路长度、对齐法兰或卡箍接口，同时还要满足频繁清洗、灭菌和目视检查的表面要求。这个三维模型呈现的是一种厚壁直通式短节结构，整体为轴对称空心圆柱，内外圆同轴度要求较高，端面与轴线保持垂直，避免装配后出现密封偏载或管路错位。从结构形态看，该短节没有额外分支、螺纹或变径，属于典型的等径直连段。这种简洁构型的优势在于流道连续，内壁经过光滑处理后，介质在通过时不会因局部扩张、收缩或凸台产生涡流；对于含有颗粒的料液、CIP清洗液或纯蒸汽而言，流动阻力更小，残留风险也更低。实际工程中，这类短节常被布置在泵出口与阀门之间、仪表接口前后、设备接管与管网对接处，或者用于补偿预制管线累计误差。它不像弯头那样改变流向，也不像三通那样分流，却能在装配阶段提供关键的尺寸调节能力。设计这类零件时，首先要明确的是公称通径与壁厚的匹配关系。壁厚不能只按压力等级计算，还要考虑卡箍压紧、法兰紧固以及焊接热影响区带来的附加载荷。若壁太薄，端面在夹紧时容易发生微变形，导致密封面贴合不均；若壁太厚，虽然刚性增强，但会增加材料成本，也可能使焊接热输入增大，影响内壁光洁度的保持。模型中短节的内外表面过渡均匀，两端没有尖锐棱边，这种处理既有利于密封件安装，

　　也减少了操作人员在洁净区维护时被划伤的可能。安装边界方面，短节的有效长度是管路布局中的核心尺寸。它决定了相邻两台设备或两组管件之间的净距，也影响检修时拆卸空间是否充足。若短节过长，会造成管路冗余、弯头与阀门位置被迫后移，还会增加死角区；若过短，则可能导致卡箍无法正常开合，或焊接时焊枪操作空间不足。在三维建模阶段，通常需要把短节两端的对接形式一并纳入装配校核：如果采用快装卡箍，就要检查卡箍瓣的旋转半径和锁紧手柄是否与周边支架、保温层发生干涉；如果采用焊接连接，则要预留坡口尺寸和焊接收缩余量。短节的外圆面在很多洁净场景中同样需要控制粗糙度。制药用水系统和无菌工艺管线不仅要求内壁光滑，外表面也应便于擦拭和消毒，避免积尘。

　　模型采用的等直径外圆有利于保温层包覆，也便于制作统一规格的管支架。支撑点的位置不能随意设置，通常应避开焊缝和密封端，防止热胀冷缩时应力集中在连接部位。短节作为刚性直管段，还会参与整个管路的热变形协调。当系统经历高温灭菌或冷热交替时，管线会沿轴向伸长，如果短节布置在两个固定支架之间且没有补偿措施，就可能对泵体、换热器接口产生额外推力。因此在选型和布置时，需要结合管材线膨胀系数、工作温度范围以及相邻柔性元件的位置，判断短节长度是否会加剧热应力。从制造角度看，这种短节可采用实心棒料加工或管材精切后二次加工端面。棒料加工更容易保证内外圆同轴度和端面垂直度，但材料利用率较低；管材加工更经济，不过需要严格控制原材料的壁厚偏差。无论采用哪种工艺，

　　内孔与端面的交接处都应去除毛刺并圆滑过渡，尤其是卫生级应用中，任何微观凹槽都可能成为微生物滋生的隐患。在三维结构设计中，轴对称零件看似简单，却最容易被忽视基准统一问题。建模时应以轴线为主要基准，两端面互为辅助基准，保证长度尺寸、内外径尺寸和形位公差能够直接映射到加工工序。装配模型中，短节与密封件、卡箍或法兰配合时，还要检查接触区域是否存在过定义，避免现场装配出现“模型能装上、实物装不上”的情况。对于需要进行表面抛光的短节，设计阶段还应避免内壁出现刀具纹路方向与流向垂直的问题。抛光纹路应沿轴向布置，这样流体冲刷时更不容易夹带残留。若短节用于真空或压力系统，端部圆角和壁厚突变位置还需做强度校核，防止循环载荷下产生疲劳裂纹。总体而言，这类卫生级管道短节的价值在于以最简单的几何形式解决管路对接中的精度、洁净度和空间约束问题。它的设计重点不在复杂曲面，而在尺寸链控制、密封边界、流道连续性以及安装维护便利性。对结构工程师而言，把这类基础管件做准确，往往比追求复杂造型更能提升整套管路系统的可靠性。
