DIN11850系列2同心异径卫生管件

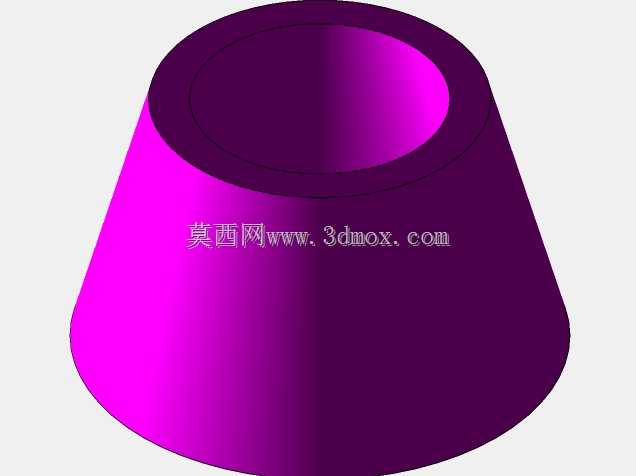

　　在食品饮料、生物制药、乳品加工以及精细化工的洁净管路系统中，管径切换往往不是简单地把两段不同口径的管子焊在一起。若直接采用偏心结构或现场收口，管路内部容易形成低位积液、物料滞留或清洗死角，给CIP/SIP循环带来风险；而同心异径管通过轴线重合的锥形过渡，可在垂直或水平管路中保持流态居中，减少突变截面造成的涡流与压降。该模型对应DIN11850系列2卫生级管件标准，建模时以两端圆形接口和连续锥面为主体，整体没有多余凸台，内壁过渡光顺，适合用于需要定期在位清洗、蒸汽灭菌的不锈钢管路。

　　从实际布置看，这类管件常出现在泵入口、换热器接口、灌装机组支管、过滤器前后以及罐体接管处。泵前变径若处理不当，容易造成气蚀或吸程不足；卫生级同心结构能让介质沿中心对称收缩或扩张，避免局部卷吸。用于无菌工况时，焊接端的壁厚、圆度和对接错边量直接影响射线检测与内表面抛光质量，因此模型保留了端部直段，便于在装配中与卡箍、自动焊或对接焊接口对齐。对于需要频繁拆装的工段，可在两端外接快装接头；对于固定管线，则可直接与同标准管段组焊。

　　设计思路上，模型没有把异径段做成尖锐折线，而是采用稳定的圆锥台几何。大端与小端各自保留一段等直径圆柱面，其作用不仅是定位，还能给焊接、夹持和密封留出操作边界。锥形外壁与内壁按统一壁厚关系过渡，既控制整体重量，也避免壁厚突变引起焊接热输入不均。内表面在三维中保持连续，没有台阶、凹槽或侧向开孔，这一点对卫生管路尤为关键：物料经过时不易挂壁，清洗液在规定流速下能够形成稳定湍流，灭菌冷凝水也能沿锥面顺利排向低点。

　　尺寸与安装边界需要结合管线综合判断。选型时首先确认两端公称管径、管壁系列以及连接方式，再核对相邻阀门、弯头、管支架和保温层的空间。同心异径管虽然外形对称，但在水平安装时仍要考虑锥面下方是否会与支托、电缆桥架或地坪发生干涉；在垂直安装时，则要核算上下管段的对中度，避免偏心载荷传递到薄壁管。模型的回转体特征便于在装配中快速对齐轴线，也适合在工程图中直接生成剖视，用于检查焊缝位置、内孔通径和外部最小净空。

　　从结构工程师的角度看，这类管件的价值在于用简洁几何解决可靠变径问题。建模时可先绘制半剖面轮廓，通过回转命令生成主体，再依据标准尺寸修正端部直段长度和过渡角。若用于流体校核，可将内表面提取为流道域，观察不同流量下锥段的速度分布；若用于应力分析，则应重点关注大小端与外部载荷连接处，尤其是在温差较大、周期性振动或频繁灭菌的工况下，同心过渡能够降低局部应力集中。实际选型不能只看口径匹配，还要结合介质黏度、清洗方式、焊接工艺、支架跨距以及外保护层厚度，才能让这一看似简单的管件在整条洁净管线中长期稳定运行。
