特雷斯山谷工业冷却塔结构设计

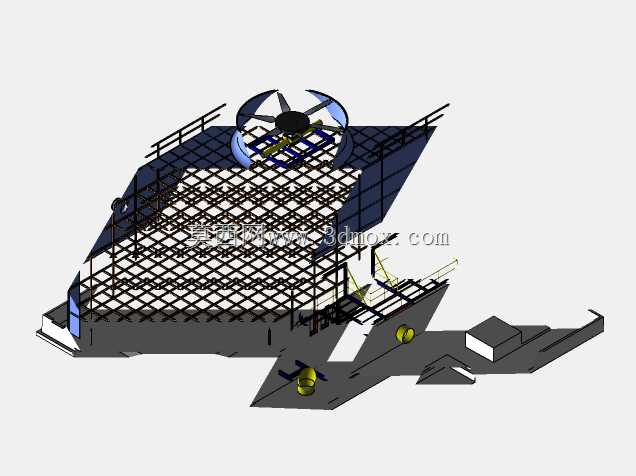

　　冷却塔在工业循环水系统中承担把挟热介质与空气进行热湿交换、将废热排向大气的任务，常见于电力、化工、冶金、制冷站和数据中心等需要持续带走工艺热量的场景。本模型呈现的是一座带顶部轴流风机、下部集水盘和侧面检修通道的大型钢结构冷却塔，整体不是简单的单体壳体，而是把风机段、填料支撑区、围护板、平台栏杆、爬梯、管路接口和附属基座组合在一起，适合在方案阶段校核设备占地、检修空间和与周边管线的衔接关系。

　　从实际用途看，这类设备的核心是让循环热水在填料或淋水区域形成较大的接触表面，空气在风机抽吸作用下横向或逆向穿过水流，部分水蒸发吸热，降温后的水落入底部集水盘，再由泵送回工艺端。模型中顶部圆形风筒内布置了风机叶片和电机安装位，风筒外缘的导流圈用于减少出口涡流；下方大面积格栅平台对应填料或收水器支撑层，其网格密度直接关系到承载、通风阻力和检修通行。侧面的斜向爬梯、护栏和局部平台不是装饰件，而是为了满足风机维护、填料更换、喷头清理和冬季防冻检查时的人员通行需求。

　　设计思路上，模型把钢结构框架作为承载主体，梁柱按矩形网格展开，形成稳定的空间桁架体系。外围护板只在需要挡风、导流和防止溅水的区域局部封闭，没有把塔体做成完全密闭箱体，这与开式冷却塔的工作原理相符。底部集水盘具有一定深度和坡度，便于汇集冷却水并沉淀杂质；盘体上可见的圆形接口可作为补水管、溢流管、排污管或循环泵吸入口的布置位置。旁边独立的小型方块设备可理解为控制箱、传动装置基座或附属水处理部件，建模时保留了其与主塔体的相对距离，便于后续在总装中接入电缆和桥架。

　　外形尺寸与安装边界是这类设备布置时最容易被忽视的部分。塔体平面呈较大矩形，顶部风机直径决定了风筒外扩尺寸，也影响上方净空要求；侧面进风面需要保留足够的进风距离，不能紧贴墙体或高大设备，否则会造成热风回流、冷却能力下降。模型中的爬梯和开门方向提示了检修侧边界，平台栏杆外应预留人员操作和零部件搬运通道。底部支腿或集水盘落点需要与土建基础、排水沟和泵坑位置对齐，管道接口方向则要与车间管廊走向协调。若在密集厂区布置，还需核算风机噪声、飘水、湿热空气排放对相邻建筑和道路的影响。

　　结构建模时，格栅平台不能只按视觉花纹处理，其主次梁间距、铺板形式和荷载传递路径应清晰可辨；风机段需要考虑电机检修重量和叶片旋转引起的动载，风筒与框架连接点应避免应力集中。围护板与框架之间通常预留螺栓连接和密封构造，便于现场拼装；栏杆、踢脚板和爬梯护笼则应符合安全防护要求。对于三维设计人员，该模型的价值在于提供了完整的空间关系：可以直接用于检查设备与厂房梁柱、管道、电缆桥架和基础的碰撞，也可以作为钢结构详图拆分、材料统计和施工方案演示的基础。

　　在选型配合阶段，工程师通常会先根据循环水量、温差和湿球温度确定冷却能力，再反推填料面积、风机风量和塔体尺寸。此模型虽然不直接标注热力计算参数，但完整表达了大风量风机、开放进风面、深集水盘和多层检修平台等典型构造，能够帮助设计人员理解设备为何需要如此大的占地和高度。实际项目中，塔体越高、风机功率越大，并不总是意味着性能越好；进风均匀性、收水效果、水质维护和冬季结冰控制同样关键。模型中保留的附属接口和平台位置，正是这些运维需求在结构上的体现。

　　从装配角度看，整塔适合按模块化分段建造：下部集水盘和支撑框架可作为第一段，中部填料支撑框架和围护板为第二段，顶部风机风筒、电机和检修平台为第三段。这样的分段便于运输和现场吊装，也有利于在三维环境中检查各段连接法兰、螺栓孔位和临时支撑点。侧面斜梯与平台的连接需要特别关注角度、踏步高度和扶手连续性，避免建成后出现通行困难。底部多个黄色部件若作为减震垫或支座，则提示安装时需要调整水平度，控制风机运行振动向基础传递。

　　总体而言，该冷却塔模型不是孤立的产品外观，而是一套包含热力交换空间、钢结构承载、人员检修通道和管路接口边界的综合设备模型。它适用于工业园区公用工程设计、循环水泵房布置、冷却塔钢结构深化以及设备安装教学等场景。通过对风筒、填料格栅、集水盘、爬梯护栏和附属基座的分层表达，设计人员能够更直观地判断设备与现场条件的匹配程度，减少二维图纸中常见的空间错漏，为后续施工图、采购和安装协调提供可靠依据。
