户外变电站钢结构桁架支撑架构

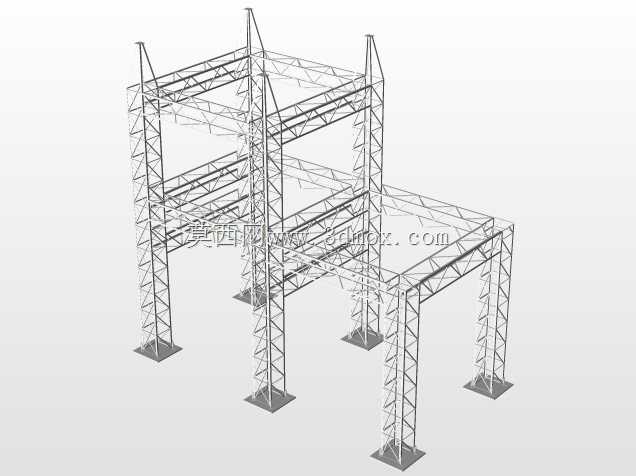

　　该三维结构呈现的是户外变电站常用的格构式钢构架，主要用于承托进出线导线、绝缘子串、避雷线及部分配电设备连接节点。构架采用多立柱加纵横水平桁架的组合形式，立柱底部设置独立底板，通过地脚螺栓与混凝土基础连接，能够把导线张力、风荷载、检修荷载以及结构自重传递至基础。从整体布置看，构架由若干竖向格构柱和多层横向联系桁架组成，柱身采用弦杆与腹杆组成的空间桁架形式，相比实腹柱具有迎风面小、自重轻、整体刚度分布均匀的特点，适合在开阔站区长期承受水平风载。横向联系桁架不仅用于维持柱距，还可增强结构纵向稳定性，减少单根立柱在导线拉力作用下的侧向变形。立柱底部的方形底板扩大了与基础顶面的接触面积，便于调整安装标高并传递压拔力。实际工程中，

　　这类构架常布置于主变区域、配电装置区或进出线门型架位置，导线挂点可设置在柱顶或横梁指定节点，安装高度需依据电气安全距离、导线弧垂以及下方设备检修空间确定。设计时首先要明确挂点位置、相序间距、导线最大张力和站区气象条件，再反算各杆件受力。格构柱的弦杆主要承受轴力，腹杆用于抵抗剪力并维持截面几何不变，节点处通过杆件汇交保证传力路径直接，避免偏心弯矩过大。横向桁架与立柱连接区域通常是刚度突变位置，建模时需重点核对杆件中心线是否汇交、连接板尺寸是否满足螺栓排布以及现场焊接或栓接的操作空间。外形边界方面，构架总宽、总高和柱距应与站区平面布置协调，柱脚底板外轮廓不能超出基础预留范围，顶部横梁及挂点位置要保证带电体对地、

　　对相邻构架以及对检修通道的安全净距。由于结构为开口桁架体系，构件数量较多，三维建模能够直观检查各层横梁是否碰撞、斜腹杆是否与金具或导线走向冲突，也便于统计不同规格杆件长度。安装阶段通常先在地面拼装成片框架，再分段吊装就位，随后安装柱间支撑和水平联系杆，最终形成稳定空间体系。若站区位于大风或覆冰区域，还需结合荷载组合复核长细比、节点强度及柱脚抗拔能力。对于结构设计人员，该模型可用于校验构架几何尺寸、杆件交汇关系和基础连接边界；对于设备选型人员，可据此核对导线挂设高度、相间距离及检修通道预留是否合理；对于建模人员，可参考其桁架分层逻辑、柱脚底板构造和空间支撑布置方式，进一步细化节点板、加劲肋及螺栓连接细节。
