无线电遥控直升机尾桨驱动总成结构

　　这套尾桨驱动总成是无线电遥控直升机尾部动力输出的核心执行单元，主要承担尾桨转速传递、桨距联动控制以及尾部扭矩抵消等功能，在航模直升机、小型无人直升机以及同构型旋翼飞行器的尾部传动链路中具有明确的工程定位。实际飞行过程中，主旋翼旋转会产生反向机身扭矩，若不加以平衡，机身会持续偏航；尾桨通过侧向推力形成配平力矩，而该总成正是将机身中部主传动引出的旋转动力，稳定传递至末端尾桨夹，并把舵机的线性位移转化为尾桨桨距变化，从而实现偏航姿态的精确控制。

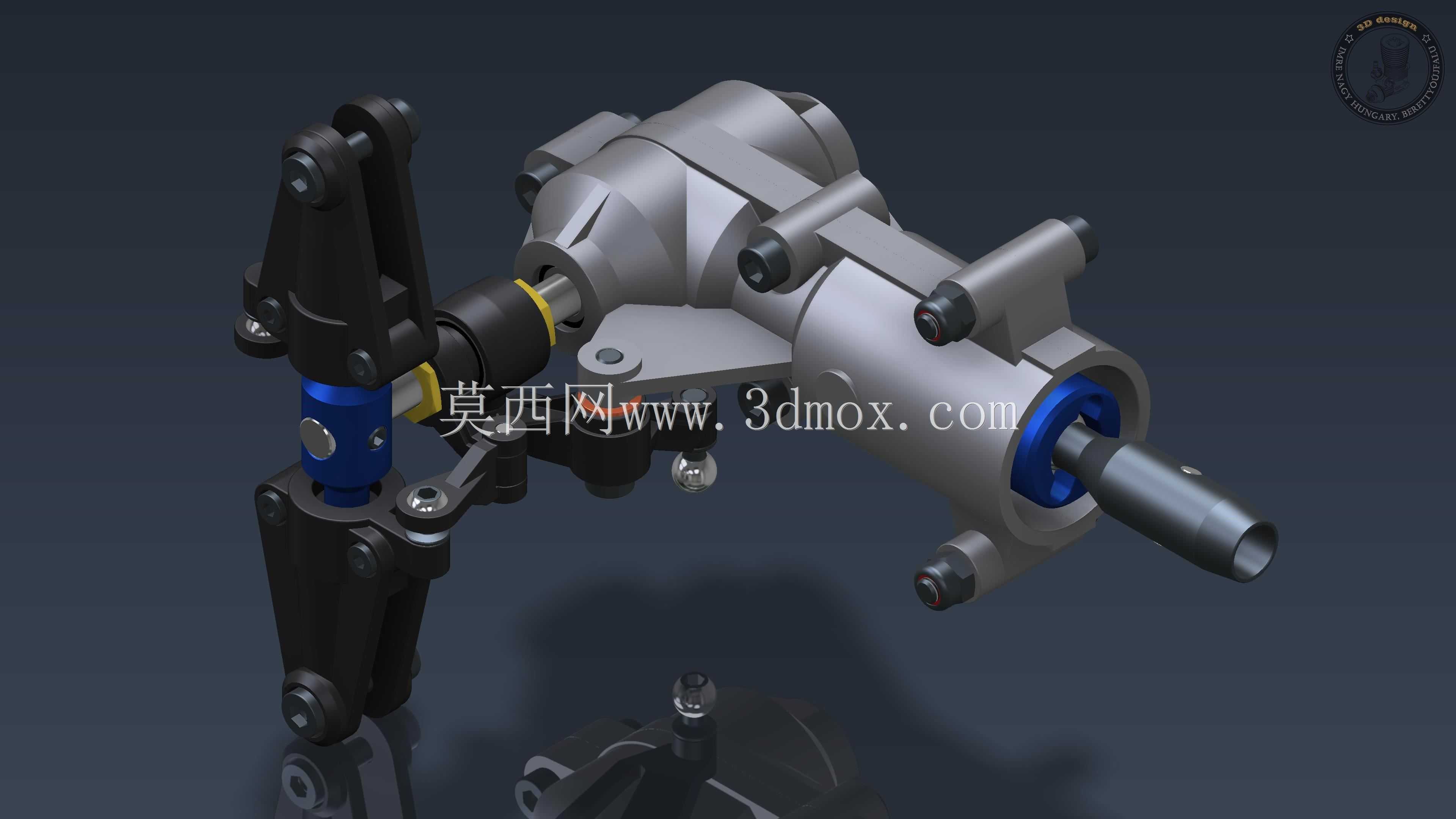

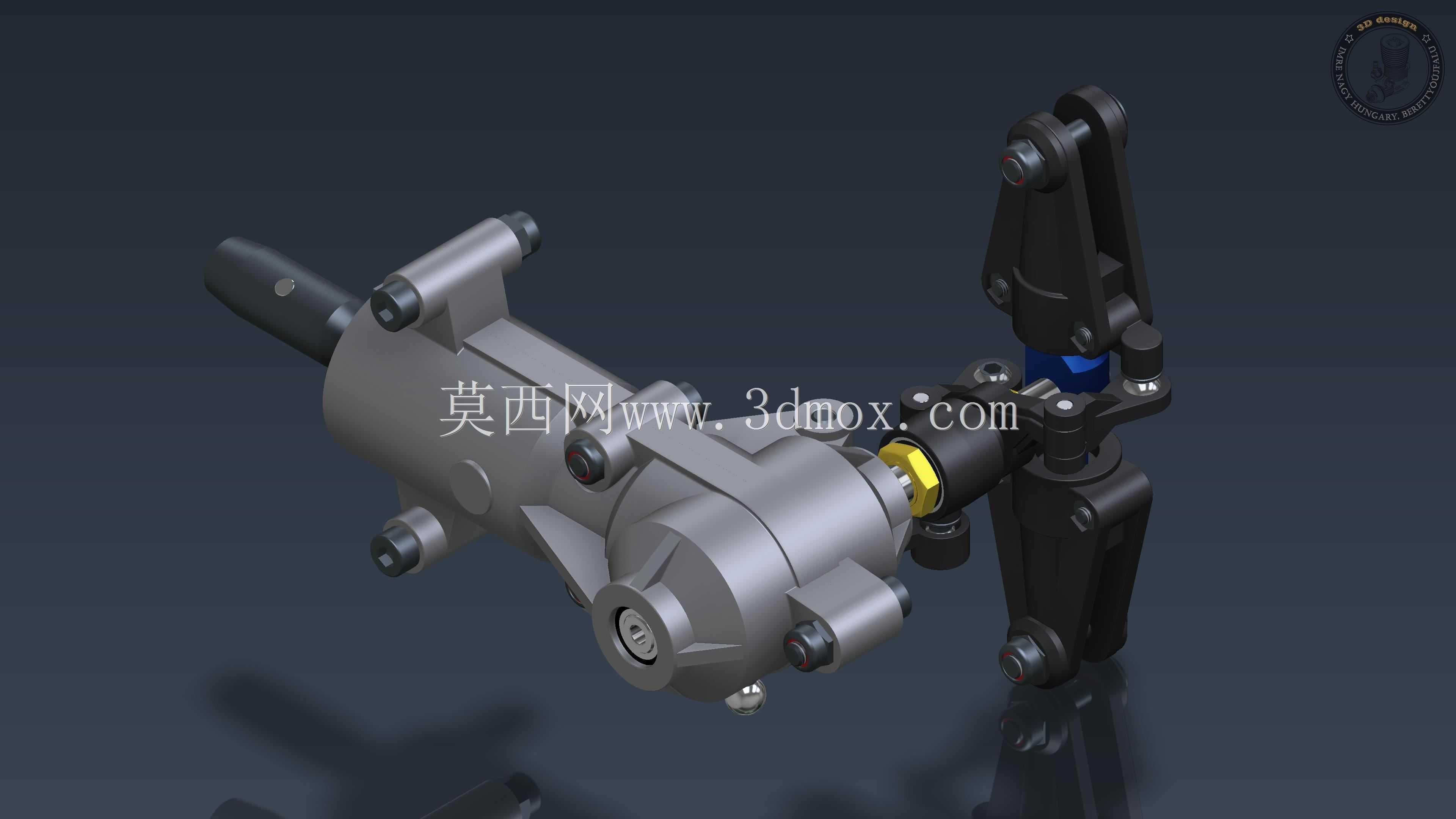

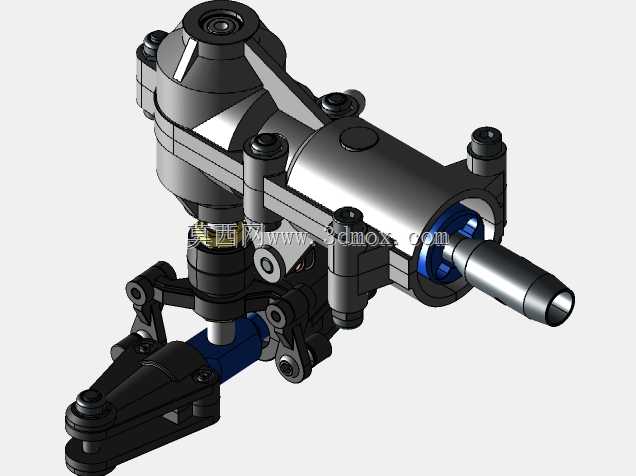

　　从结构组成来看，总成内部集成了传动轴、轴承支撑位、锥齿轮啮合腔、变距滑套、摇臂铰点以及尾桨夹安装接口。壳体采用分段式承力设计，主体为金属材质，既保证传动件的同轴度，又能承受尾桨高速旋转带来的振动与交变载荷。输入端用于连接尾管内的传动杆或同步带，经内部齿轮换向之后，将动力输送至横向输出轴；输出轴末端直接安装尾桨夹，桨叶夹紧面设有定位平面，可防止大拉力工况下桨根相对转轴发生滑移。

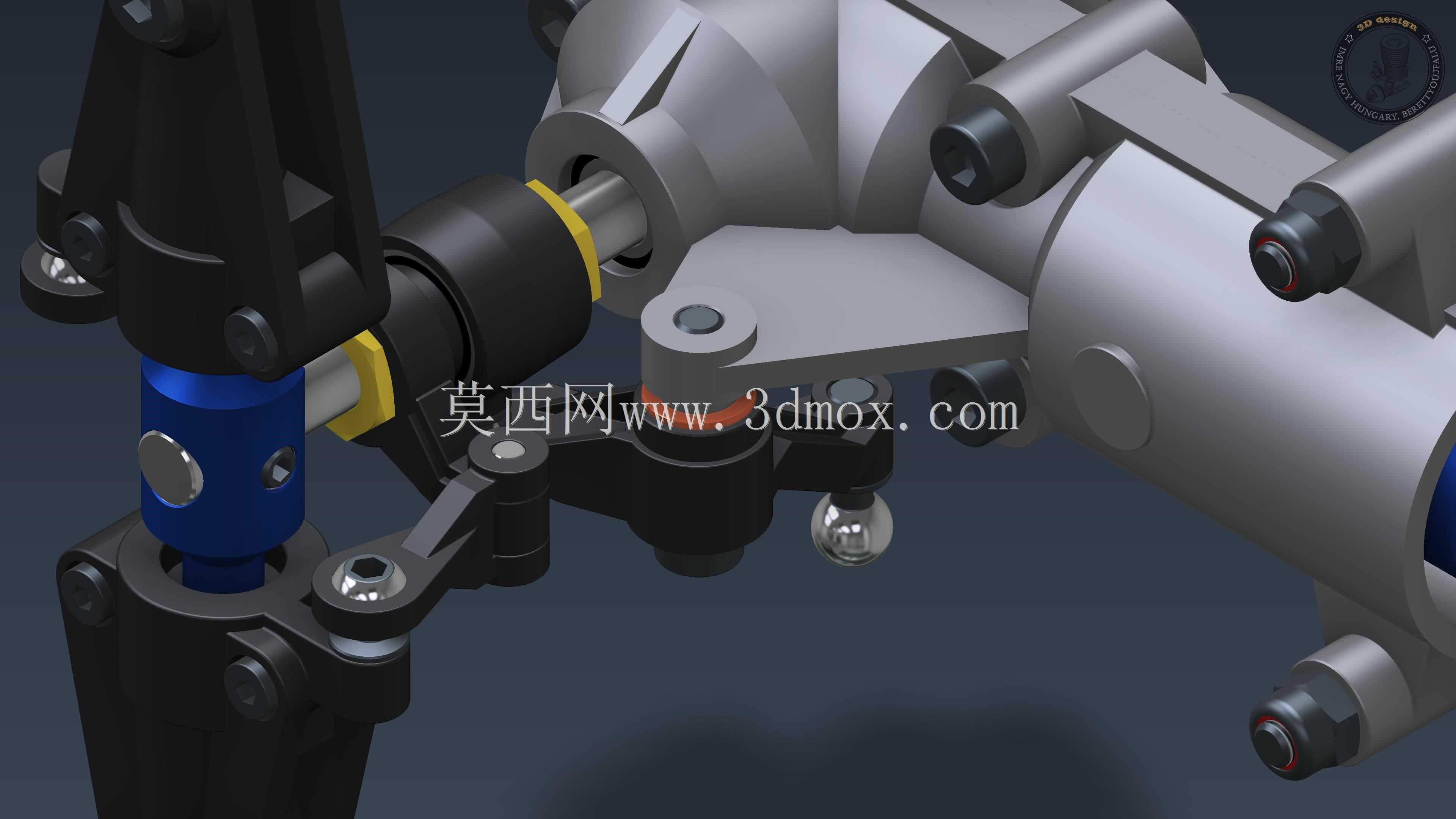

　　变距控制部分采用典型的滑套加双摇臂结构。舵机拉杆作用于外侧摇臂后，带动滑套沿轴向移动，滑套通过周向轴承与旋转中的轴系解耦，再经两侧连杆推动桨夹绕桨根铰点转动，从而改变尾桨桨距。这种设计的关键在于滑动行程与桨距角之间的线性关系：铰点位置、连杆长度以及摇臂半径共同决定操纵增益，若比例设置不当，会出现尾舵手感过敏或舵量不足的问题。模型中各铰点均保留了真实的销轴与球头间隙，能够直观反映装配后连杆运动的包络范围，也便于检查打满舵时是否存在机构干涉。

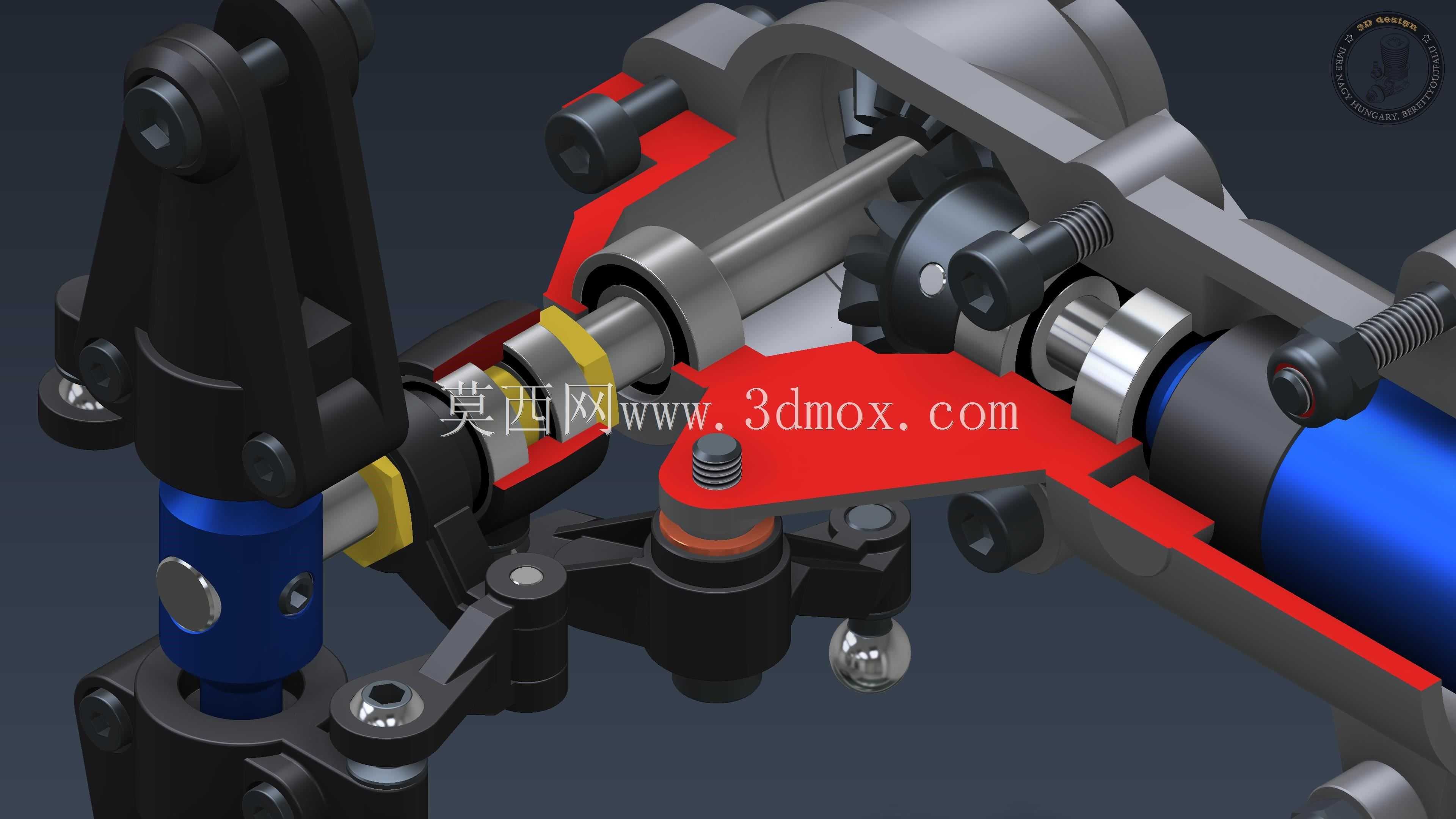

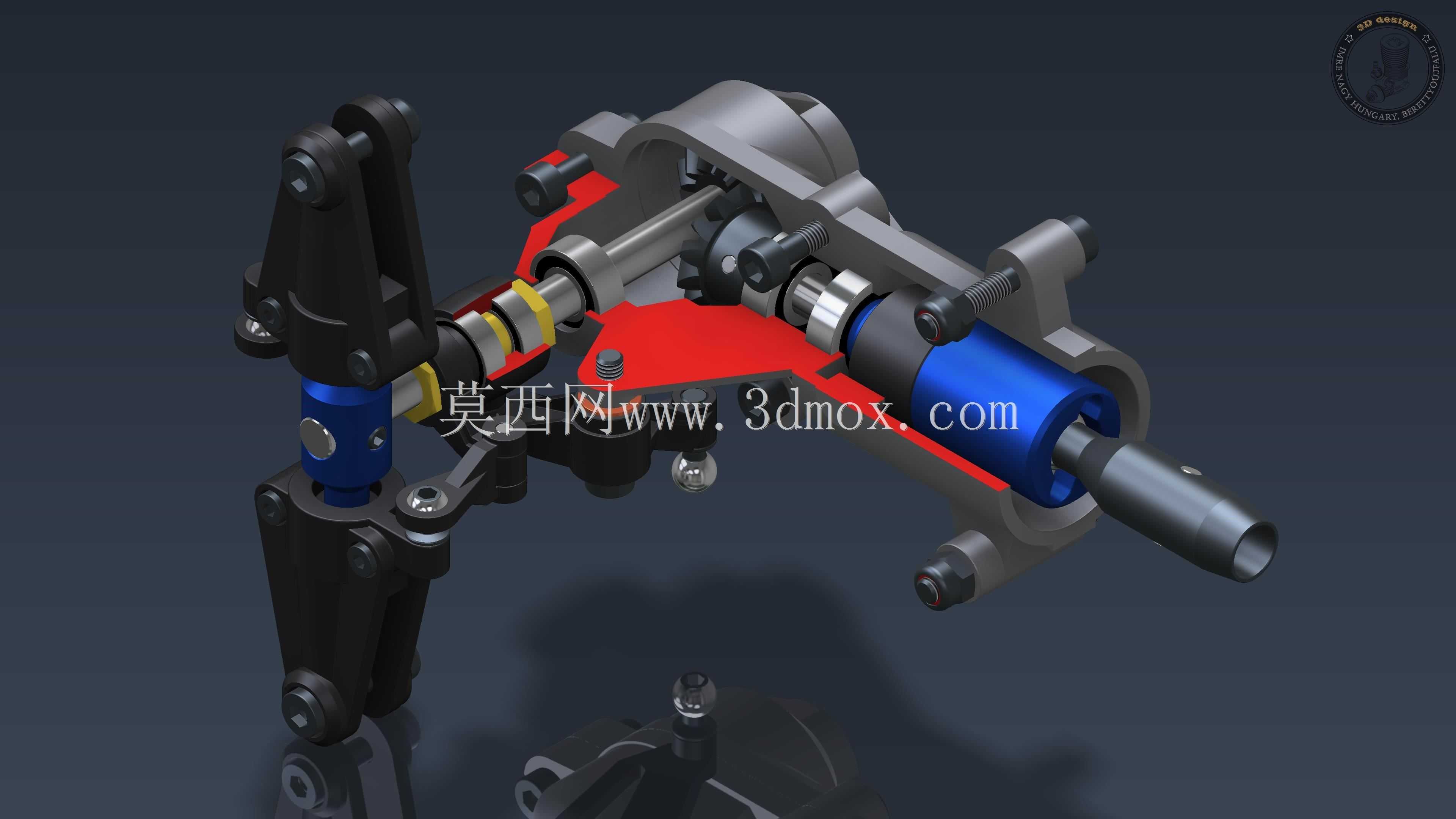

　　壳体上的多处凸台并非单纯造型，而是轴承座与安装基准面。轴承孔与输出轴之间采用小间隙配合，轴承外圈由孔肩和端盖限位，内圈随轴旋转；这种布置可限制轴系窜动，同时降低尾桨高速转动时的不平衡振动。侧面的安装孔用于将整个总成固定在尾管末端或尾波箱上，孔位分布考虑了拆装便利性，维护时无需拆解内部齿轮即可整体拆下尾波箱。输入端与输出轴呈空间交错布置，内部锥齿轮的啮合间隙需要通过垫片或轴向限位结构调整，间隙过大会导致传动冲击和噪音，过小则会增大摩擦阻力甚至造成齿面早期磨损。

　　在安装边界方面，该总成对尾管直径、舵机拉杆走向以及尾桨直径都有约束。输出轴中心线必须与机身纵轴保持规定的垂直关系，否则尾桨推力方向会产生俯仰分量，影响整机姿态配平。总成外侧需要预留桨夹转动空间和变距拉杆摆动空间，尾管上方的舵机安装座应尽量靠近尾波箱，以缩短拉杆长度、提高操纵刚度。若用于较大级别机型，还需复核尾桨叶根部厚度、桨夹开档宽度以及锁紧螺母的压紧行程，避免高速旋转时桨根夹持力不足。

　　从三维建模角度看，这类总成不能只追求外观相似，必须把运动关系建准。传动轴与轴承孔应保持同轴，锥齿轮分度锥顶点应汇交于理论交点，变距滑套的轴向移动方向应与输出轴轴线重合，桨夹铰点轴线则应垂直于桨叶展向。装配验证时，可通过拖动滑套观察两片桨夹是否同步转动，并检查连杆在最小桨距、中点、最大桨距三个位置是否存在死点或碰撞。对于结构设计人员而言，该模型还可用于校核尾舵机安装位置、估算尾桨操纵力矩，以及评估尾波箱壳体在振动环境下的刚度。

　　实际应用中，尾桨驱动总成长期处于高频振动、沙尘污染和温度变化的环境中，因此密封、润滑和紧固件防松同样重要。外露的球头、滑动面和齿轮啮合区需要定期维护，壳体结合面应避免形成应力集中尖角。该模型完整呈现了动力输入、齿轮换向、轴系支撑、桨距操纵和桨夹安装之间的空间关系，既适合作为航模直升机尾传动结构的教学参考，也可用于小型旋翼飞行器尾梁末端执行机构的方案对比与改型设计。
