东方电机直线传动减速组件结构

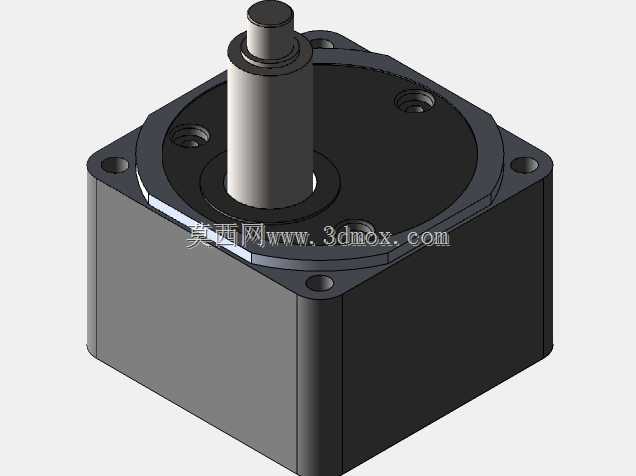

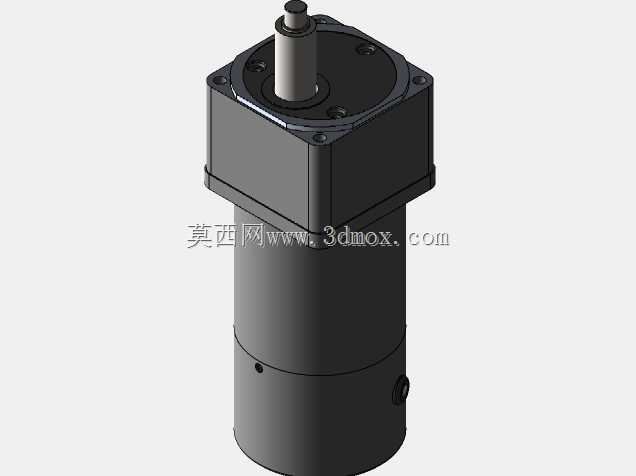

　　这套直线传动减速组件的三维结构，核心是把配套电机的旋转运动，经内部齿轮组减速后转化为轴端的直线往复动作，在自动化产线的短行程推压、工位挡停、轻载顶升、夹具进给这类场景里使用频率很高。做结构设计时最先要卡的是安装边界，组件上部是方形减速箱体，四角预留安装孔位，下部为圆柱型电机连接段，整体同轴布局能直接嵌入设备侧板或安装支架，不需要额外做复杂的转接板；输出轴从箱体顶面中心伸出，轴径与伸出长度要和执行端的连接件匹配，周边要留出直线运动的行程余量，避免轴伸出后和周边护罩、传感器支架发生硬干涉。

　　从功能实现来看，这类组件区别于普通旋转减速电机的关键点，在于输出端不是连续回转，而是把减速后的转动通过内部转换结构变成定向直线位移，推力输出更平稳，适合需要固定行程、重复位置精度要求不极端但动作频次较高的工位。内部齿轮级的排布全部收纳在方形箱体内，箱体既作为齿轮啮合的支撑基座，也承担密封和储脂空间，侧壁厚度在建模时要兼顾刚性与整机重量，过薄会在长期推压负载下出现箱口变形，导致齿轮啮合间隙变大、输出轴卡滞；过厚则会挤占设备内部的安装空间，也增加不必要的运动惯量。

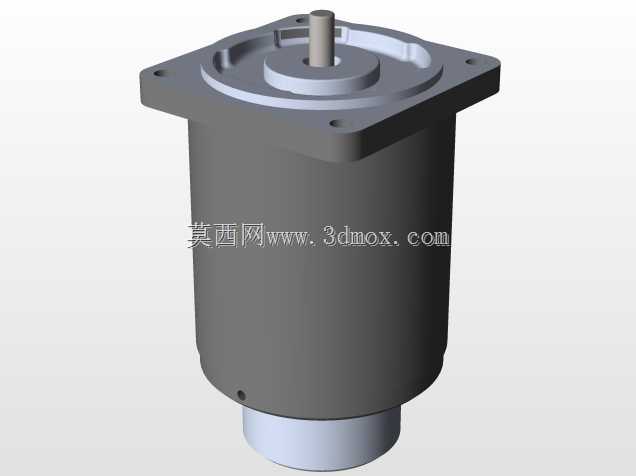

　　下部圆柱段和电机的对接止口是装配的关键基准，止口的同轴度直接决定电机轴和减速输入端的对中精度，建模时要严格控制止口直径、深度以及连接螺孔的位置度，否则现场装配会出现电机轴别劲、运行噪音偏大、寿命缩短的问题。输出轴本身做了台阶定位，轴肩和箱体内部的导向套配合，既约束轴的径向摆动，也承受直线动作时的侧向力，轴端的平面或键位结构要根据末端连接件的形式确定，保证推力传递不打滑。

　　在设备选型阶段，工程师拿到这类数模首先要核对三个边界：一是安装法兰的孔距是否适配现有安装板，二是输出轴的行程和伸出长度是否满足工位动作要求，三是下部电机段的外径是否和周边走线、拖链留有安全间隙。三维建模过程中，所有配合面都要按实际装配公差留好余量，比如止口采用小间隙配合，安装孔做适当的过孔设计，既方便装配对位，也能补偿少量的机架焊接或加工误差。

　　实际产线应用里，这类组件常装在装配工位侧面做工件的推入定位，或者在分拣道口做挡料伸缩，负载多为水平方向的轻载推阻，因此箱体侧面不需要额外做加强筋，但如果是垂直顶升使用，就要在数模阶段校核安装螺钉的抗拉强度，同时确认输出轴的导向长度足够，避免偏载导致轴弯曲。组件外表面没有多余的凸起结构，方形箱体的棱边做了轻微倒角，既避免装配时划手，也方便擦拭设备表面的油污。

　　从结构拆解的角度看，上部箱体和下部筒体通过止口加周向螺钉连接，拆开后可以直接接触到内部的齿轮副和直线转换机构，维护时不需要把整个组件从设备上完全拆下，松开侧面的紧固螺钉就能分开两段，补充润滑脂或者检查齿轮磨损。输出轴的导向套嵌装在箱体上盖中心，属于易损件，建模时把它做成独立零件，后期磨损后可以单独更换，不用整体报废箱体，能降低设备的后期维护成本。

　　整机的重心落在下部圆柱段的轴线上，安装后悬臂量很小，即使设备运行中有轻微振动，也不会出现输出轴偏移的情况。走线接口位于筒体侧面，建模时要把接口的位置和朝向标注清楚，方便电气工程师规划电机线缆的走向，避免线缆和直线运动的输出轴发生缠绕。整个组件没有复杂的异形曲面，全部以规则的圆柱、方块和孔位特征构成，建模过程中参数化特征清晰，后续如果要衍生不同行程、不同减速比的型号，只需要修改齿轮参数和输出轴长度，就能快速生成新的衍生结构，不用从零开始重建模型。
