2512封装表面贴装片式电阻器

　　在消费电子主板、工业控制板卡、汽车电子控制单元以及电源模块的PCB布局中，2512封装的片式电阻是极为常见的被动元件。这类元件承担着限流、分压、采样、阻抗匹配等基础但关键的电路功能，其三维模型的准确性直接影响到PCB结构干涉检查、整机装配空间预留以及散热路径评估的可靠性。

　　从实际选型与装配角度看，2512对应公制6332尺寸，即本体长度约6.3mm、宽度约3.2mm，属于大尺寸片式电阻。相比0402、0603、0805等小型封装，2512能够承载更大的额定功率，通常用于电源输入回路、电流采样节点、功率泄放路径等对功率耐受能力要求较高的位置。建模时需要严格还原两端金属电极的宽度与厚度，因为焊盘设计、钢网开口以及回流焊后的焊点形态都与这些边界尺寸直接相关。若电极尺寸偏差过大，在虚拟装配中可能出现焊点与PCB焊盘错位、元件与周边塑封器件或结构件干涉等问题，导致样机阶段反复改板。

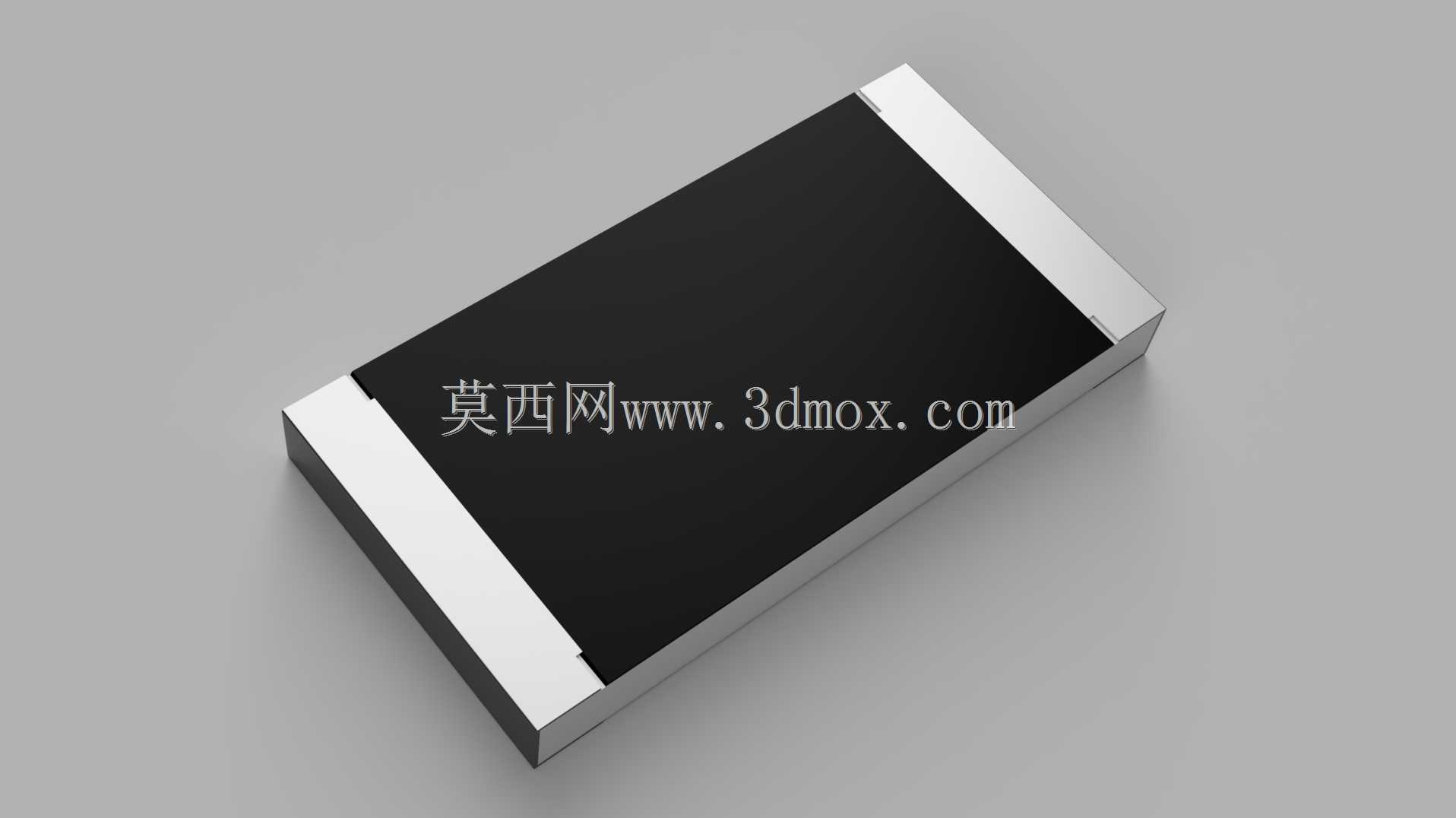

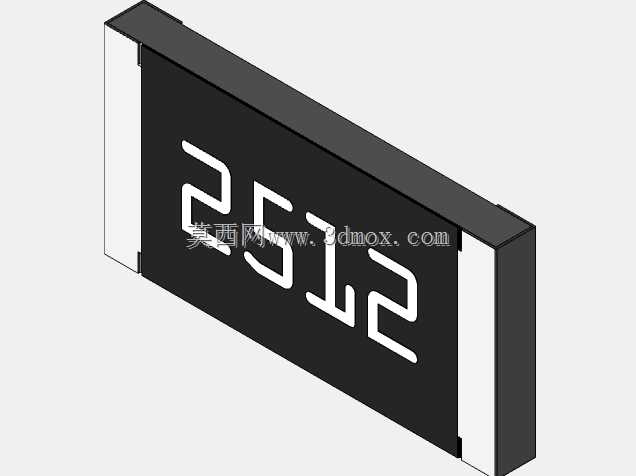

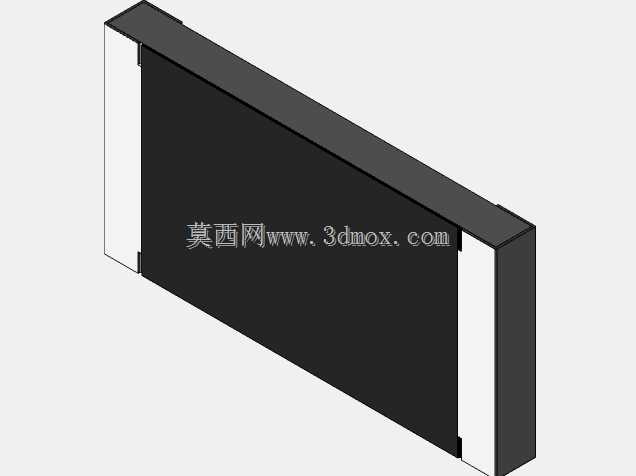

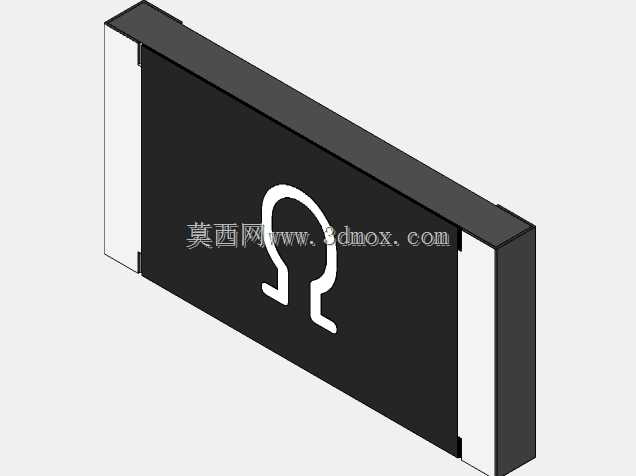

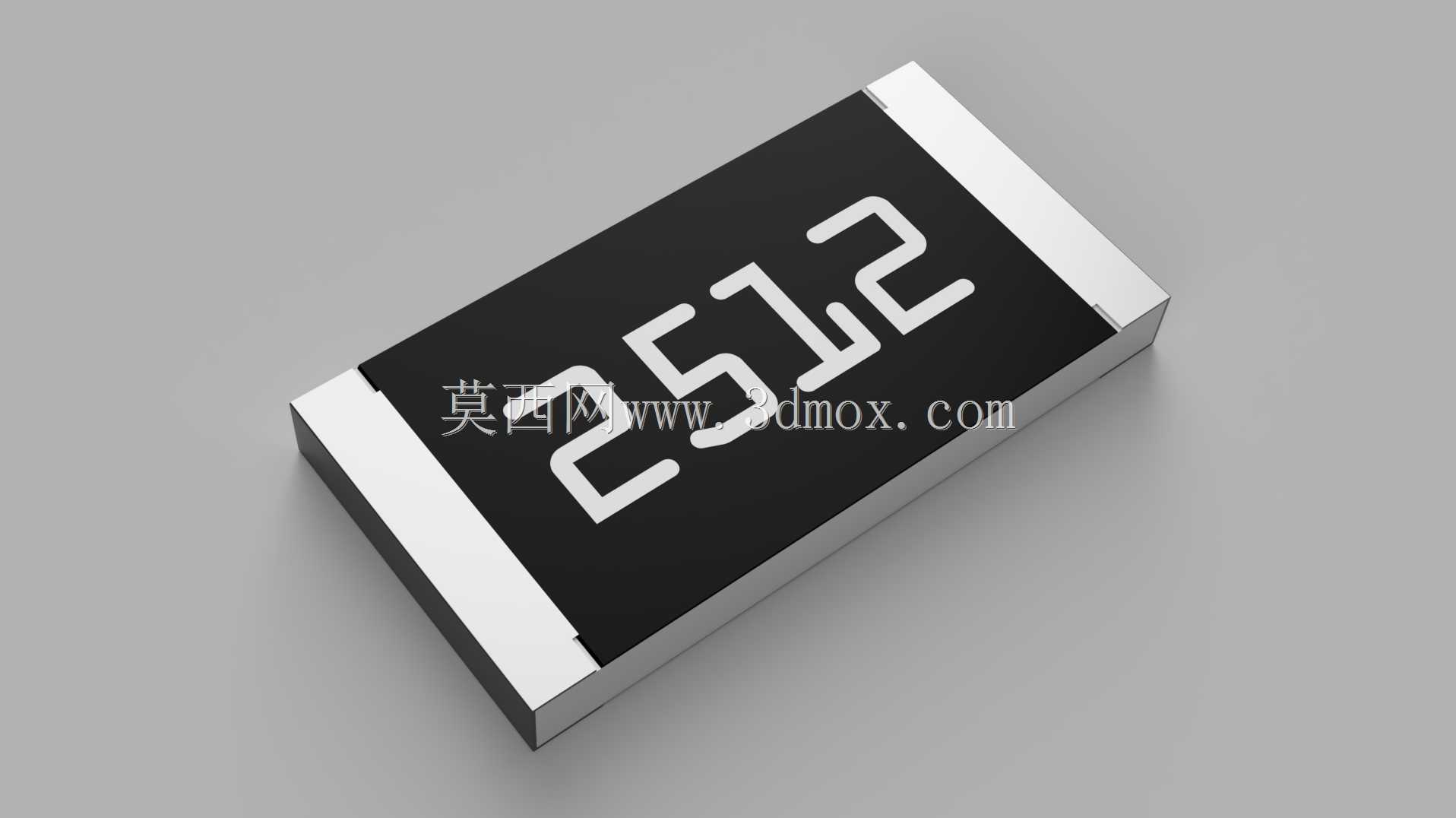

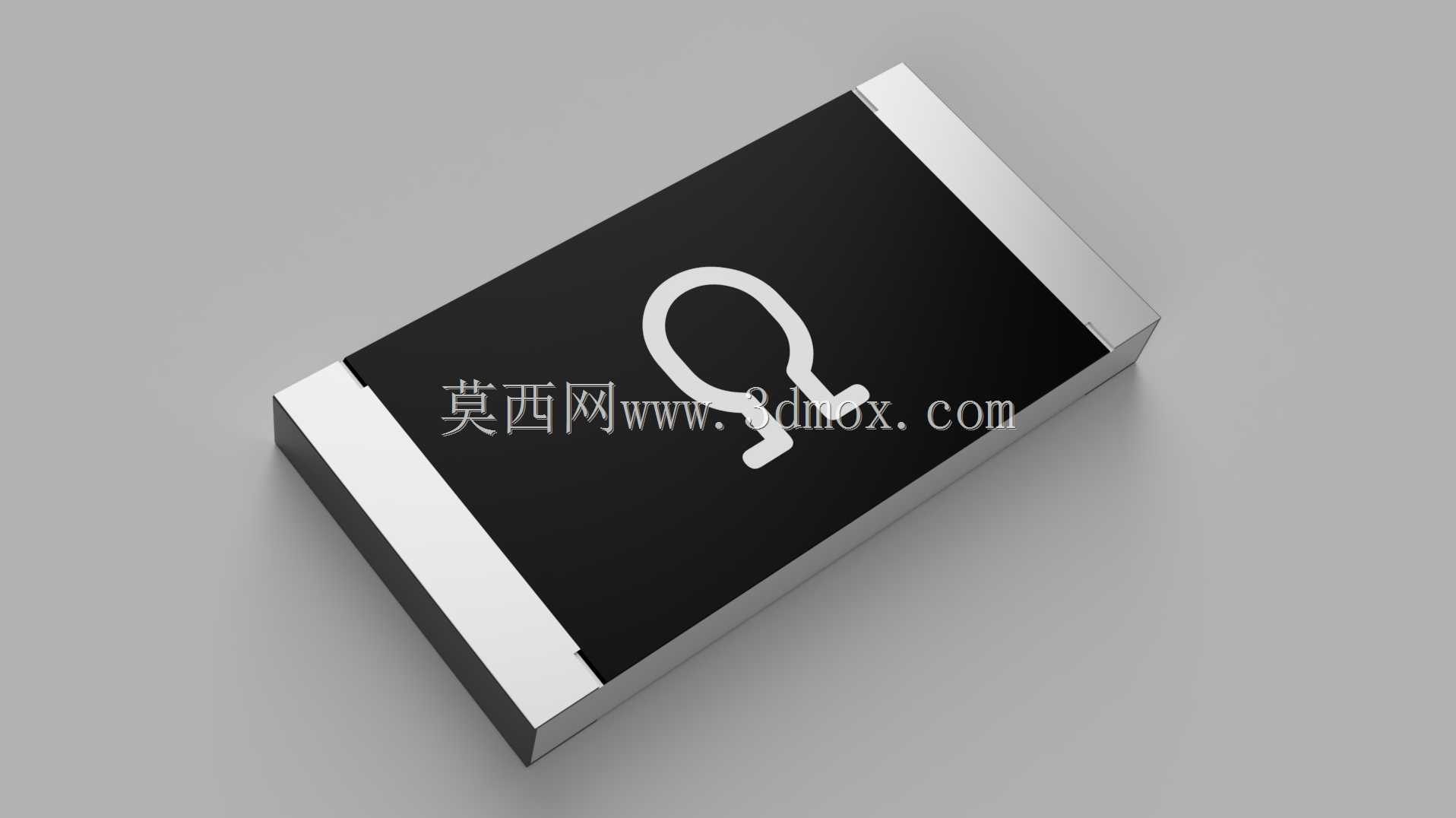

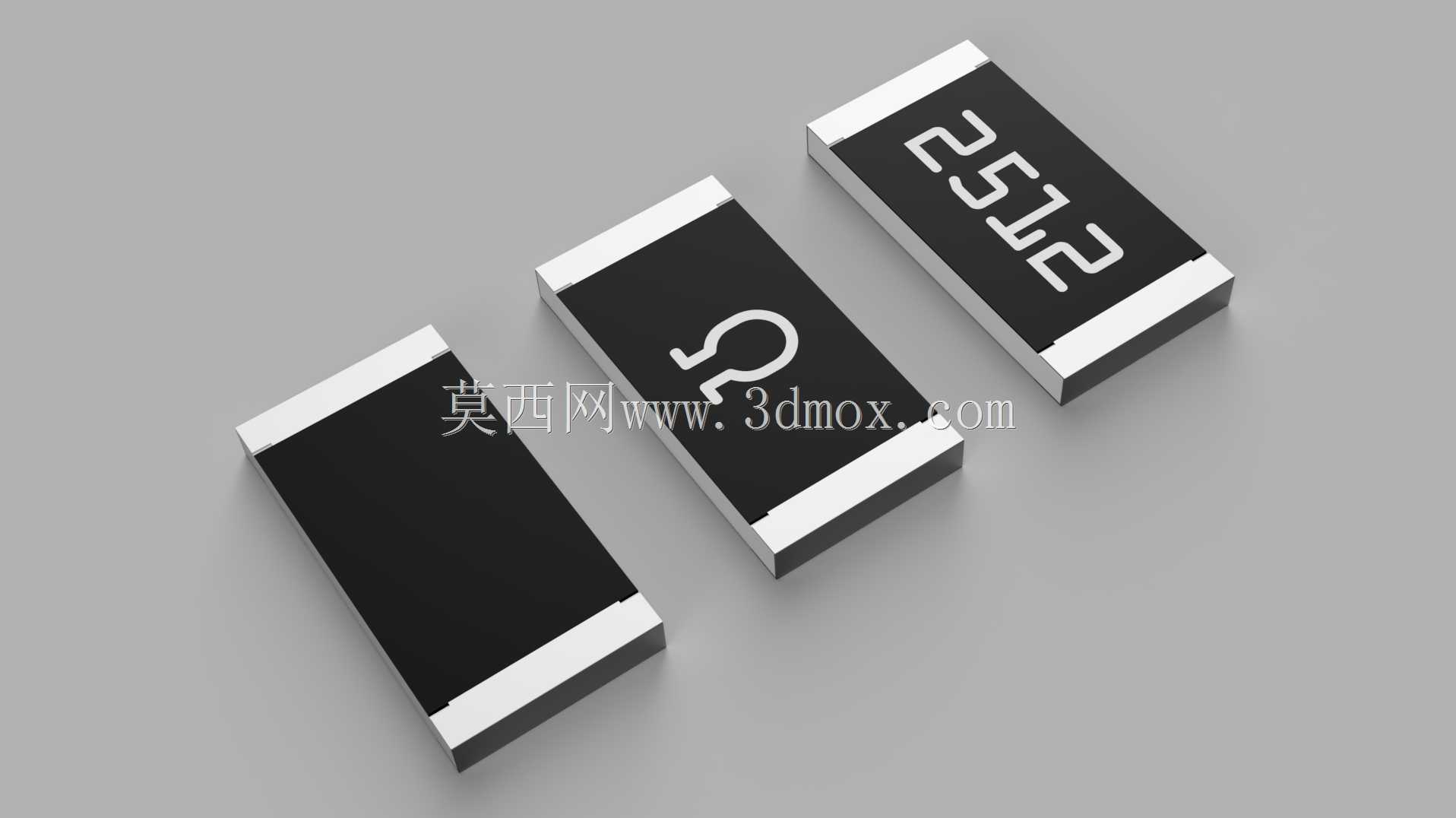

　　该模型的外形以长方体陶瓷本体为主体，两端覆盖银白色端电极，顶面标识区清晰呈现阻值代码与欧姆符号。建模过程中，本体棱角与电极边缘的处理需要兼顾真实工艺特征与三维软件的运行效率：陶瓷基体边缘并非绝对锐利，端电极与本体之间存在细微的台阶过渡，这些细节在进行近景渲染或产品展示时能够提升真实感；而在整机布局阶段，简化后的包络体则可用于快速校核安装空间。顶面丝印的方向也需要保留，因为在PCB装配可视化与生产指导中，丝印方向关系到极性识别与贴片坐标校验，尽管普通电阻本身无极性，但统一的标识方向有助于产线视觉检测与人工复核。

　　设计思路上，这类片式元件的模型通常采用参数化方式建立，将本体长度、宽度、厚度、电极宽度、电极高度等设为可调整变量。这样在面对同封装不同阻值、不同功率等级的电阻时，只需微调参数即可衍生出系列型号，无需逐个重新建模。对于结构工程师而言，模型的安装边界比外观细节更重要：元件底部到PCB表面的间隙、端电极外侧的最大轮廓、元件顶面的最高高度，这三个尺寸决定了它与上方屏蔽罩、散热片、外壳筋位之间的安全距离。在电源类产品中，2512电阻工作时会产生一定温升，周边若靠近电解电容、塑胶插接件等热敏部件，必须通过三维模型提前核对间距，避免长期受热引发老化或失效。

　　在自动化产线适配方面，2512电阻的外形尺寸还影响吸嘴选型与飞达配置。模型中本体顶面的平面度区域需要准确表达，因为贴装设备的真空吸嘴需要吸附在该区域；若顶面标识凹槽或弧度被过度简化，可能导致吸嘴路径仿真与实际工况不符。此外，在进行波峰焊或选择性波峰焊的工装设计时，元件本体与挡锡条、压扣之间的位置关系也依赖精确的三维轮廓。

　　从电路功能角度看，2512电阻常用于电流采样回路，例如在电机驱动、开关电源输出端串联毫欧级电阻，通过测量其压降换算回路电流。这类应用对电阻的功率、温度系数和长期稳定性要求较高，而结构模型虽然不直接体现电性能参数，但准确的封装尺寸能够帮助硬件工程师在有限的板卡面积内合理布置大功率电阻，并预留足够的铜箔散热面积。两端电极与PCB铜箔的接触面积在模型中应与实际焊盘匹配，这样在热仿真时才能正确估算热量通过焊点向铜箔传导的路径。

　　在维修与返修场景中，2512电阻的较大尺寸反而带来一定便利：烙铁头或热风枪更容易对准两端电极，返修时对邻近小元件的热影响相对可控。三维模型若用于维修指导动画，可清晰展示镊子夹持位置、烙铁接触点以及元件取放方向，帮助操作人员避免损坏焊盘或陶瓷基体。

　　总体而言，2512片式电阻的三维建模并非简单绘制一个长方体，而是要围绕SMT装配、PCB布局、散热校核、产线适配和维修操作等实际工程环节，还原决定安装与使用的关键几何特征。准确的模型能够在设计早期发现空间冲突与工艺隐患，减少物理样机迭代次数，提升板卡与整机结构的一致性。
