航空飞行员膝板平板固定托架

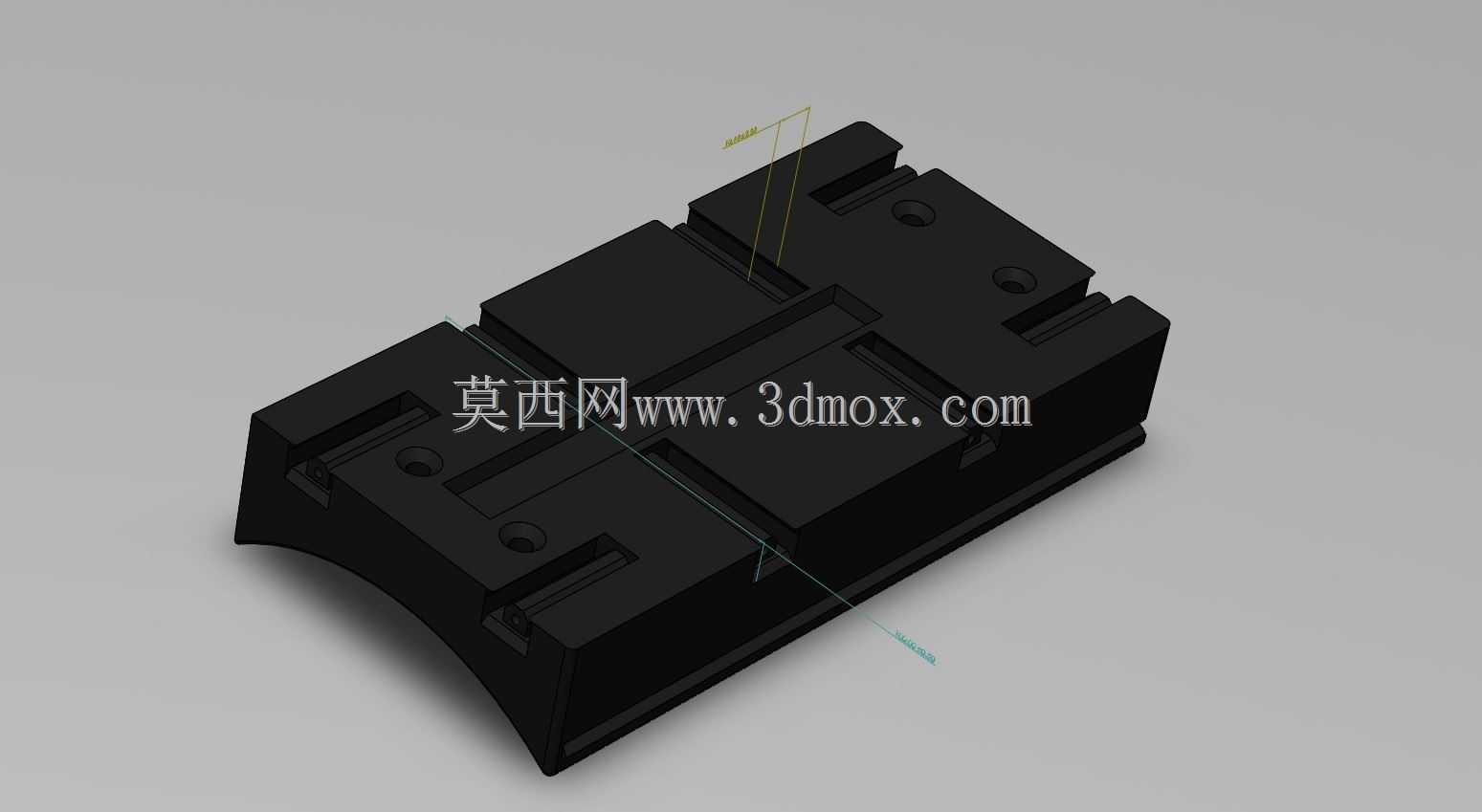

　　该托架的核心使用场景集中在通航驾驶舱、教练机座舱以及模拟训练舱内，飞行员在执行检查单、航图核对、参数记录时，需要把平板设备稳定固定在膝部上方，避免手持造成的操作分心。托架底部采用贴合大腿弧度的下凹曲面，曲面过渡处没有尖锐棱边，接触膝部时不会产生局部压痕，长时间佩戴也能保持相对舒适的姿态。

　　从承载能力来看，整体框架可承受约15kg的竖向载荷，这个冗余量并非单纯为了承载平板自重，更多是考虑飞行过程中遇到颠簸、推杆压腿、紧急制动等工况时，托架不会因瞬时冲击发生断裂或松脱。主体承力部分采用一体化长槽型框架，框架内部预留了多条加强筋走向，筋板高度沿受力方向渐变，在中部弯矩最大区域筋高最高，向两端逐步降低，既控制了整体重量，又保证了抗弯刚度。

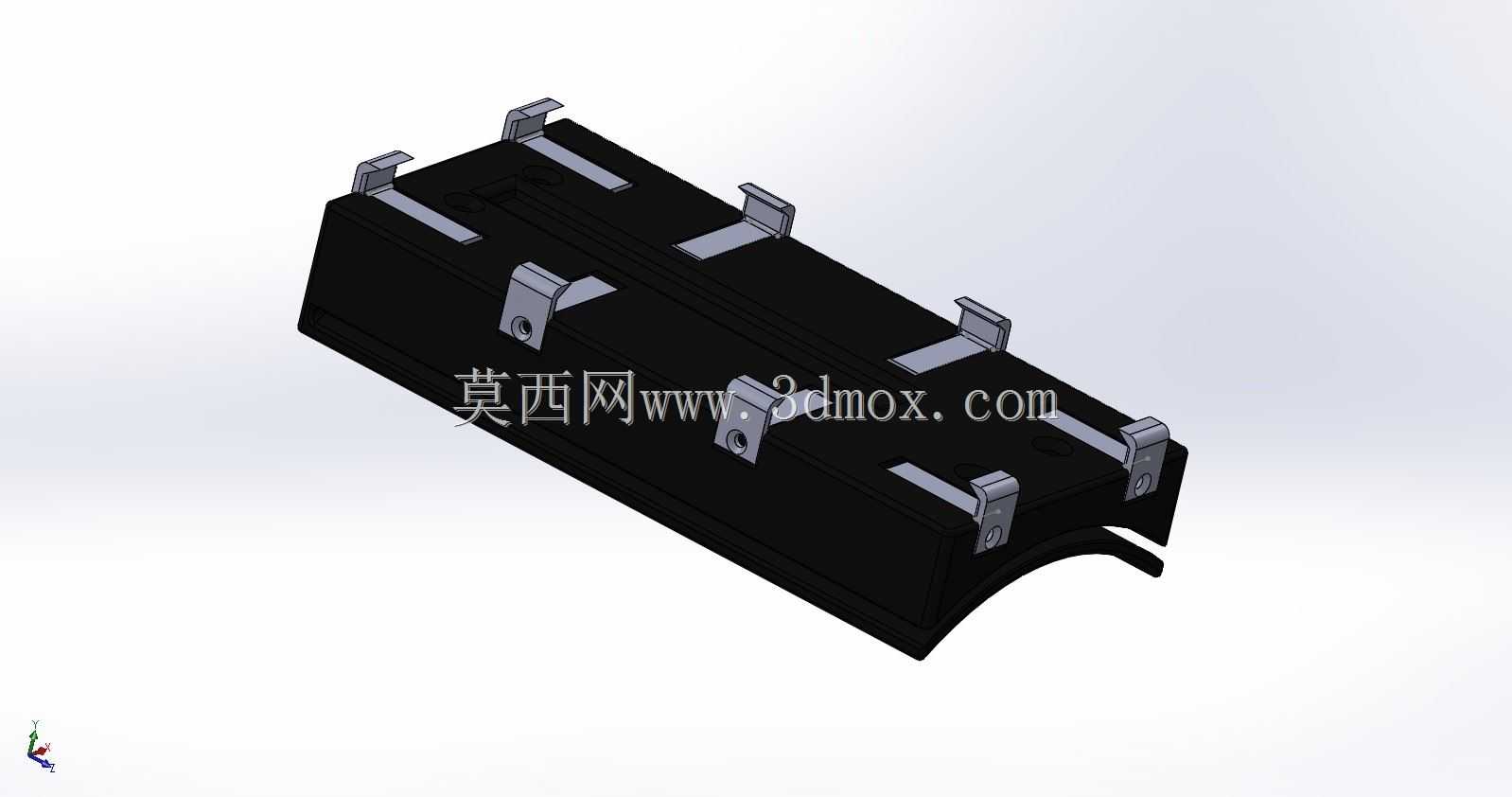

　　平板固定依靠多组金属卡扣完成，卡扣沿托架长度方向成对布置，位置对应10英寸以下平板的侧边受力区。卡扣根部设计有小幅摆动余量，装配时可以先卡入一侧，再轻压另一侧完成锁定，不需要额外工具。卡扣与平板接触的端面预留了缓冲垫安装位，实际使用时可粘贴橡胶垫，既防止金属边缘划伤平板边框，也能在振动环境下抑制卡扣与设备之间的磕碰异响。

　　托架上表面并非完整平面，而是沿长度方向开设多条通槽，这些槽体一方面用于减轻结构重量，另一方面为绑带、魔术贴或数据卡收纳提供穿行空间。飞行员可根据腿部围度调整绑带走向，把托架牢牢束缚在大腿外侧，绑带受力点位于框架两侧的低位凸耳上，凸耳与主体框架采用圆角过渡，避免应力集中导致开裂。

　　设计过程中优先约束的是安装边界而非外形美观。框架宽度控制在普通成年人腿部可稳定支撑的范围内，长度方向覆盖10英寸平板的主要支撑区，两端不额外延伸，避免在操纵杆、油门杆附近形成干涉。卡扣抬起后的最大开口尺寸适配常见平板带保护壳的总厚度，扣合后卡扣与平板边框之间保留微小间隙，防止温度变化导致塑料件膨胀后压损屏幕。

　　在结构细节上，卡扣与主体框架的连接轴孔采用同轴设计，轴孔周边做凸台加厚，反复开合时轴孔不易磨损失圆。框架底面的弧形轮廓依据人体膝部上方的大腿曲面拟合，弧度从前往后缓慢变化，佩戴时托架不会向前滑移。对于需要频繁取用平板的场景，卡扣的解锁行程控制在手指可直接拨动的范围内，戴飞行手套也能完成操作。

　　该托架还兼顾了训练与实际飞行的差异需求。在模拟训练舱中，托架可配合不同尺寸的训练平板使用，多组卡扣位置能够兼容7到10英寸之间的设备宽度；在真实座舱中，托架不与安全带快卸锁、氧气面罩接口、腿带调节扣发生位置冲突。框架侧面没有突出的尖角，所有外露边缘均做倒角处理，避免在紧急弹射或快速撤离时勾挂飞行服。

　　从建模角度看，长框架主体适合采用抽壳加筋的方式构建，先完成底面弧形与侧壁轮廓，再在内部布置纵向与横向加强筋，最后在侧壁开孔安装卡扣。卡扣作为独立活动件，需要单独建立装配关系并保留转动间隙，装配后验证最大开启角与扣合状态下的干涉情况。绑带凸耳处应重点检查圆角区域的壁厚一致性，避免打印或成型时出现缩痕。整体结构没有复杂曲面，加工与成型难度较低，但对卡扣的位置度和框架的直线度有一定要求，这些尺寸直接决定平板装入后是否平整、受力是否均匀。
