传感器配套网体结构件三维造型

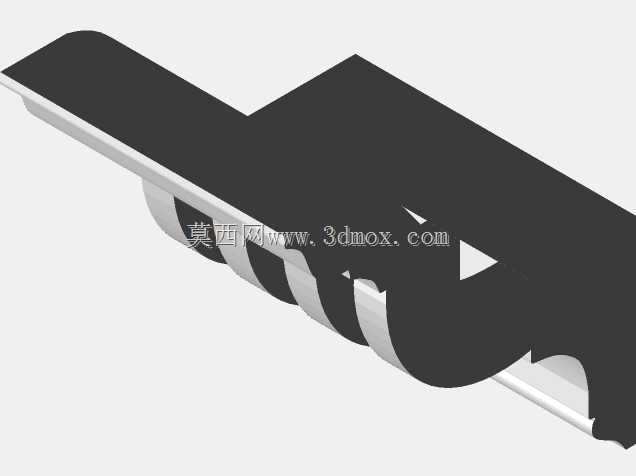

　　该网体属于传感器安装与防护体系中的小型五金结构件，整体采用薄金属板材经落料、折弯、局部冲压成型，外形呈长条形延伸布局，一端为平直安装翼板，另一端过渡为带弧形包络与多道镂空槽的网罩区域。平直翼板主要承担贴合安装面、传递定位约束的作用，其底面需保持较高平面度，避免装配后出现翘曲而影响传感器感应距离或受力状态。弧形包络段则围绕传感器敏感元件或相关功能模块形成半包围防护，既限制异物直接触碰核心部位，又通过连续镂空槽保证介质、气流或信号通道不被完全阻断。

　　从实际使用场景看，这类构件常见于位置检测、接近感应、流体状态监测或小型设备状态采集单元中。传感器在设备上往往不能裸露安装：一方面，加工切屑、粉尘、液滴或线束摆动可能磕碰敏感面；另一方面，传感器与被测对象之间需要稳定的相对位置。网体通过自身折弯形成的空间边界，把传感器限定在预定姿态内，同时让安装螺钉、卡扣或粘接面有可靠承托。平直段可贴附在机架侧壁、导轨旁、料道边缘或小型自动化模组的立板上，弧形段悬伸至检测点附近，使防护范围与感应范围重合。

　　结构设计上，翼板与弧形段之间不是简单直角折弯，而是通过过渡区分散应力。薄钣金件在长期振动环境中容易在折弯线附近产生疲劳裂纹，因此该模型在转折处保留了较平顺的轮廓，避免尖角突变。多道镂空槽沿弧形区域间隔布置，槽宽与筋条宽度需要兼顾刚性与通透率：筋条过窄会降低抗冲击能力，槽孔过小则会削弱网体对介质通过、信号耦合或散热的帮助。端部圆弧轮廓能够减少安装时对操作人员和线束的划伤，也便于在狭小空间内推入装配位。

　　安装边界方面，该件的主要约束来自翼板贴合面与弧形段包络空间。翼板长度决定了螺钉孔或定位面的布置距离，设计时应保证固定点不落在折弯变形区，否则锁紧后会牵动弧形段偏移。弧形段的内径、开口方向和底部悬空高度共同决定可容纳的传感器外形尺寸；若传感器为圆柱状，圆弧半径应略大于本体外径，形成装配间隙而又不过度松旷。网体下方与被测运动件之间必须保留安全距离，防止振动时筋条擦碰旋转轴、往复滑块或传送带上的工件。

　　在三维建模过程中，这类零件不宜只按外观曲面处理，而应先建立板材中性层思路。先绘制平板展开轮廓，确定翼板外沿、镂空槽位置和端部形状，再按折弯顺序建立法兰边与弧形包络。折弯半径要与板材厚度、材料延展率匹配，避免在数控冲压或折弯工序中出现开裂。镂空槽端部若直接做成尖角，热处理或表面处理后易产生应力集中，工程上通常加小圆角过渡。模型中还需检查相邻面是否存在重叠、厚度是否一致，以及装配后是否与传感器接头、线束插头、紧固螺钉头发生干涉。

　　从选型角度看，网体并非独立承担检测功能，而是传感器可靠运行的辅助结构。它适合安装在空间紧凑、需要局部防护但又不能完全封闭的位置。若现场存在大量飞溅液体，镂空面积应适当减小或配合挡液板；若用于气流或颗粒检测，则槽孔方向应与介质流向一致，减少紊流和沉积。对于需要频繁调整传感器位置的工位，翼板上可预留长圆孔；对于固定工位，则采用圆孔定位更稳定。该结构件把安装、防护、避让和通透需求整合在同一钣金本体上，体现了小型传感单元在机械设备中精细化布置的典型思路。
