车载CD槽适配iPhone6系列手机支撑托架

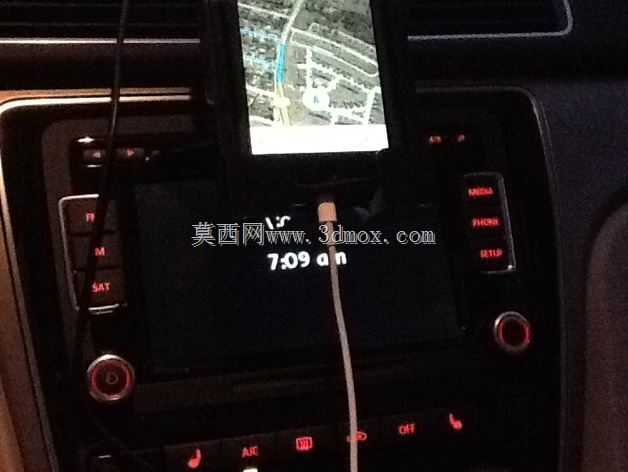

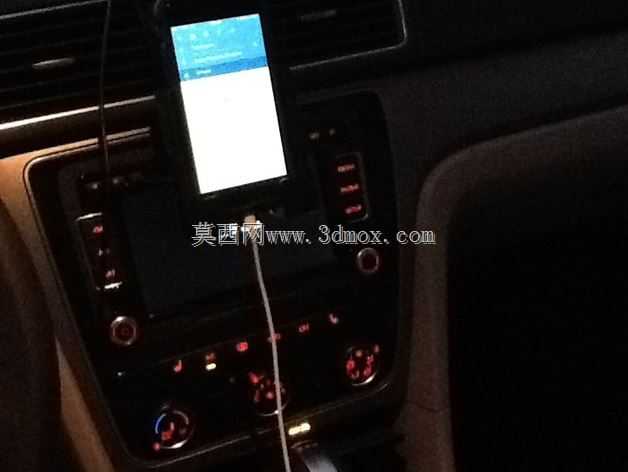

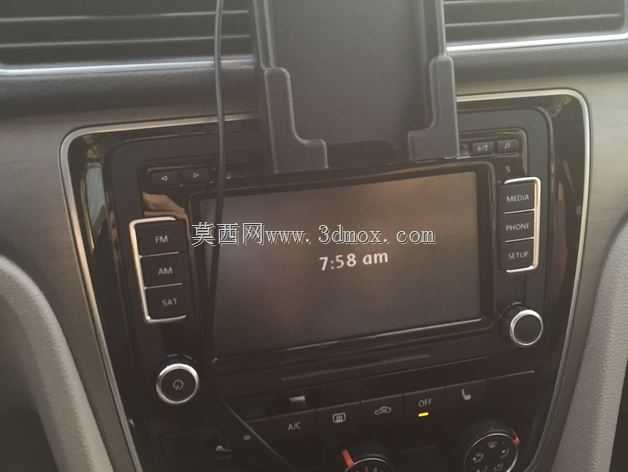

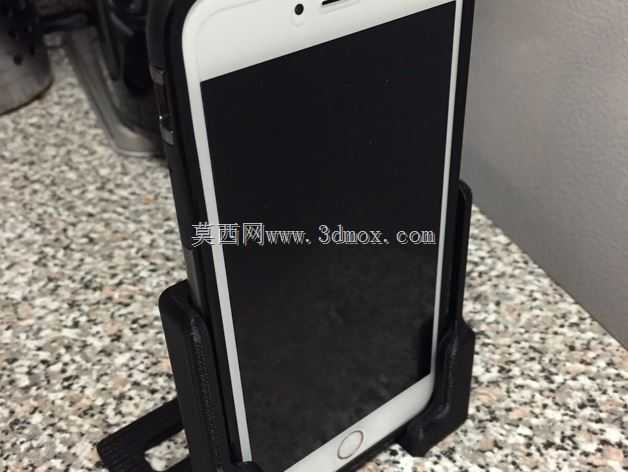

　　这款托架的设计初衷，是解决车载场景下iPhone6及同尺寸6Plus机型的放置固定问题，依托车辆中控台常见的CD插槽作为安装载体，不需要额外粘贴胶贴、也不用占用空调出风口位置，避免了传统出风口支架遮挡风向、粘贴式支架留胶损伤内饰的痛点。从实际装车使用的场景来看，日常通勤、短途自驾过程中，驾驶员需要将手机固定在视线平齐的中控台区域，方便查看导航信息、接打免提电话，这款托架插入CD槽后，依靠插槽本身的夹持间隙实现固定，不需要对车辆内饰做任何改装，插拔安装都不会在中控表面留下痕迹，适配绝大多数带有标准前置CD插槽的乘用车型。

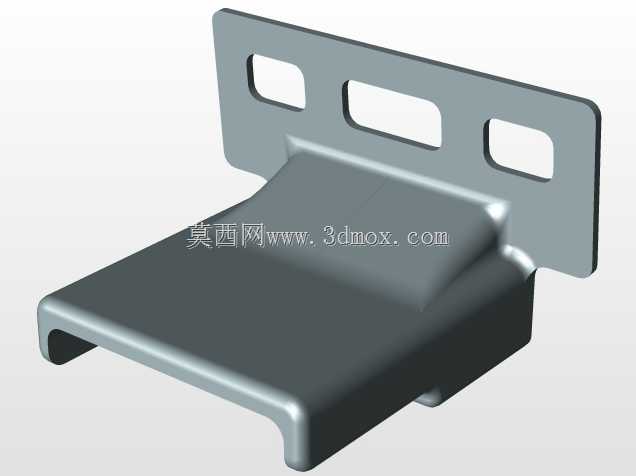

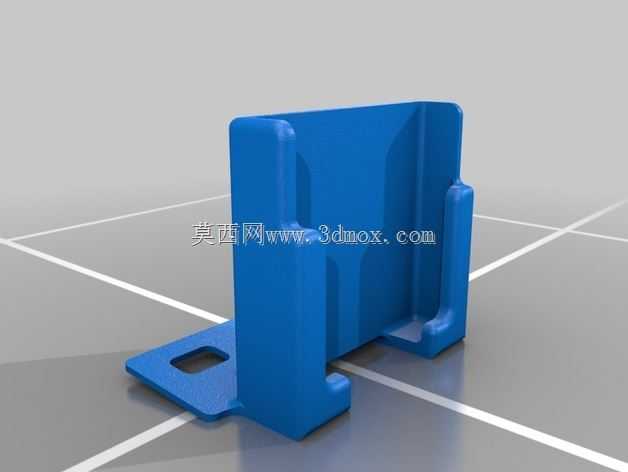

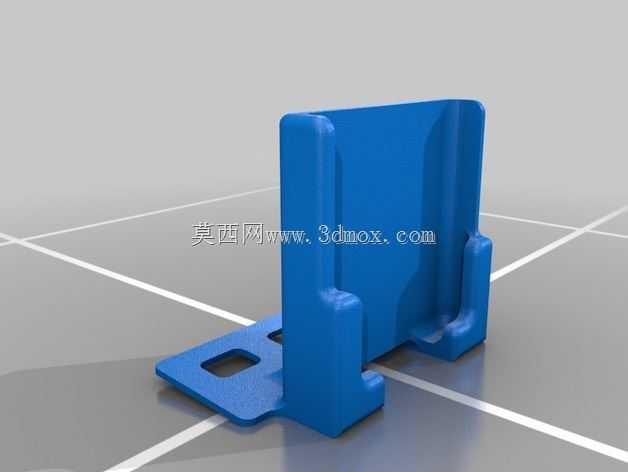

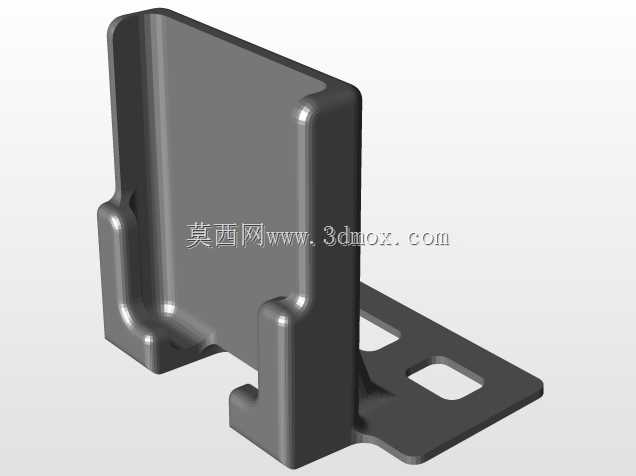

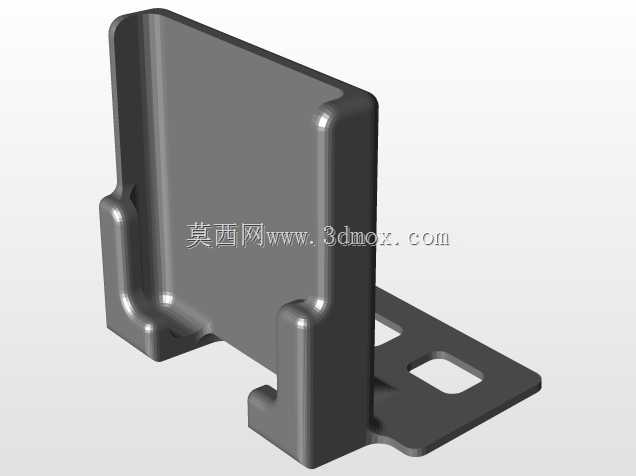

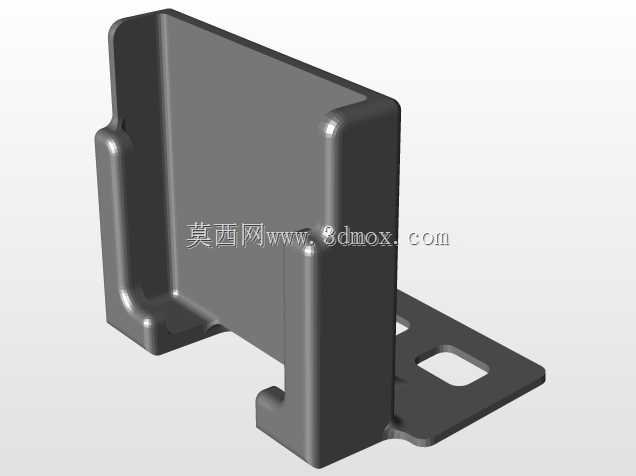

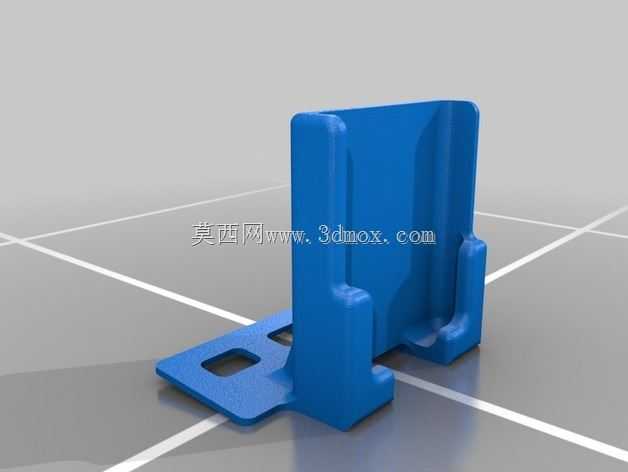

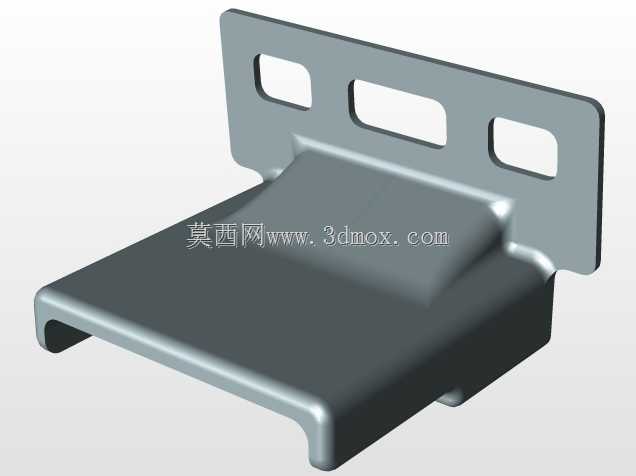

　　从结构功能设计来看，托架整体分为插装固定段和承托支撑段两个部分，插装段做了等厚的直板结构，厚度匹配标准CD碟片的插入间隙，插入后不会松旷晃动，同时不会影响CD机内部的碟片夹持机构，不需要使用CD功能时可以长期插装在位，需要使用CD机时直接拔出即可，操作没有额外门槛。承托段做了带镂空槽的平板结构，三个等距的矩形镂空一方面可以减轻托架整体重量，降低CD插槽长期承重的负载，另一方面镂空结构可以减少注塑成型过程中的缩痕问题，同时给手机底部留出散热间隙，避免手机导航过程中持续发热积温。承托面做了细密的横向防滑筋条，筋条高度控制在0.3mm左右，既可以增大和手机背面、侧边的摩擦力，防止车辆行驶过程中颠簸导致手机滑落，又不会因为筋条过高硌伤手机外壳。支撑立板和承托平板之间做了三角加强筋结构，筋条从立板根部延伸到承托板三分之二的位置，保证承托手机重量时不会出现连接处断裂的问题，立板的高度刚好贴合手机背部的中上区域，不会遮挡手机底部的充电接口、扬声器开孔，手机插着充电线使用时也不会和托架产生干涉。

　　从安装边界尺寸来看，插装段的宽度匹配标准CD插槽的120mm通用宽度，插入深度控制在45mm，不会顶到CD机内部的机芯结构，承托板的宽度做到80mm，刚好可以承托iPhone6及6Plus的机身宽度，承托板向外伸出的长度为65mm，手机放置后重心落在CD插槽的受力范围内，不会出现杠杆力导致托架翘头松脱的问题。立板的倾斜角度做了15度的后仰设计，手机放置后屏幕刚好朝向驾驶员的视线方向，不需要刻意低头就能看清屏幕内容，符合车载场景下的人机工程要求。承托板的前端做了2mm高的挡边，挡边做了圆角过渡，不会刮伤手机的中框，挡边的位置避开了手机底部的麦克风、充电接口区域，插线、操作屏幕都不会被挡边干涉。

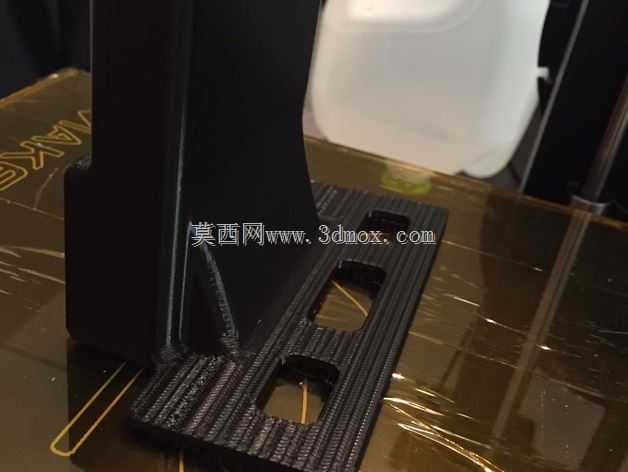

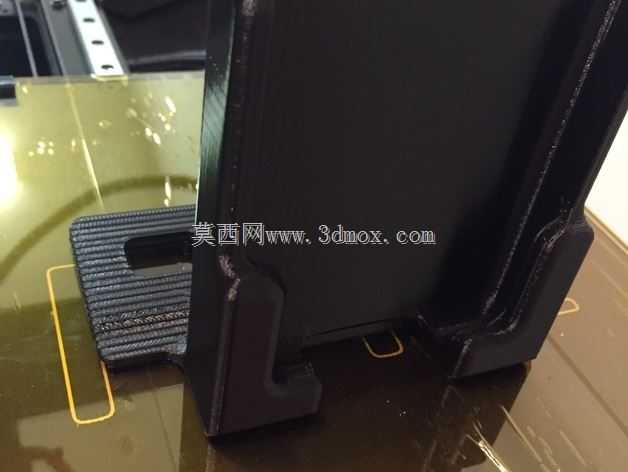

　　设计过程中也考虑了3D打印制作的工艺适配性，整个结构没有悬空的大角度斜面，所有加强筋、防滑筋的厚度都控制在2mm以内，打印时不需要额外添加支撑结构，打印完成后只需要简单去除毛边就可以直接使用，材料选择上用常规的PLA或者ABS材料都能满足强度要求，日常使用中承受手机的重量完全不会出现变形问题。针对不同车型CD插槽的松紧度差异，插装段的两侧还预留了粘贴薄绒布的余量，如果遇到插槽间隙偏大的车型，可以在插装段两侧贴一层0.5mm厚的绒布胶带，增大摩擦力的同时避免刮花CD插槽的内饰表面。实际使用测试中，车辆经过减速带、颠簸路面时，手机都能保持稳定固定，不会出现移位、滑落的情况，承托板的镂空结构也能让手机导航时的热量及时散出，长时间使用也不会因为积温导致手机降频。和市面上常见的磁吸式、出风口夹持式支架相比，这款CD槽托架的固定位置更靠近驾驶员视线，观察导航时的视线偏移角度更小，行车安全性更高，同时不会遮挡空调出风口，冬夏季开空调时不会影响车内的送风效果，也不会因为出风口的冷热风直吹手机，导致手机温度异常影响电池寿命。
