D-bot机型E3D V6挤出机适配安装结构

　　这款适配D-bot机型的E3D V6规格1.75mm耗材挤出安装结构，是桌面级熔融沉积3D打印设备核心送料挤出端的配套安装组件，主要应用于DIY组装、改装升级的CoreXY结构桌面3D打印场景，承担耗材稳定输送、打印头定位安装、散热风道整合的核心作用，直接影响打印过程中耗材进给精度、出丝稳定性以及长时间打印的热端散热效率。从实际使用场景来看，这类挤出安装结构多用于个人DIY打印设备搭建、小型创客工坊设备改装、桌面级商用打印设备的备件替换场景，适配欧标20系列铝型材搭建的D-bot机型机架，安装位置处于X轴运动滑台的前端，直接承载E3D V6热端、散热风扇、导料管以及部分机型的自动调平传感器，在打印过程中随X轴做高速往复运动，

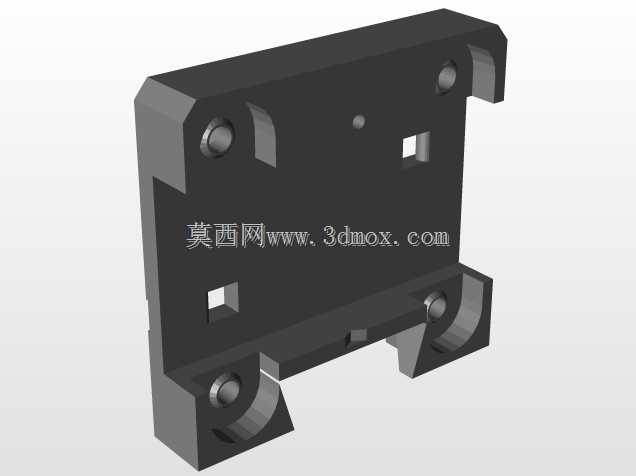

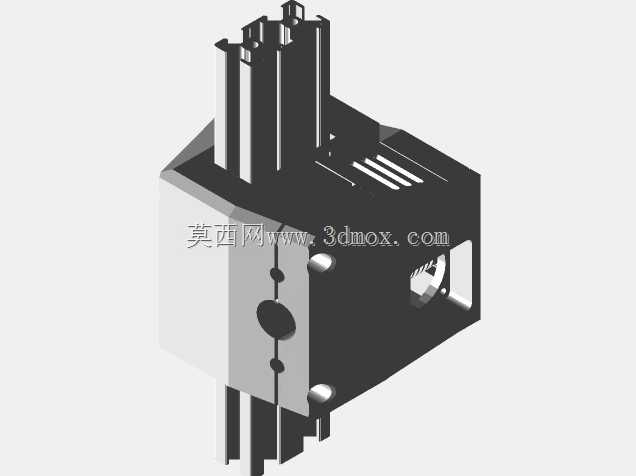

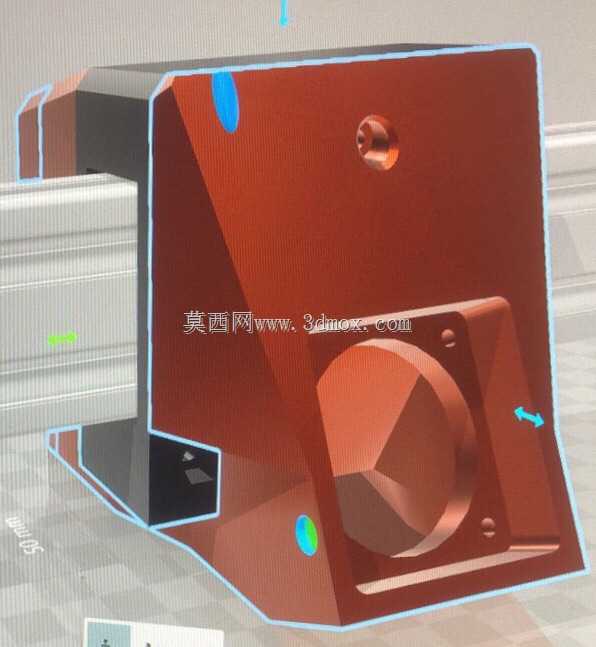

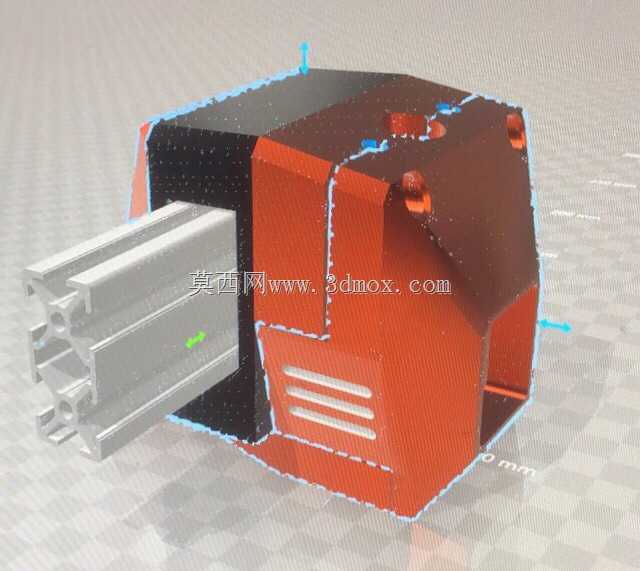

　　因此结构设计上需要兼顾安装强度与轻量化要求，避免运动过程中产生多余振动影响打印层纹精度。从功能特性来看，该结构采用分体式卡扣设计，主体安装座预留了E3D V6热端的标准安装孔位，孔位公差控制在0.1mm以内，能够保证热端垂直于打印平台，避免出丝偏移导致的打印件尺寸偏差；侧面预留的散热槽位对应热端散热风扇的出风方向，能够引导气流直接覆盖热端散热鳍片，避免热量向上传导导致耗材提前软化堵头；与铝型材连接的一侧采用嵌入式卡位设计，不需要额外打孔即可卡在20系列铝型材的槽位上，配合T型螺母即可完成快速固定，安装调整时可以沿型材槽位滑动调整前后位置，适配不同长度的热端或者导料管安装需求。设计思路上，该结构优先考虑了3D打印自制的可行性，

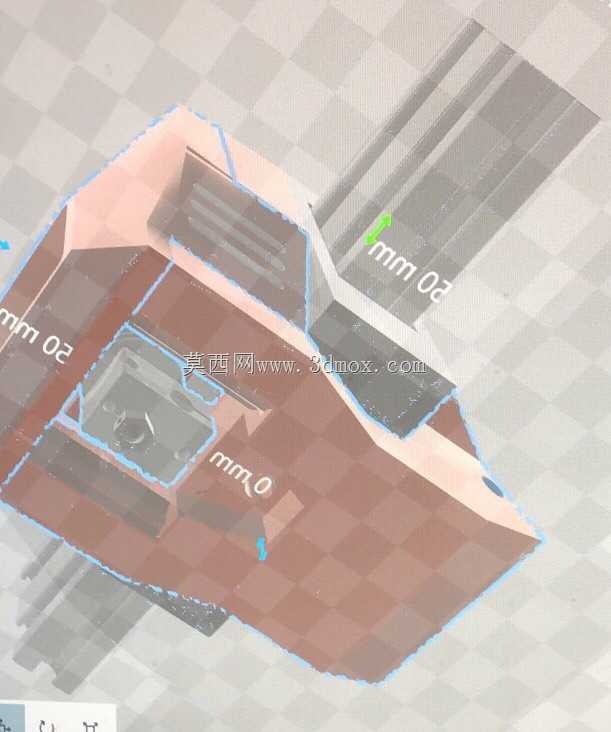

　　整体壁厚控制在2.5mm-3mm之间，没有大角度悬空结构，使用普通PLA或者PETG耗材即可直接打印制作，不需要额外添加支撑；结构边角做了R2的圆角过渡，避免打印过程中应力集中导致的安装座开裂；走线槽位整合在结构内侧，能够将热端加热线、热敏电阻线、风扇线材全部收纳在槽内，避免运动过程中线材拖拽剐蹭打印件。从安装边界尺寸来看，该安装座整体长宽高控制在62mm48mm55mm范围内，安装后突出铝型材安装面的距离为42mm，不会与D-bot机型的X轴同步轮、皮带传动结构产生运动干涉；热端安装孔中心距离铝型材安装面的高度为32mm，适配标准E3D V6热端安装后，喷嘴突出安装座底部的距离为8mm，预留了足够的风扇安装以及风道导流空间，

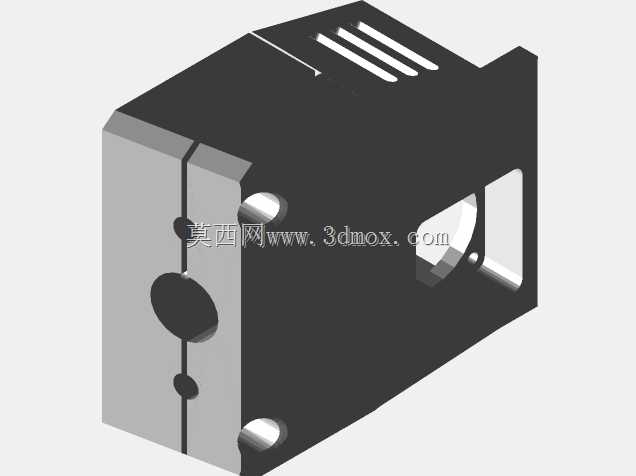

　　同时不会因为喷嘴伸出过长导致打印过程中晃动。实际装配过程中，该结构不需要额外定制机加工零件，所有配合面均适配标准件尺寸，铝型材卡位的槽宽为6mm，刚好适配20系列铝型材的槽口尺寸，安装时只需要将卡位对准型材槽推入，锁紧2颗M4 T型螺母即可完成固定，热端固定采用2颗M3螺丝从侧面锁紧，不需要在热端散热块上额外攻丝，拆装维护时可以单独拆下热端清理喉管，不需要整体拆卸安装座，能够大幅降低日常维护的时间成本。针对长时间打印的工况，该结构的散热槽采用三槽平行设计，单槽宽度3mm，能够让散热风扇的气流直接穿过鳍片间隙，相比封闭结构的安装座，热端散热块的温度可以降低4-6摄氏度，有效减少长时间高温打印时的堵头概率；结构上预留的导料管安装孔为4.1mm，刚好适配外径4mm的PTFE导料管，插入后可以通过顶部的塑料快插头锁紧，保证耗材输送过程中没有多余间隙，避免回抽时产生耗材虚位导致的出丝不均问题。
