弹簧复位线性驱动位置传感元件结构

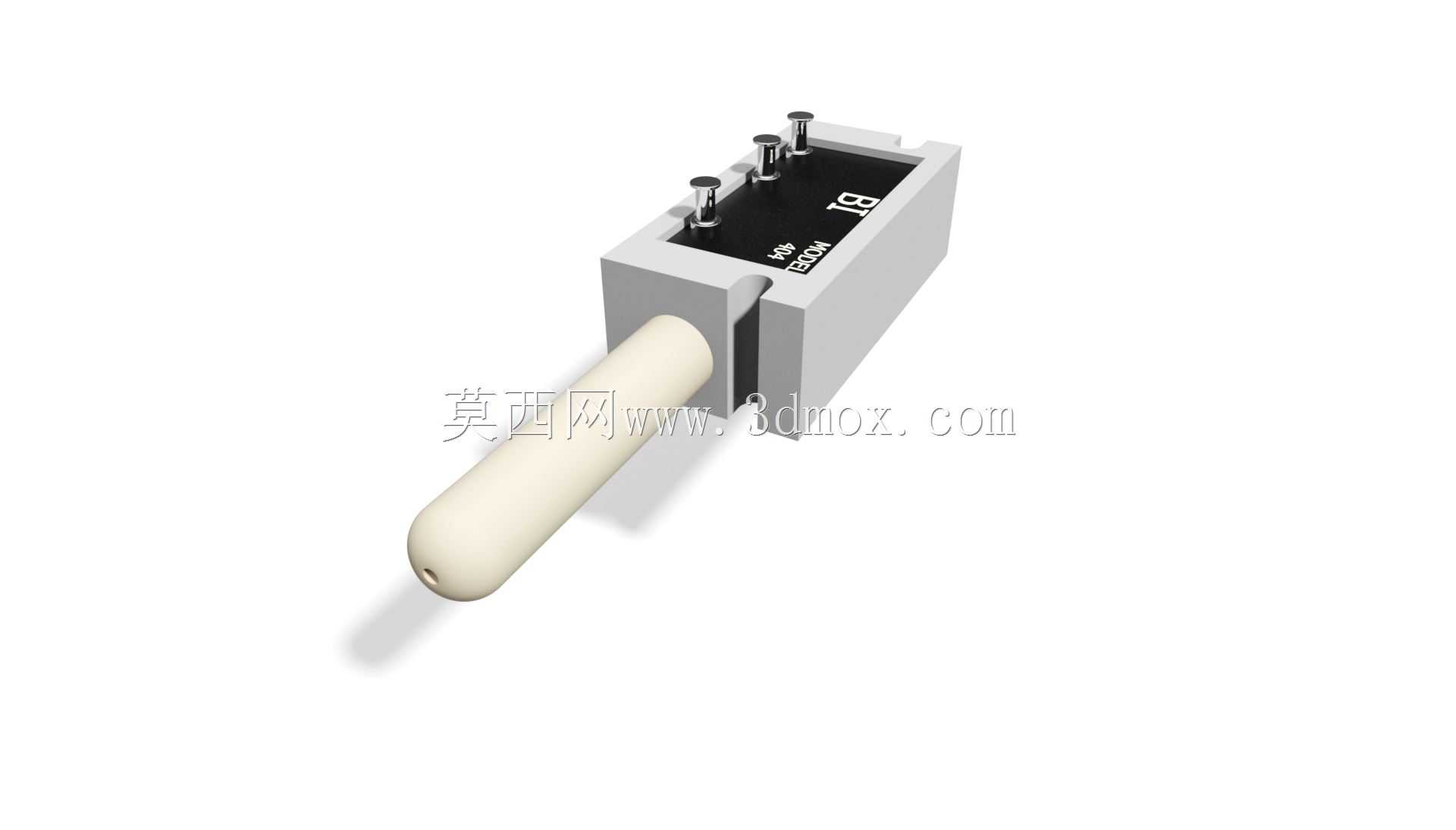

　　在自动化产线的工位定位、小型机械手的行程反馈、汽车电控系统的位移检测、实验室仪器的微调位置采集这类场景里，短行程的线性位置反馈元件一直是紧凑结构设计里的常用选型，这类元件不需要大的安装空间，却能在有限的机械行程内提供连续的位置信号，给控制系统提供精准的位置判定依据。这次拆解建模的这款线性位置传感元件，核心是10kΩ阻值规格的弹簧复位结构，驱动杆的运动轨迹为直线，自带的复位弹簧能在外部驱动力撤除后自动将驱动杆回弹至初始位置，不需要额外设计复位机构，能大幅简化安装端的结构设计。从实际使用的工况来看，这类传感元件常被用在需要频繁做短行程位置检测的位置，比如自动化设备里的气缸到位检测、工装夹具的夹紧位置确认、小型机器人关节的直线位移反馈、

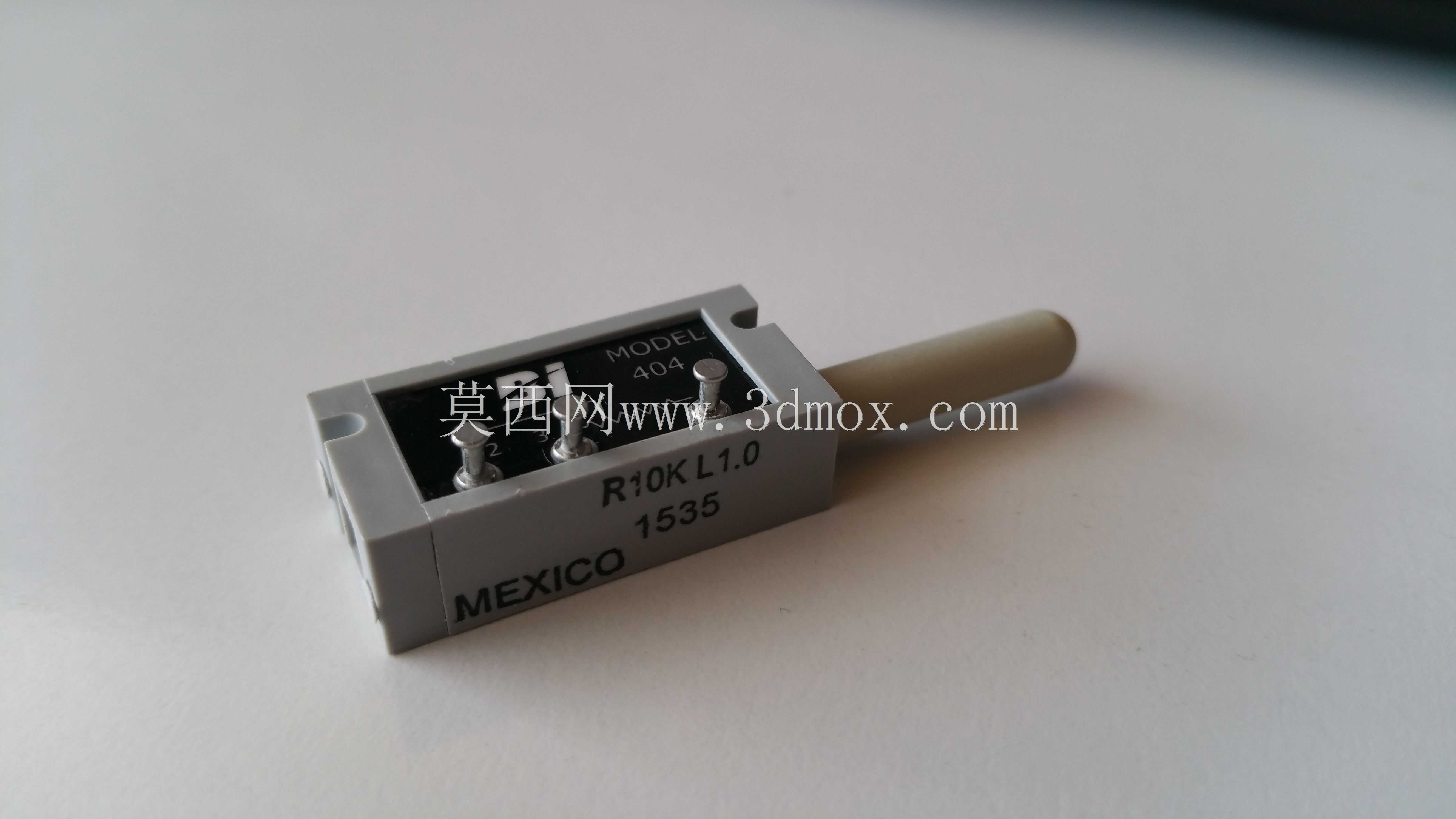

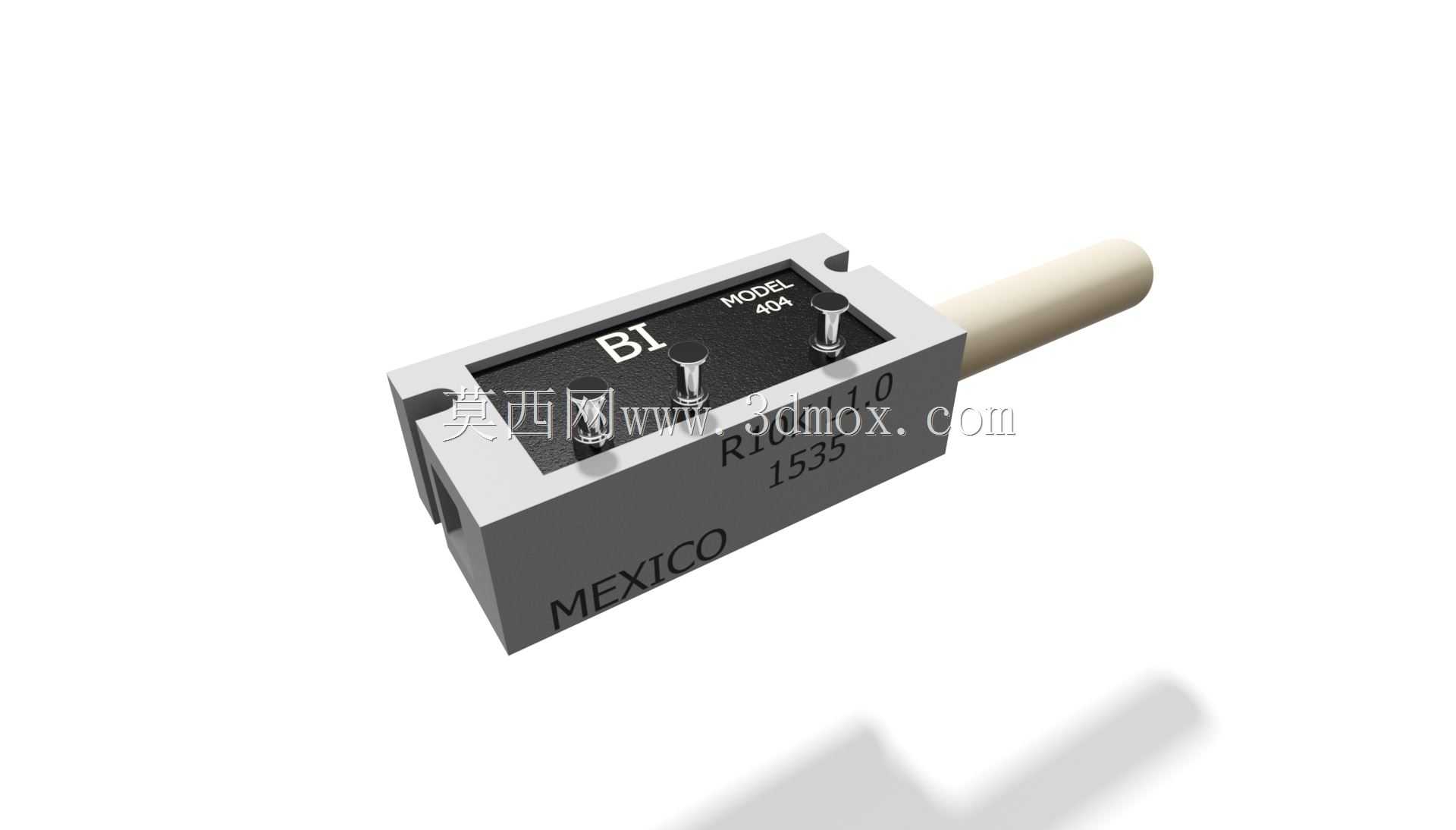

　　汽车内饰按键的行程感应、过程控制阀门的开度反馈等场景，500万次的驱动寿命足以覆盖绝大多数工业设备的全生命周期使用需求，不需要频繁做元件更换维护。从结构设计的角度来看，这款元件采用了紧凑型的方块式壳体设计，壳体侧面预留了两个安装固定孔位，安装时可以直接通过螺丝将壳体固定在安装基板上，不需要额外设计复杂的安装支架，驱动杆从壳体的一端伸出，伸出端为光轴结构，对接被检测部件时不需要做复杂的连接结构，只需要保证被检测部件的运动方向与驱动杆的轴线同轴，避免侧向力作用在驱动杆上造成杆体弯曲或者内部磨损即可。元件内部采用导电塑料作为电阻基材，这种基材的特性是在整个机械行程内具备连续的电气导通性能，不存在接触断点，理论上具备无限的分辨率，

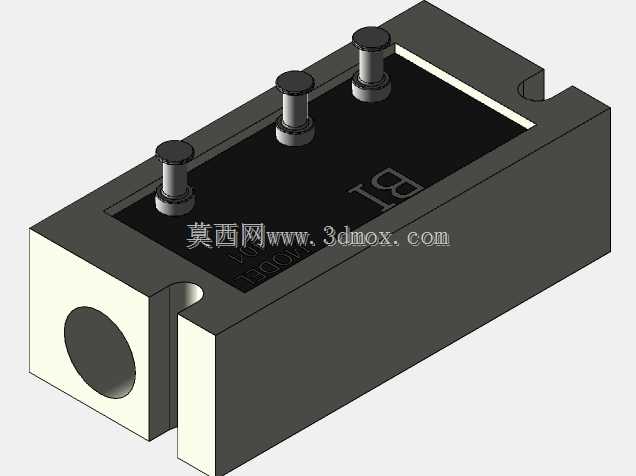

　　能够捕捉到微米级的位移变化，相比传统的触点式电位器，导电塑料基材的磨损量更小，长时间往复运动后的信号漂移量更低，适合需要高精度位置反馈的紧凑安装场景。在做整机结构设计的时候，需要提前预留出元件的安装空间，壳体的方正外形可以直接嵌入到安装槽内，也可以贴装在安装板表面，要注意驱动杆的伸出方向不能有结构干涉，在驱动杆的全行程范围内，要预留足够的避让空间，避免驱动杆伸出或者回弹时碰到周边的线束、结构件。接线端从壳体远离驱动杆的一侧引出，布线时要注意给线缆预留足够的弯曲半径，避免设备运动过程中线缆被拉扯造成接线端松脱。从实际选型适配的角度来说，这类弹簧复位的线性位置传感器不需要额外的复位动力，靠自身的弹簧力就能完成回位，在一些空间狭小、无法布置复位弹簧或者其他复位机构的位置，这种集成式的设计能大幅降低结构设计的复杂度，比如在小型精密仪器的微调机构里，安装空间往往只有几立方厘米，这种方块式的小体积传感器刚好能嵌入到机构的缝隙里，不需要占用额外的安装空间。在做三维建模的时候，要重点还原壳体的安装孔位尺寸、驱动杆的直径与伸出长度、壳体的整体外形边界，这些尺寸直接影响到整机装配时的干涉检查，如果安装孔位的位置建模有偏差，实际装配时就会出现螺丝无法对位的问题，如果驱动杆的行程预留不足，就会出现驱动杆被顶死或者无法回到初始位置的情况。另外，壳体表面的标识位置也需要准确还原，方便后续生成工程图的时候做BOM标注，也能在装配的时候快速识别元件的型号与引脚定义。

　　这类传感元件的输出为模拟量电阻信号，对接控制系统的时候可以直接搭配常用的模拟量采集模块，不需要额外的信号转换电路，接线方式简单，适合快速集成到各类设备的电控系统里。在工业现场的实际使用中，这类元件的抗干扰能力较强，导电塑料基材的接触稳定性好，在存在一定振动的工况下也能输出稳定的位置信号，不会因为设备运行的振动出现信号跳变的问题，适合在机床辅助定位、自动化装配线工位检测这类存在持续振动的场景下使用。设计选型的时候还要注意驱动杆的侧向受力上限，安装时要尽量保证被检测部件的作用力沿驱动杆轴线方向，避免侧向力长期作用导致驱动杆变形，影响检测精度甚至造成元件损坏，如果现场工况存在不可避免的侧向力，可以在驱动杆前端加装导向套，抵消侧向力的影响，延长元件的使用寿命。
