400kW管壳式换热设备三维结构设计

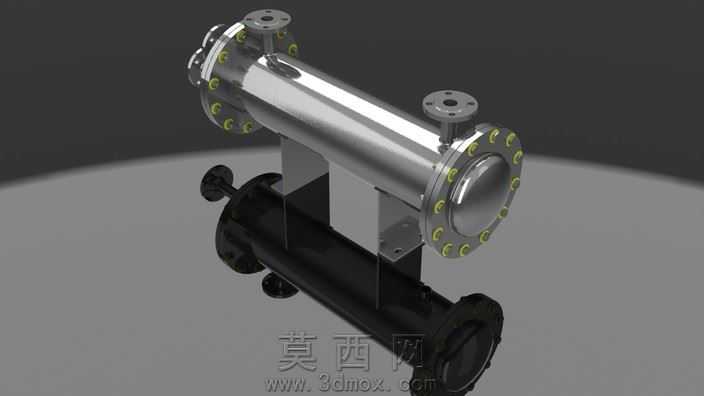

本作品为400kW规格管壳式换热器的三维数字化设计成果，建模阶段严格遵循管壳式换热器的通用工程设计规范，在三维软件中完成全参数化结构搭建，整体采用上下叠置的双筒体布局，上方为光亮金属质感的主换热筒体，下方为深色涂装的辅助介质流通筒体，二者通过成型金属支架实现刚性连接，保证设备整体结构稳定性。建模过程中对管板法兰部位做了精细化处理，每一处法兰连接的螺栓孔位、密封面结构都按照工业标准尺寸还原，筒体上的介质接管采用带法兰的标准接口形式，接管的管径、法兰盘厚度、螺栓分布圆参数均匹配400kW换热功率下的介质流通需求，同时还原了筒体端部的封头结构、封头与管板的连接密封结构，以及支架上的安装固定孔位细节。材质渲染阶段针对不同部件做了区分处理，主换热筒体赋予抛光不锈钢材质，还原金属表面的高光反射质感，清晰呈现筒体的圆柱曲面形态；下方筒体赋予哑光深色工业漆材质，模拟工业设备的防腐涂装效果；法兰部位的螺栓、密封垫片分别赋予镀锌金属、非金属密封件材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。设计过程中充分考虑管壳式换热器的实际工作逻辑，壳程与管程的介质流向通过接口布局做了直观体现，上下筒体的空间排布既压缩了设备整体占地面积，也保证了两种换热介质的流通路径顺畅，支架的结构设计兼顾承重能力与安装便利性，整体模型无冗余结构，所有特征均服务于换热功能实现与工程安装需求，可用于换热系统的方案展示、结构校核以及教学演示场景，完整还原了工业级管壳式换热器的核心结构特征与外观质感。
