立式管壳式换热减振装置结构设计

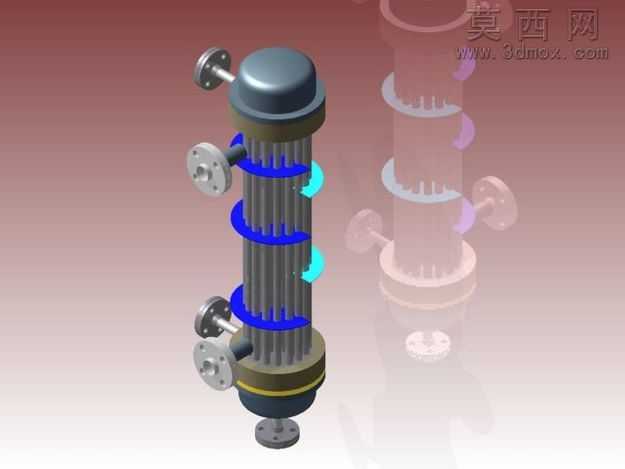

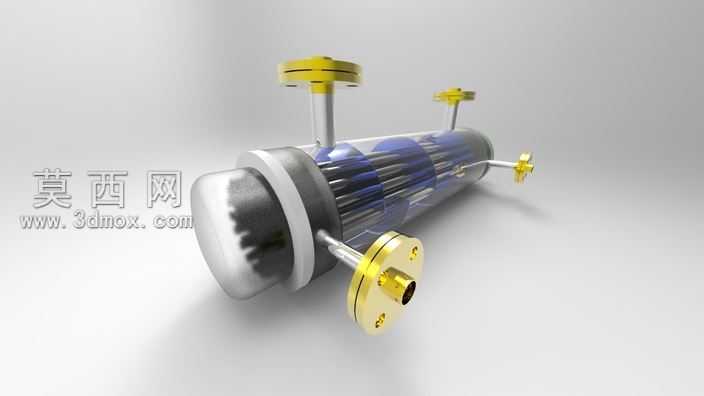

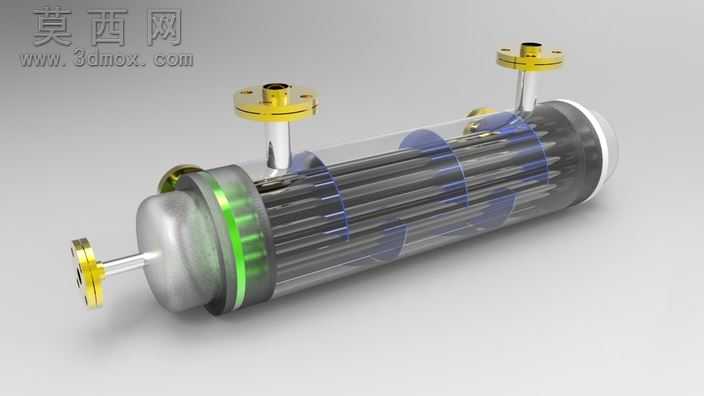

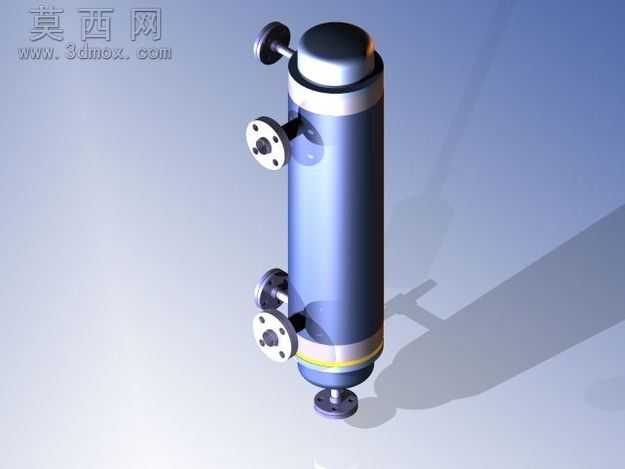

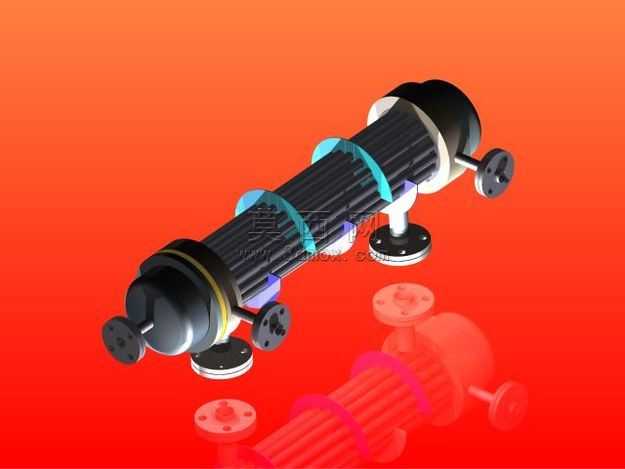

本作品为适配吸收式制冷系统的立式换热减振装置三维模型，建模过程中严格遵循压力容器类设备的设计规范，先通过参数化草图绘制主体筒体的截面轮廓，利用旋转特征生成圆柱形承压筒体，筒体壁厚、上下端盖的密封结构均按照常规低压换热设备的参数进行设定，保证结构的合理性。模型的接口部分分别设计了不同规格的法兰连接结构，侧方的三组接口分别对应冷媒入口、冷媒出口以及换热介质的流通接口，法兰盘上的螺栓孔采用圆周阵列特征生成，孔位分布、法兰厚度均参考标准法兰尺寸进行建模，保证接口具备实际工程的可装配性。筒体底部设计了带安装孔的支撑脚座，通过拉伸与切除特征完成脚座结构，可实现装置在安装基面的固定，顶部设置的小型阀门接口用于设备运行过程中的排气与压力检测，细节结构完整。材质渲染阶段，主体筒体赋予哑光金属漆材质模拟钢制承压壳体的质感，法兰接口采用亮面不锈钢材质区分不同部件，密封环位置赋予橡胶类哑光材质，整体渲染采用柔和的侧方打光，清晰呈现设备的轮廓与结构层次，同时添加了柔和的地面阴影增强模型的立体感。设计思路上，该装置将换热功能与管路减振功能整合，在筒体内部预留了缓冲流道的安装空间，可降低制冷系统运行过程中冷媒流动带来的管路振动，同时保证换热效率，整体结构紧凑，接口布局合理，可直接用于吸收式制冷系统的管路布局仿真、设备装配模拟以及相关教学演示场景，模型的所有特征均可编辑，方便根据实际工况参数调整尺寸，适配不同制冷量的系统需求。
