工业用发针式换热设备三维结构设计

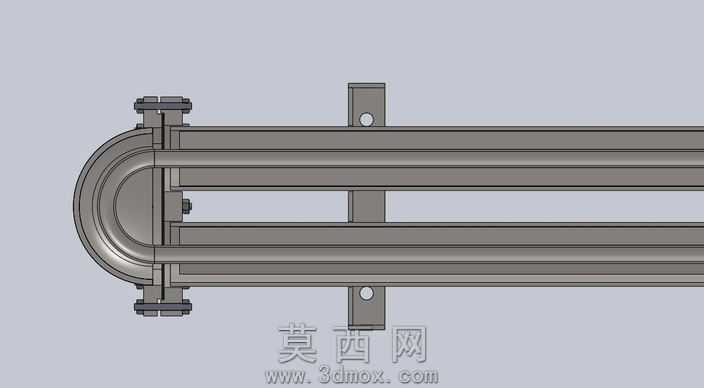

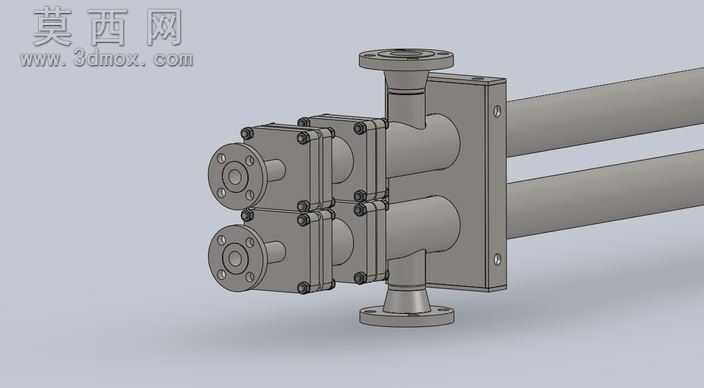

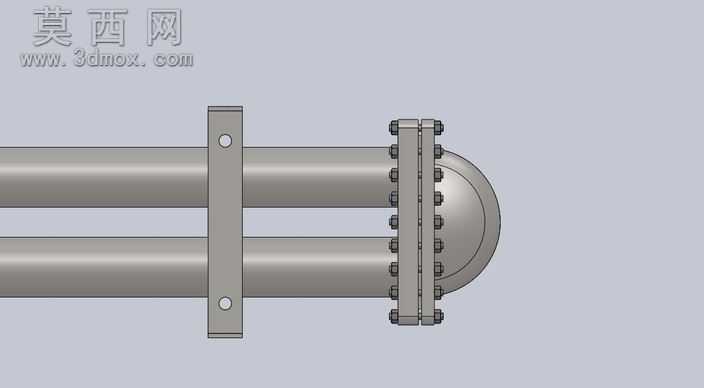

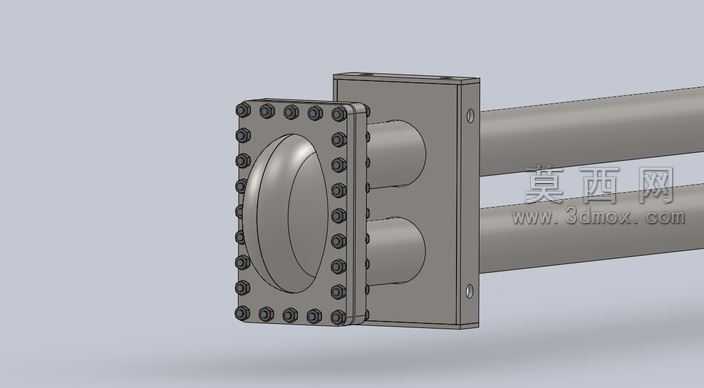

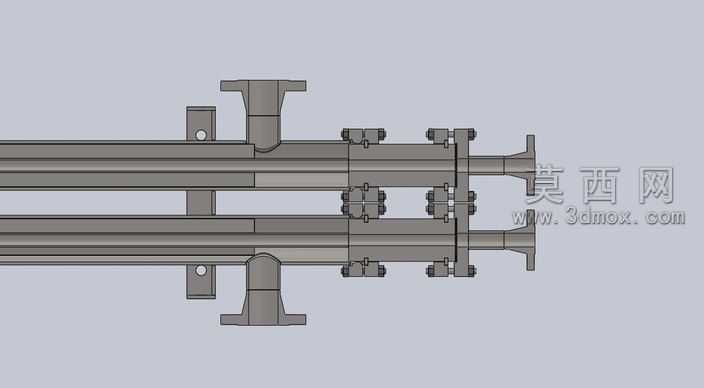

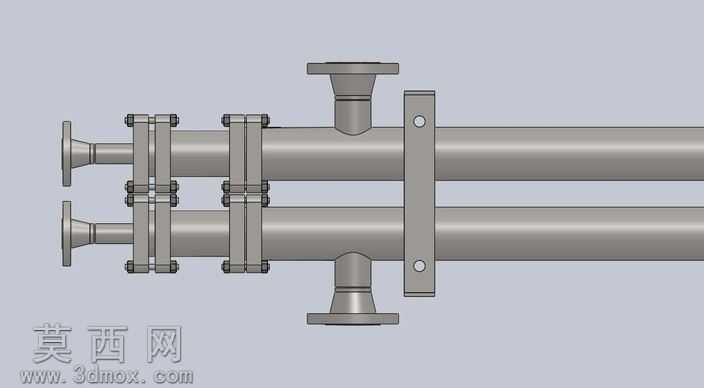

本模型为发针式换热器的完整三维结构设计，建模过程严格遵循工业换热设备的实际生产尺寸规范，在三维软件中先完成整体参数化骨架搭建，确定设备总长、管束排布间距、两端连接座的定位基准，再逐步拆分各个零部件进行独立建模。首先构建核心的发针形换热管束，采用扫掠特征生成双层平行排布的细长换热管，管体两端分别与两侧的端座接口做同轴配合约束，还原发针式结构的弯折形态，保证管束的平行度与同轴度符合装配要求。两端的连接端座采用拉伸与切除组合特征完成建模，端座上的流体接口、固定安装孔、管束连接槽位均按照实际接口标准设计，添加了安装定位凸台、密封槽等细节结构，还原端座与管束、外部管路的连接逻辑。底部的支撑脚采用钣金特征建模，添加了安装固定孔与折弯加强结构，保证设备放置的稳定性。建模过程中对所有配合面做了公差预留设计，还原实际装配的间隙要求，管束与端座的连接位置添加了焊接坡口细节，提升模型的真实感。材质渲染阶段，换热管体赋予哑光金属不锈钢材质，调整粗糙度参数还原工业管材的哑光质感，端座与支撑脚赋予铸铁材质，添加轻微的铸造纹理细节，密封槽位置赋予橡胶材质区分不同部件属性。整体渲染采用柔和的工业环境光，突出设备的结构层次与部件细节，清晰展现发针式换热器的管束排布、连接结构与支撑形式。设计思路上，该结构采用发针形管束设计，有效延长流体在管内的换热路径，提升换热效率，双层平行管束排布在保证换热面积的同时压缩设备整体体积，两端对称的端座设计兼顾流体进出与设备固定需求，底部支撑结构适配不同的工业安装场景，整体结构紧凑，换热路径合理，可直接用于换热系统的方案演示、结构校核与生产参考。
