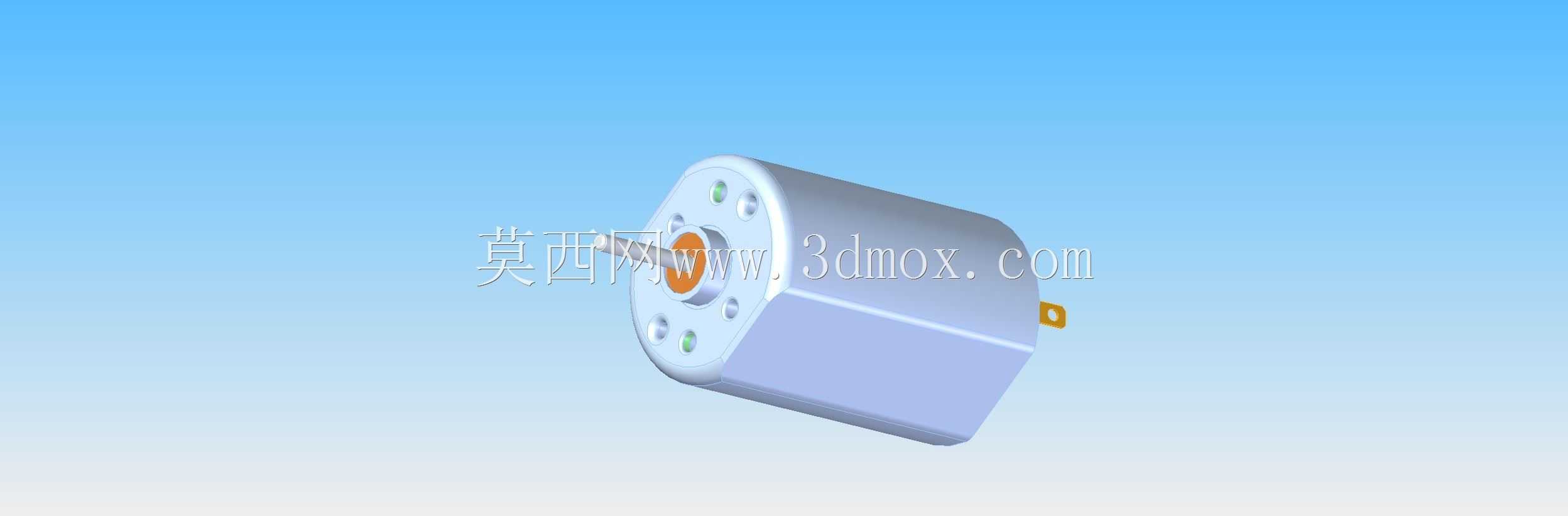

万宝至FS390直流有刷驱动电机结构

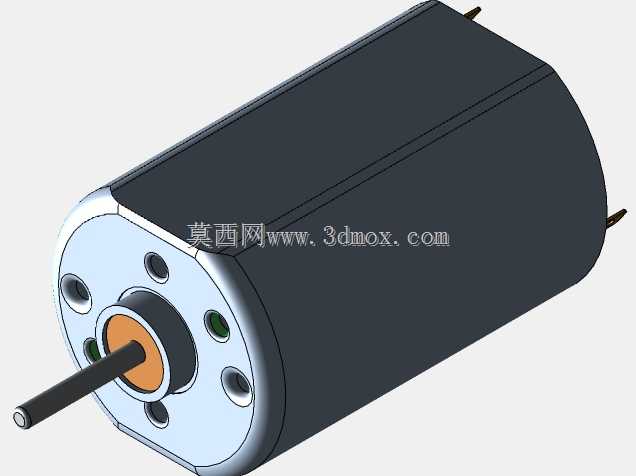

　　在小型消费电子、民用电动器具、模型动力改装这类场景里，小功率有刷直流电机始终是成本与可靠性平衡下的首选动力单元，万宝至FS390这款规格的电机，在手持小型电动工具、桌面级小型传动装置、RC模型动力组、家用小电器驱动模块里的出镜率极高，很多结构工程师在做小扭矩动力选型时，都会优先参考这款成熟量产电机的安装边界做结构适配。从实际使用场景来看，这类电机的输出扭矩区间刚好覆盖10mN·m到50mN·m的常用负载段，额定电压下的空载转速能满足多数小型传动机构的输入转速要求，不需要额外做过高减速比的齿轮组匹配，就能直接驱动轻负载执行件，比如小型风扇的风叶转动、电动玩具的行走轮驱动、迷你泵的动力输入，都能直接适配。做三维结构设计的时候，首先要卡准的就是电机的安装边界，这款电机的机壳是类D型截面包塑结构，不是完整的圆柱面，靠近输出轴的端盖上预留了两个对称的安装定位孔，做安装位设计的时候不能只按圆柱面做抱紧结构，要预留出机壳平面的让位空间，避免装配时出现干涉，同时端盖的定位孔要和安装支架上的定位柱做间隙配合，单边留0.1mm的装配公差，既能保证安装定位精度，又不会因为加工公差导致装不进去。输出轴的直径、伸出长度是结构匹配的核心参数，设计连轴件的时候，要注意轴上的扁位结构，紧配连接的时候要对应扁位做防转结构，不能只靠光轴的过盈配合传递扭矩，不然负载波动的时候很容易出现轴和连接件打滑的问题。电机尾部的供电焊片是侧向伸出的，做布线空间预留的时候，

　　要给焊片和引线留出至少3mm的安全间隙，避免装配时引线被机壳或者安装支架压破绝缘层造成短路。从功能特性上来说，有刷结构的驱动电路设计门槛极低，不需要额外的驱动板做换相控制，直接通对应极性的直流电就能实现正反转，调速也只需要简单的PWM调压就能实现平稳的转速调节，对于成本敏感的量产产品来说，这一点能大幅降低电控部分的BOM成本，而且这类成熟量产的电机一致性极好，批次之间的性能波动很小，做结构设计的时候不需要为个体差异预留过多的调整空间。设计思路上，这款电机的结构完全是面向量产装配优化的，机壳的拉伸成型、端盖的铆压结构、电刷组件的弹片安装，都是适合大规模自动化装配的结构，没有复杂的异形加工件，所有配合面都是规则的圆柱或者平面，

　　不管是做电机本身的生产工装，还是做下游产品的安装结构，都能很方便的设计定位夹具。很多新手工程师在做这类电机的安装结构时，容易犯的错误是把电机机壳的抱紧结构做整圈包围，忽略了机壳上的平面切边，导致装配时电机无法装到位，或者强行压入后把机壳压变形，影响内部转子的同轴度，造成电机运转噪音变大、寿命缩短。还有的设计会把输出轴的同轴度公差卡的过严，忽略了小型有刷电机本身的轴跳动公差，导致连轴件和轴承之间出现别劲的情况，运转时负载异常升高。实际选型适配的时候，还要注意电机的工作温升，连续负载运转时机壳表面温度会升到一定区间，做周边结构设计的时候，不要把热敏元件紧贴电机机壳放置，避免温度影响周边元件的性能。如果是做静音要求高的产品，

　　还要在电机安装位预留减震垫的安装空间，用硅胶或者EVA减震垫隔断电机和壳体之间的震动传递，降低运转时的结构共振噪音。这款电机的接线焊片是镀锡材质，手工焊接或者波峰焊都能很方便的上锡，不需要做特殊的表面处理，适合不同规模的生产装配场景。从维护角度来说，这类有刷电机的电刷磨损到极限后，只要端盖是可拆结构，就能直接更换电刷组件，不过多数民用场景下，这类电机的设计寿命已经覆盖了产品的全生命周期，基本不需要做后期维护，结构设计时也不需要预留电机拆卸维护的特殊结构，直接按固定安装设计即可。做三维建模的时候，要把电机上所有的干涉边界都做准确，包括端盖上的凸点、焊片的最大外轮廓、输出轴的扁位尺寸，这些细节如果建模时省略，后续做装配干涉检查的时候就会出现漏判，等到开模或者打样的时候才发现问题，就会造成不必要的成本损失。尤其是端盖上两个安装孔的中心距，必须和实物样本的公差保持一致，不能按近似值绘制，不然批量装配的时候会出现定位柱对不上孔的问题。
