木质手柄F型快速压紧夹具三维设计

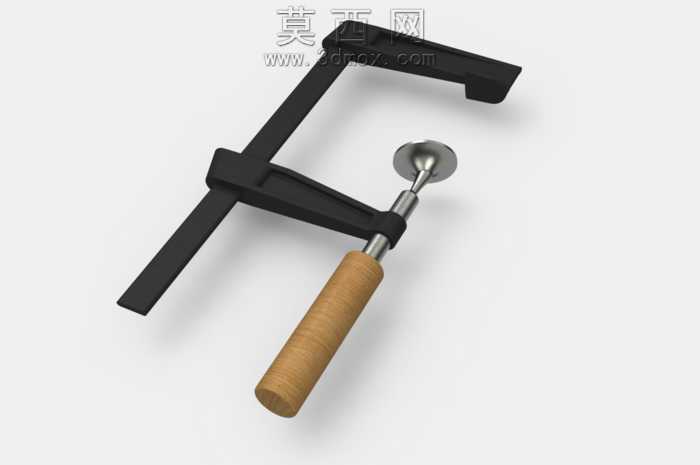

本作品为手动F型压紧夹具的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的装配关系进行了严格约束，确保活动夹臂、丝杆、压头、手柄等部件的运动逻辑符合实际使用工况。模型结构分为固定长夹臂、滑动活动压座、传动丝杆、木质握持手柄、圆形压头五个核心部分，固定夹臂采用长条形截面设计，预留足够的夹持行程空间，滑动压座与固定夹臂之间采用间隙配合，可沿夹臂杆身快速滑动调整夹持开口范围，适配不同厚度的工件夹持需求。传动丝杆与滑动压座内部的螺纹孔配合，通过旋转手柄带动丝杆进给，推动前端圆形压头向固定夹臂的挡边方向移动，实现对工件的压紧固定。材质渲染阶段，固定夹臂、滑动压座、丝杆、压头等金属部件采用哑光发黑碳钢材质，调整粗糙度参数模拟五金工具表面的磨砂氧化质感，金属边缘添加细微倒角避免渲染时出现锐利硬边的失真效果；握持手柄部分采用实木材质，添加自然的木材纹理贴图，调整凹凸贴图参数模拟木质表面的细微肌理，还原实木手柄的握持质感；压头部分采用亮面金属材质，与发黑的夹臂主体形成材质对比，突出压头的工作端面。设计过程中重点优化了夹臂的受力结构，对夹臂与滑动座的接触部位做了加厚处理，避免夹持受力时出现结构变形，丝杆的螺距参数参考市面常规手动夹具的进给效率设置，兼顾压紧力与操作便捷性，整体模型还原了手动F夹的完整结构与外观特征，可作为五金工具设计参考、工装夹具结构教学演示素材使用，各部件均可单独导出进行工程图转换，也可直接导入渲染软件生成不同场景的展示效果。
