手摇式船用绞车机械结构设计

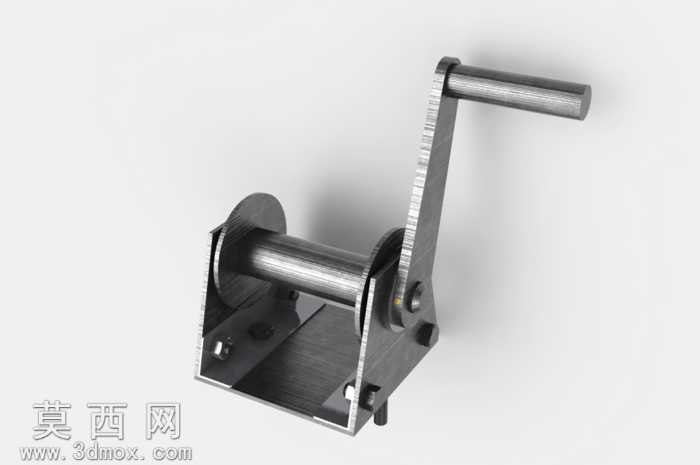

本作品为课程作业设计的手摇式船用绞车三维模型，整体建模过程围绕船舶甲板作业的实际使用需求展开，在三维建模软件中完成全零件的参数化绘制与整体装配。建模初期先梳理手动绞车的核心功能逻辑：通过人力驱动摇臂输入扭矩，经侧支架的铰接转轴传递至卷筒，实现缆绳的收放作业，同时依托支架结构保证整体受力稳定性，适配船舶甲板的小型起重、缆绳牵引场景。零件建模阶段，对摇臂采用圆柱特征拉伸搭配圆角处理，还原金属长手柄的握持形态，摇臂与转轴的连接位置做同轴度约束，保证转动过程无卡滞；卷筒部分采用双挡边加中间筒体的结构，建模时严格控制挡边直径与筒体长度的比例，避免缆绳收放时出现脱槽问题，筒体表面做光滑质感处理，模拟金属卷筒的机加工表面效果；两侧的支撑支架采用钣金特征建模，通过折弯、切除、孔位绘制还原L型安装底座与侧支撑板的结构，安装底座预留的螺栓孔位做沉头处理，符合实际船舶设备的安装固定要求，支架与卷筒、摇臂的铰接位置单独绘制销轴零件，添加同轴与端面配合，还原真实的铰接转动关系。材质与渲染阶段，整体模型赋予不锈钢金属材质，调整金属粗糙度参数模拟船用设备常用的防锈金属质感，渲染时采用柔和侧光打光，突出金属零件的棱边转折与结构轮廓，清晰展现各零件的装配关系与形态细节。结构设计上，整体采用开放式支架布局，既减少不必要的零件冗余，控制整体重量适配小型船舶的安装需求，又能直观展现内部的传动逻辑，摇臂的力臂长度经过比例调整，保证人力驱动时的操作省力性，卷筒两侧的挡边高度足够容纳多圈缠绕的缆绳，满足常规船用缆绳的收纳长度需求。整个模型装配完成后添加了转动自由度的配合验证，模拟摇臂转动带动卷筒旋转的作业过程，确认各零件无干涉问题，完整还原手动船绞车的工作原理与结构形态，可作为船舶辅机结构学习、课程作业参考的三维素材。
