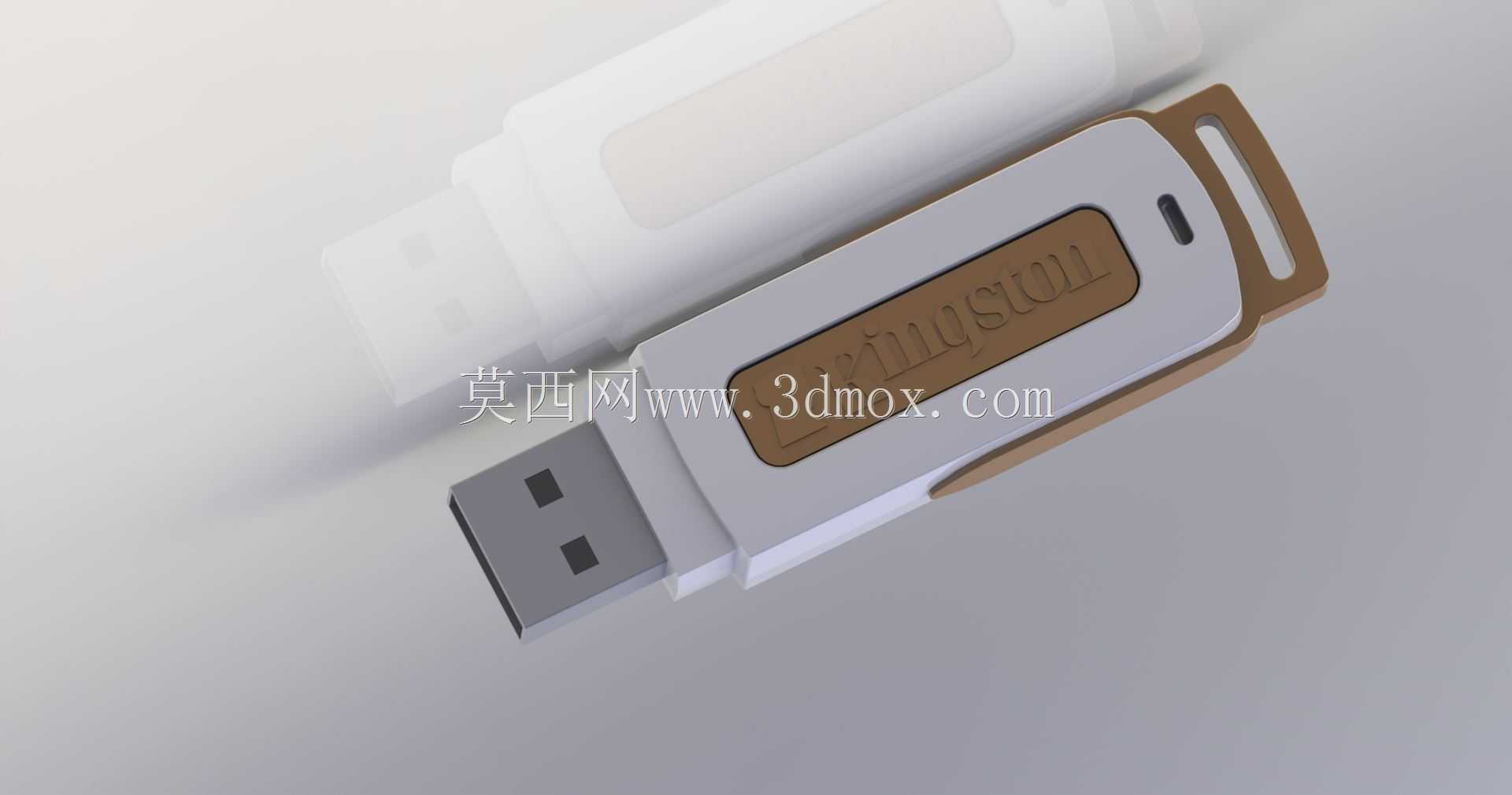

金士顿经典款1GB推拉式U盘结构设计

　　这款推拉式U盘的结构设计，核心围绕日常高频使用场景下的可靠性与便携性展开，在消费级数码存储产品的结构设计逻辑中，属于兼顾防护性与操作便捷性的典型方案。日常使用中，U盘最易出现的损坏点集中在USB公头的磕碰变形、盖帽丢失导致的接口进灰氧化，这款结构通过内置推拉轨道将金属USB接头完全收纳在壳体内部，无需额外配备保护盖帽，从根源上规避了盖帽遗失的问题，同时在非使用状态下接头完全藏于壳内，避免口袋、包内的钥匙、金属碎屑等硬物刮擦金手指，也减少了汗液、浮尘对接口触点的腐蚀风险，适配日常通勤、办公文件拷贝、车间工控设备数据转存等多场景的使用需求。

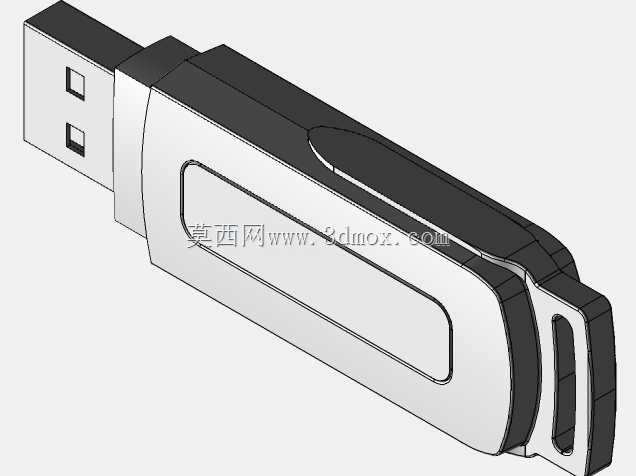

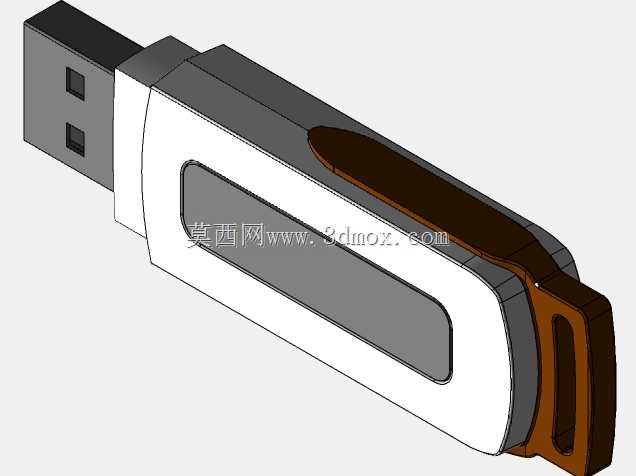

　　从功能特性来看，推拉结构的阻尼设计是核心要点，这款产品的滑动拨块设置在壳体侧面的长槽内，内部通过塑料弹片与壳体上的定位卡点配合，实现伸出、收回两个位置的清晰档位反馈，用户单手持握时拇指即可推动拨块完成接头的伸出与收回，操作力度控制在3-5N区间，既不会因为阻尼过小导致接头在包内受挤压意外滑出，也不会因为阻尼过大造成单手操作费力。壳体采用ABS+PC混合注塑材质，主体壳身做哑光磨砂处理，握持时不易打滑，侧面的拨块区域做了细微的防滑纹理，提升拇指推动时的摩擦力，尾部集成的挂绳孔采用一体化注塑成型，孔位边缘做R0.5的圆角过渡，避免挂绳反复摩擦后出现断裂，可搭配钥匙扣、挂绳使用，降低随身携带领域的遗失概率。

　　外形尺寸与安装边界方面，这款1GB容量的U盘整体长度控制在60mm以内，宽度20mm，厚度9mm，属于紧凑型便携存储的尺寸范畴，USB接头完全伸出后整体长度为72mm，这个尺寸经过多场景适配验证，既可以直接插入台式机前置USB接口、笔记本侧边接口，也能在部分空间局促的工控设备、车载USB接口上正常使用，不会因为壳体过宽遮挡相邻的接口。内部结构的堆叠上，PCB板采用厚度1.2mm的FR-4板材，闪存芯片、主控芯片直接贴装在PCB前端，尾部预留滑动卡扣的安装位，PCB与上下壳之间通过0.3mm的定位筋配合固定，无需额外打螺丝，装配时通过壳体四周的超声波焊接线完成封合，装配效率高，同时壳体接缝处的缝隙控制在0.1mm以内，具备基础的生活防泼溅能力，日常意外溅到少量清水不会快速渗入内部损坏电路。

　　设计思路上，这款产品没有采用多余的装饰性结构，所有外观特征都服务于功能需求：壳体正面的品牌标识区域采用凹陷式注塑纹理，既可以起到品牌识别作用，也能在堆叠放置时增加表面摩擦力，避免U盘从光滑桌面滑落；金属USB接头的根部做了加厚的塑料支撑结构，插入接口时可以承受15N的侧向冲击力，不会因为不小心碰到导致接头弯折；壳体的所有外边缘都做了R1以上的圆角处理，放在口袋中不会剐蹭衣物，长时间持握也没有硌手的棱角。在材料选择上，外壳的塑料原料添加了少量的抗UV剂，长期在光照环境下使用不易出现发黄变脆的问题，金属USB接头采用镀镍处理，金手指区域镀金厚度0.05μm，保证1000次以上的插拔寿命，满足日常使用3-5年的耐磨需求。

　　从实际使用的适配性来看，这款结构的U盘不需要额外安装驱动，在主流的工控系统、桌面操作系统下都可以即插即用，推拉结构的内部轨道采用自润滑的POM材质拨块，长期滑动使用不会出现卡顿、松垮的问题，滑动寿命可达5000次以上，完全覆盖消费级存储产品的全生命周期使用需求。内部PCB的布局上，主控芯片放置在靠近接头的位置，缩短信号传输路径，降低高速数据传输时的信号干扰，闪存芯片放置在PCB中部，上下壳对应位置预留0.2mm的间隙，避免芯片贴装公差导致的壳体装配顶起问题，尾部的挂绳孔区域做了局部加厚处理，承受100N的拉力不会出现断裂，满足挂在钥匙串上日常携带的强度要求。
