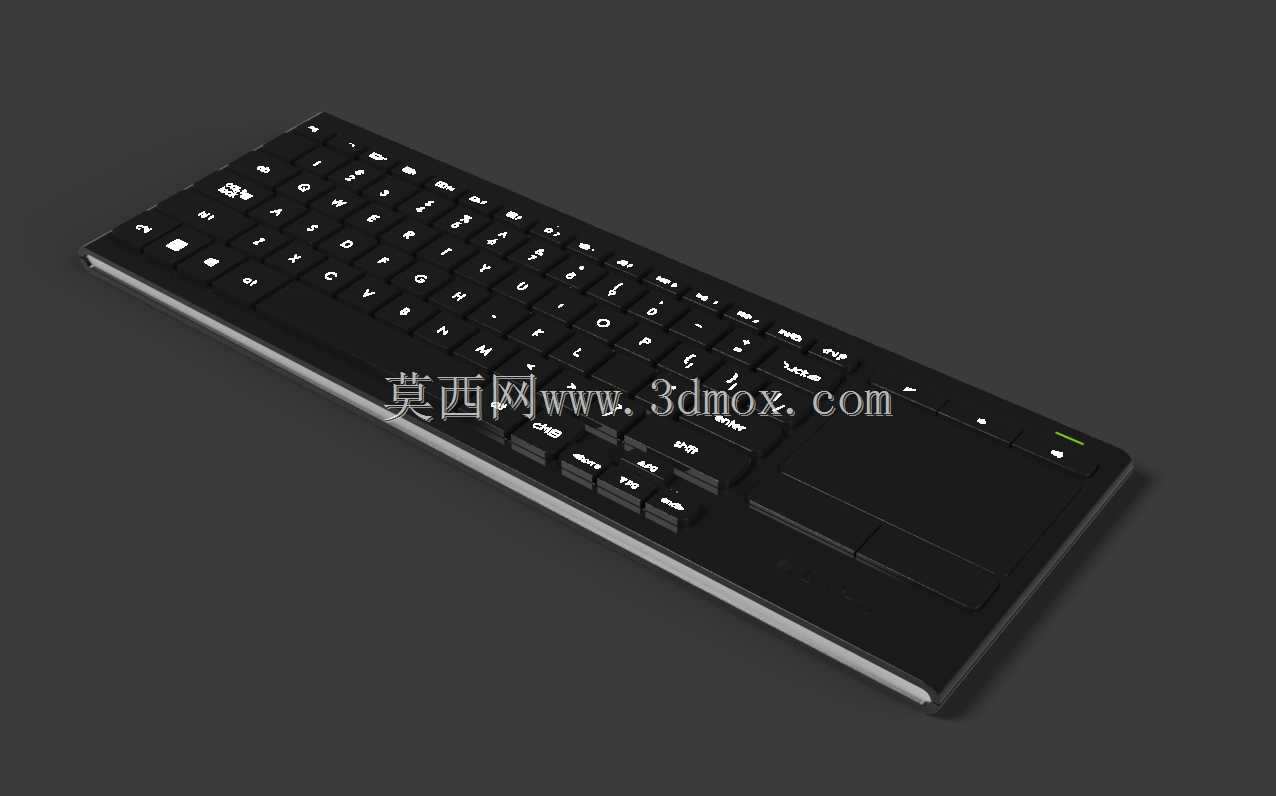

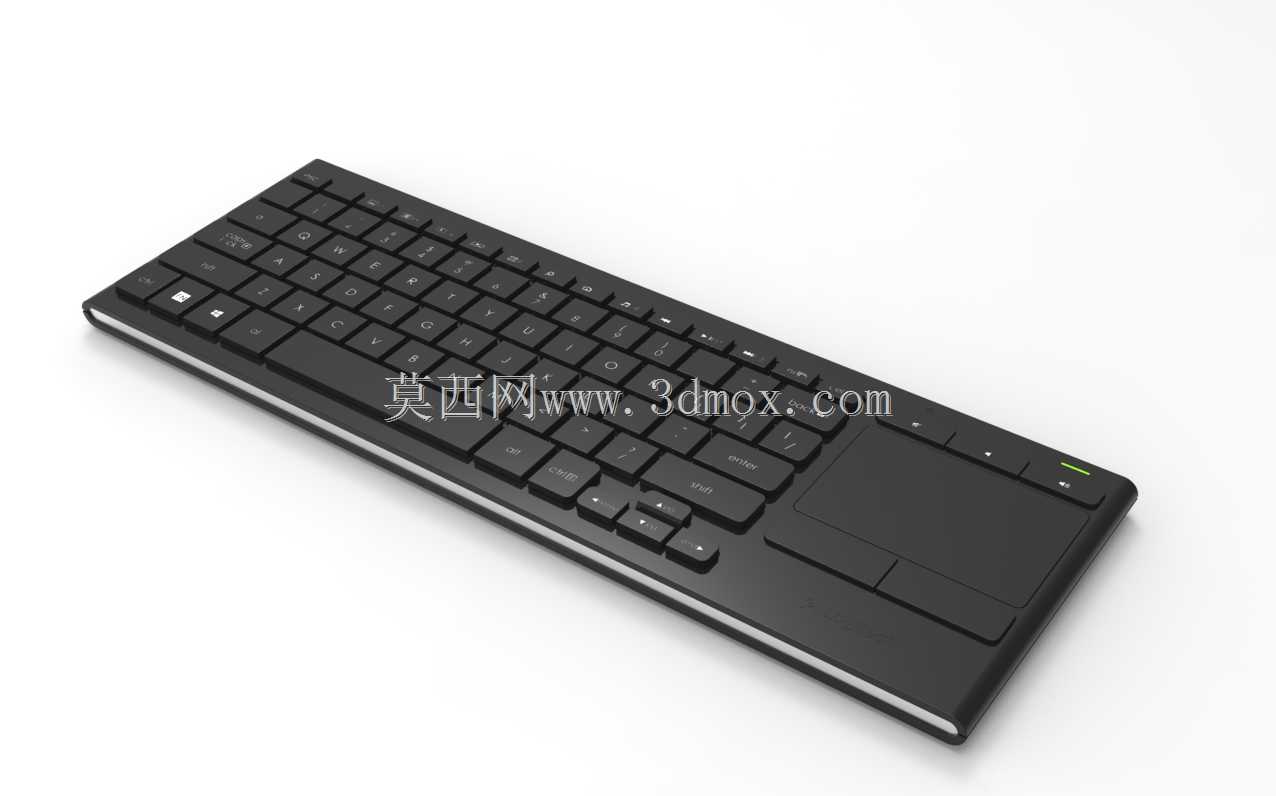

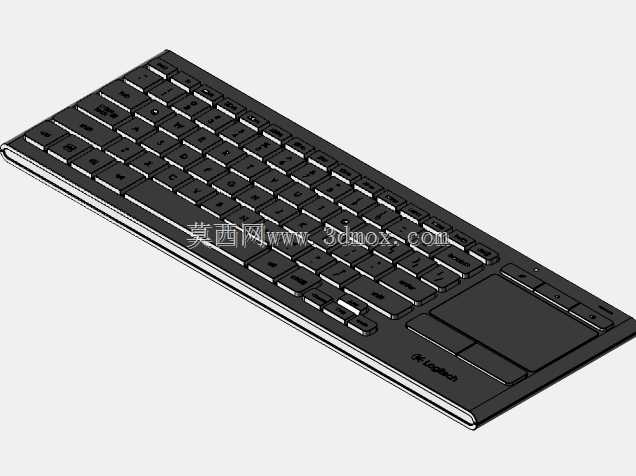

带触控板无线多媒体键盘三维结构

　　这款集成触控板的无线键盘，最初的设计需求来自客厅HTPC场景——用户坐在沙发上操控影音设备时，传统键鼠分离的方案需要额外腾出桌面放置鼠标，来回切换握持设备的动作会打断观影、演示的流畅性，因此在键盘右侧集成全尺寸触控区域的方案，从立项阶段就被确定为核心设计方向。从结构布局来看，整机采用窄边框一体化成型思路，主按键区沿用标准104键精简布局，砍掉了右侧独立数字小键盘区域，将省出的空间全部留给触控模块，既保证了常用按键的键距符合人体工学输入要求，又让整机横向尺寸控制在400mm以内，能够轻松放置在沙发扶手、小型茶几甚至膝上使用，适配客厅、小型会议室、移动办公等多种无固定桌面的使用场景。按键部分采用短键程巧克力结构，键帽做了微弧下凹处理，

　　贴合指腹按压曲线，键程控制在1.8mm左右，既保证了输入时的清晰反馈，又不会因为键程过长导致膝上输入时按键晃动幅度过大；键帽字符采用激光蚀刻工艺，避免长期使用后字符磨损脱落，按键下方的硅胶碗采用统一克重设计，保证全区域按键按压手感一致，不会出现边角按键偏软、中心按键偏硬的手感差异。右侧集成的触控板尺寸达到90*60mm，支持多点触控操作，覆盖单指点击、双指滚动、双指缩放、三指切换程序等常用手势，触控板下方设置了一体式左右按键，按键采用隐藏式微动设计，按压行程短、触发力度均匀，不需要用户刻意加大按压力度就能完成确认操作，完全可以替代普通鼠标完成日常影音操控、网页浏览、简单文档编辑的操作需求。键盘上沿右侧设置了独立的多媒体快捷键区，

　　集成音量调节、播放暂停、曲目切换、一键打开浏览器等常用功能，快捷键采用凸起式设计，用户不需要低头看键盘就能通过触感快速定位按键，在暗光环境下操控影音设备时也能准确操作。键盘底部采用微倾斜设计，前端厚度控制在8mm左右，后端厚度约15mm，自然形成6度左右的输入倾角，符合手腕自然放置的角度，长时间输入也不容易产生腕部疲劳；底部预留了两个长条形防滑胶垫位置，胶垫采用高阻尼橡胶材质，放置在光滑的玻璃茶几、木质桌面表面时不会出现滑动移位，同时底部还设计了可收纳的无线接收器仓位，2.4G无线接收器不用时可以直接卡在仓位内，避免携带过程中接收器丢失。无线连接部分采用低功耗2.4G方案，射频模块布置在键盘上沿右侧位置，避开金属按键区域的信号屏蔽，保证10米范围内的稳定连接，即使在有遮挡的客厅环境下，也不会出现信号断连、按键延迟的问题；供电采用两节七号电池方案，电池仓设置在键盘底部，仓盖采用卡扣式固定，不需要额外工具就能打开更换电池，低功耗设计下电池续航可以达到18个月以上，不需要频繁更换电池影响使用体验。整机外壳采用ABS+PC混合材质注塑成型，上壳做细磨砂晒纹处理，不容易残留指纹和汗渍，长期使用后也不会出现表面发亮的老化问题；下壳采用加强筋结构设计，在控制整机重量的同时保证壳体强度，即使单手拿起键盘移动时，也不会出现壳体形变、按键错位的问题。边缘部分采用R3圆角过渡处理，没有尖锐棱角，膝上使用时不会硌到腿部，日常拿取移动时也不会划伤手部。从安装适配边界来看，

　　这款键盘不需要额外驱动程序，插入接收器后系统会自动识别适配，兼容Windows、macOS、Linux等主流桌面系统，触控板手势在不同系统下都能正常映射对应功能，不需要用户额外设置就能直接使用；整机重量控制在550g左右，搭配轻薄的机身设计，用户可以轻松将其放入电脑包中携带，适配移动办公、外出演示等场景的使用需求。在结构建模过程中，需要重点关注按键与上壳的配合间隙，单边间隙控制在0.2mm左右，既保证按键上下活动没有卡滞，又不会出现间隙过大漏光、进灰的问题；触控板与上壳的配合间隙需要控制在0.15mm以内，保证触控板边缘与壳体齐平，不会出现凸起或凹陷影响滑动手感；内部PCB板采用螺丝柱定位固定，螺丝柱位置做均匀分布，避免PCB板安装后出现翘曲，导致按键触发力度不均的问题；电池仓与主控板之间设置隔离筋，避免电池漏液时腐蚀主控电路，提升产品长期使用的可靠性。
