复古台式光学显微镜教学演示结构

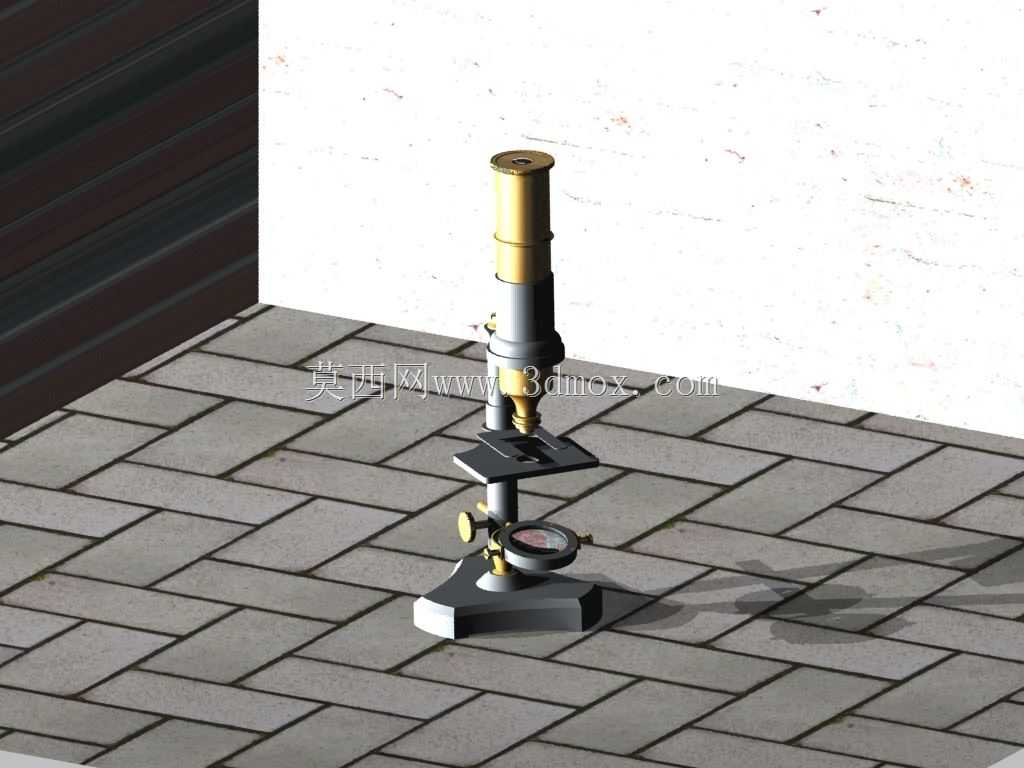

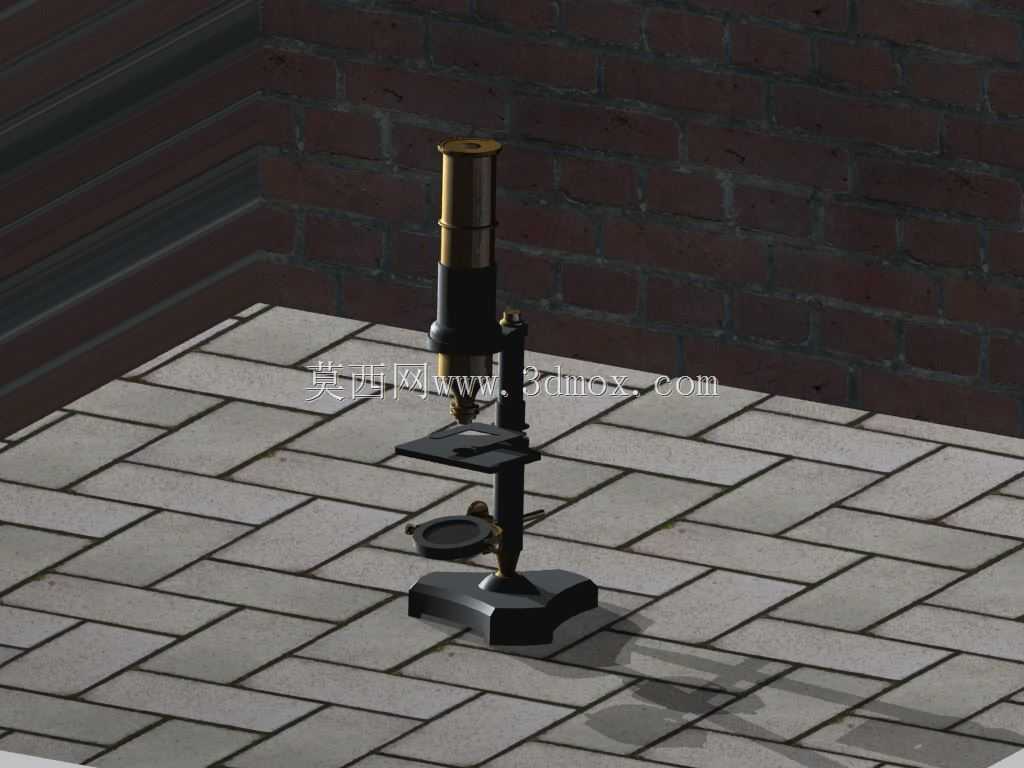

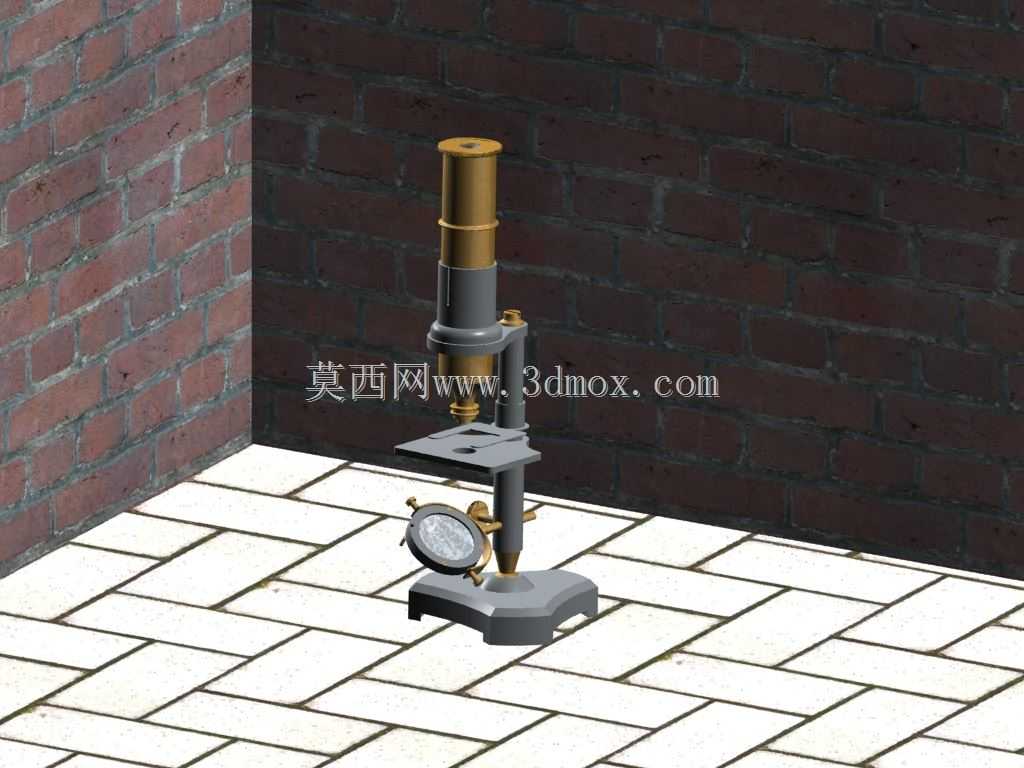

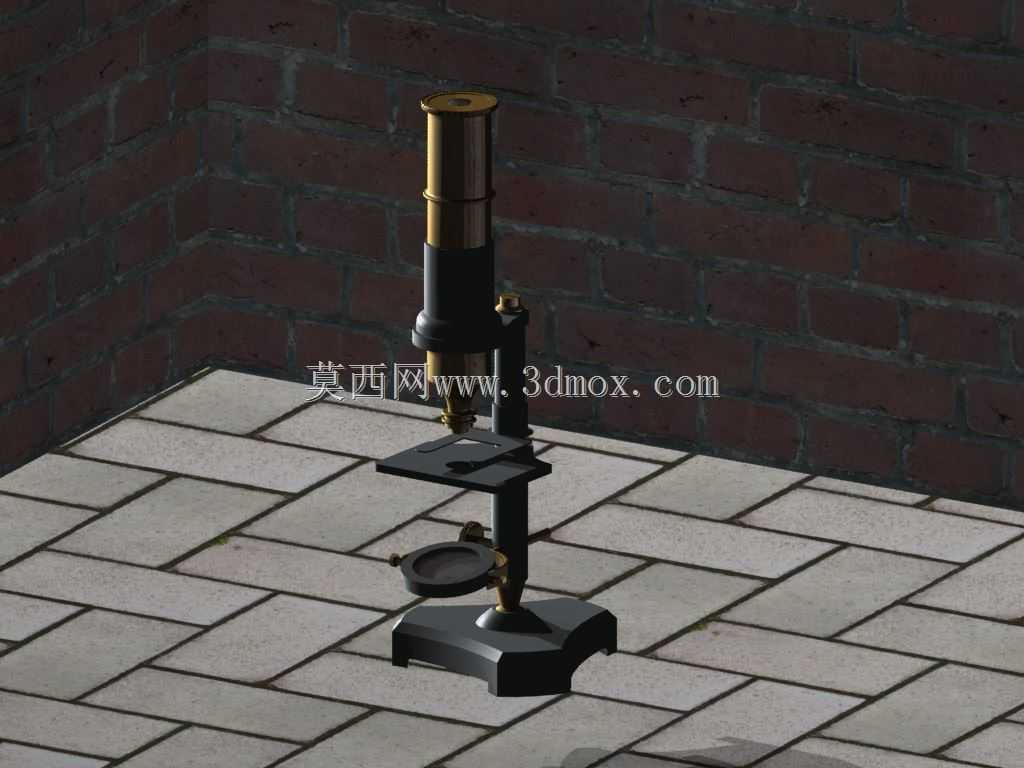

　　这款复古造型的台式光学观测设备，核心应用场景覆盖中小学基础科学实验课堂、院校科普展示区以及家庭趣味科学探索场景，可完成常见的生物切片观测、纤维纹理识别、微小零件表面瑕疵检查等基础观测作业。设备整体采用经典的单目直筒光路布局，底座为厚重的铸铁材质配重结构，可保证放置在常规实验台面上时的稳定性，避免观测过程中因台面轻微震动导致的成像偏移，底座前端预留的反射镜安装位采用万向铰接结构，可根据环境光源角度自由调整反射角度，将环境光线向上反射至载物台通光孔，无需额外外接电源即可完成基础观测作业，适配无固定供电的户外科普、流动教学场景使用。载物台采用平板式金属结构，表面预留两个标准标本夹安装位，可固定常规尺寸的玻璃载玻片，

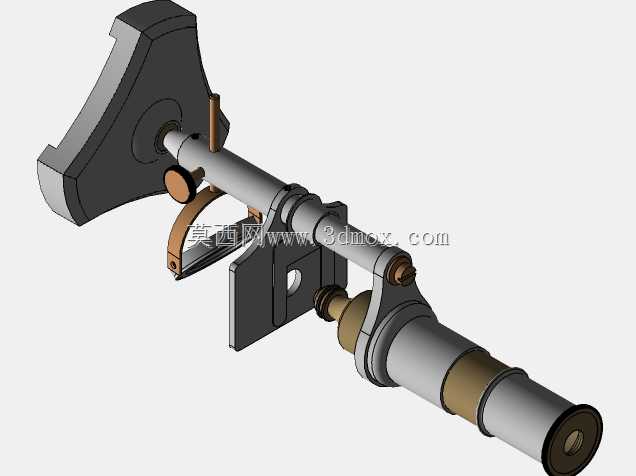

　　载物台中心开设的通光孔直径匹配常规光学观测的通光需求，可保证反射光线足量穿过观测样本进入镜筒光路。镜筒升降调节结构采用经典的齿轮齿条传动副，调节手轮设置在镜臂两侧，转动阻尼经过适配调校，单手指即可完成焦距微调操作，调焦行程覆盖低倍物镜到高倍物镜的全程对焦范围，调焦过程中镜筒无径向晃动，可保证成像的稳定性。镜筒主体采用分段式结构设计，下段为物镜安装位，可适配标准螺纹接口的不同倍率物镜，上段为目镜插拔位，可根据观测需求更换不同倍率的目镜组合，实现从几十倍到数百倍的放大倍率切换，满足不同观测精度的使用需求。外形设计上复刻了早期黄铜镜筒的经典外观，镜筒外露的金属段做了仿黄铜质感的表面处理，镜臂、底座、载物台等结构件采用哑光深灰的金属漆面，

　　既还原了复古仪器的质感，也能避免观测过程中外部杂光反射对成像效果的干扰。设备整体安装边界紧凑，底座占地面积仅相当于A5纸张大小，放置在常规实验台面上仅需占用极小的台面空间，镜臂与底座采用刚性连接结构，无额外外凸的零部件，搬运时可直接握持镜臂完成转移，无需担心突出部件磕碰损坏。结构设计上充分考虑了教学场景下的耐用性需求，所有活动铰接部位都做了耐磨处理，调节齿轮采用金属材质，可承受频繁的调焦操作而不会出现齿面磨损、滑齿等问题，反射镜采用钢化玻璃材质，可承受日常使用中的轻微触碰而不会碎裂。光路设计上采用经典的几何光学折射路径，光线经底部反射镜转向后垂直穿过载物台样本，经物镜组第一次放大后通过镜筒内的光路传递至目镜组完成二次放大，

　　整体光路无过多复杂的转向棱镜，结构简单可靠，日常维护仅需定期擦拭镜片表面灰尘即可，无需复杂的光路校准作业，非常适合非专业人员操作使用。设备的重心经过优化设计，整体重心落在底座中心区域，即使载物台放置较重的观测样本，也不会出现设备前倾、侧翻的问题，适配教学场景下学生操作时的不规范动作容错需求。
