工业表面处理用电镀槽结构设计

　　在金属表面处理生产线的布局规划中，电镀槽是整条工艺线的核心承载单元，直接决定电镀工序的作业稳定性与工件镀层质量。这类槽体主要应用于五金件、电子元器件、汽车零部件等产品的电镀加工环节，承担盛装电镀液、浸没待镀工件、为电化学反应提供稳定反应空间的核心作用，其结构设计的合理性会直接影响镀液的温度均匀性、工件挂装的操作便利性，以及长期使用过程中的防腐抗渗漏性能。

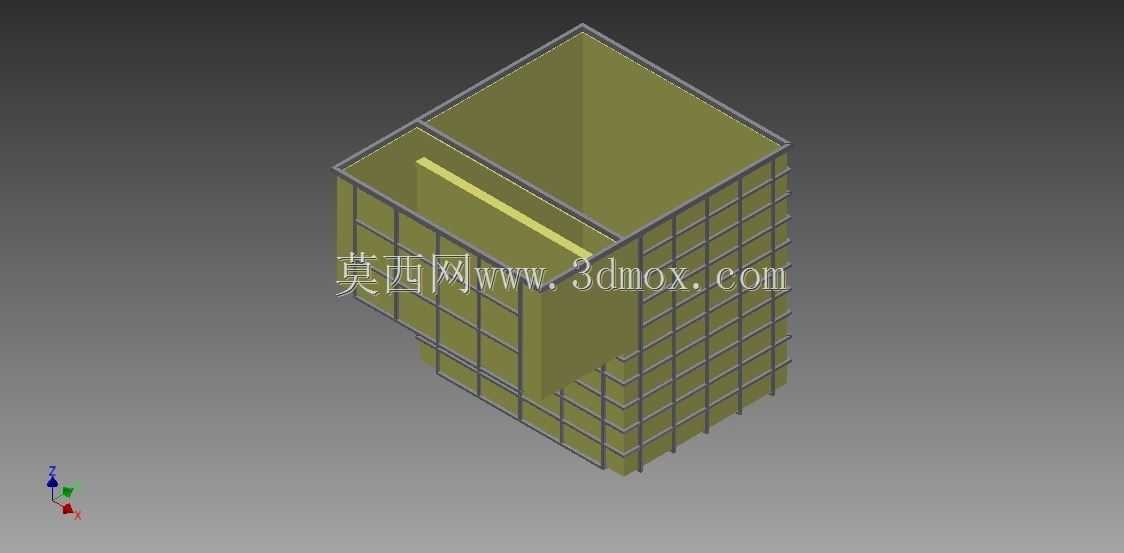

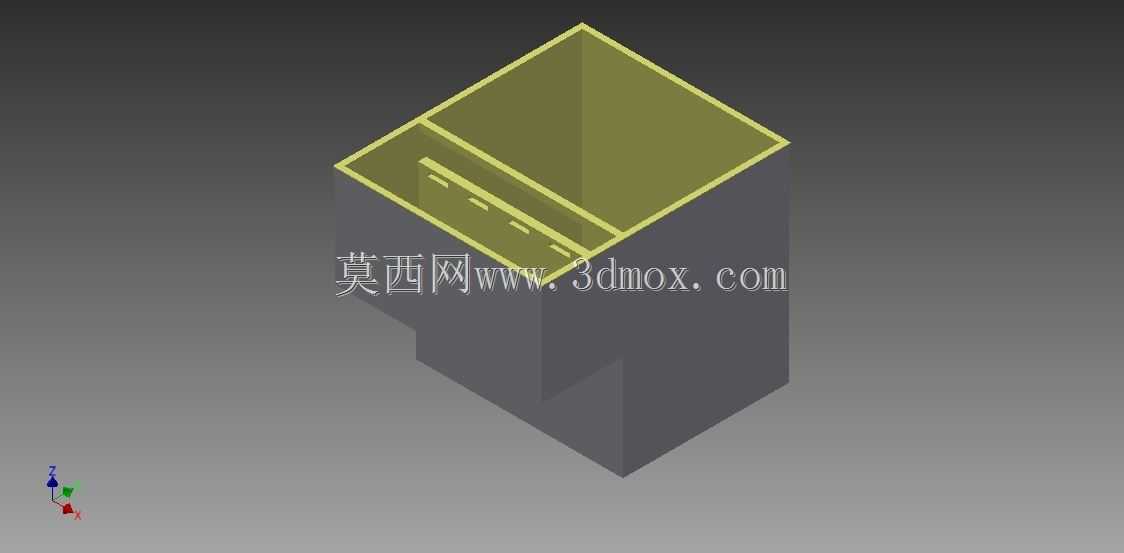

　　从结构设计思路来看，该电镀槽采用了分体式腔室布局，主槽体为深腔立方结构，内部设置分隔挡边将槽内空间划分为主反应区与溢流辅区，这种设计可以在连续电镀作业过程中，让镀液表面漂浮的杂质、浮渣通过溢流区进入循环过滤回路，避免杂质附着在工件镀层表面形成针孔、麻点等质量缺陷。槽体上沿做了外翻边加强结构，既可以提升槽体整体的结构刚性，减少满液状态下的槽壁形变，也能作为槽盖、挂具导向架的安装基准面，方便后续配套加装槽边抽风、阳极挂架、加热管等附属配件。槽体底部采用平底设计，预留了排液口的安装位置，方便定期排空镀液进行槽体清理与镀液更换作业，同时平底结构也适配生产线常用的鞍式支座安装方式，不需要额外制作复杂的支撑底座就能直接固定在生产线的机架上。

　　在实际安装边界的考量上，这类槽体的外形尺寸适配常规中小型挂镀生产线的工位间距，槽体深度满足常见长度工件的垂直浸没要求，不需要额外抬高生产线机架就能适配标准长度的挂具。槽壁的厚度设计兼顾了结构强度与防腐需求，内壁预留了防腐衬层的安装空间，可以根据所盛装镀液的酸碱特性，选配PP、PVC或者玻璃钢衬层，避免槽体基体被镀液腐蚀出现渗漏问题。槽体内部的分隔挡边高度经过计算，既可以保证溢流的流速稳定，不会因为镀液循环流量过大导致主槽区液面波动过大，也能避免挡边过高导致浮渣无法顺利进入溢流区。

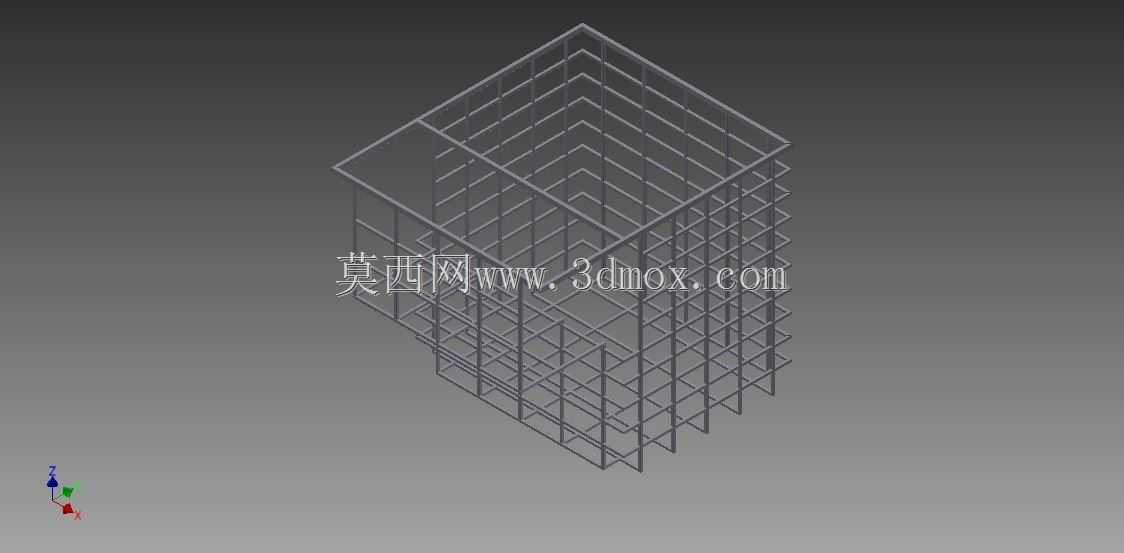

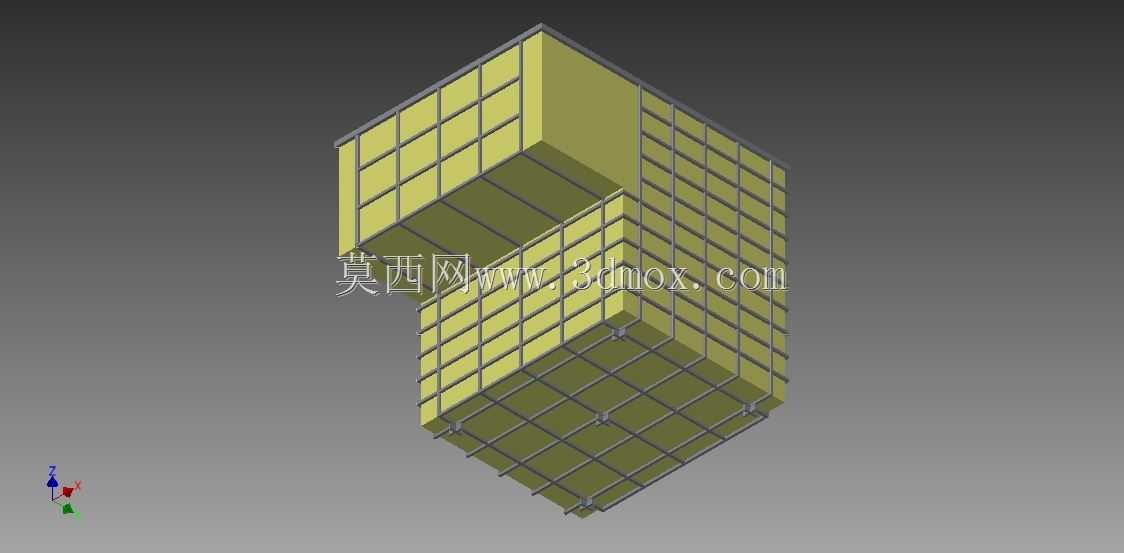

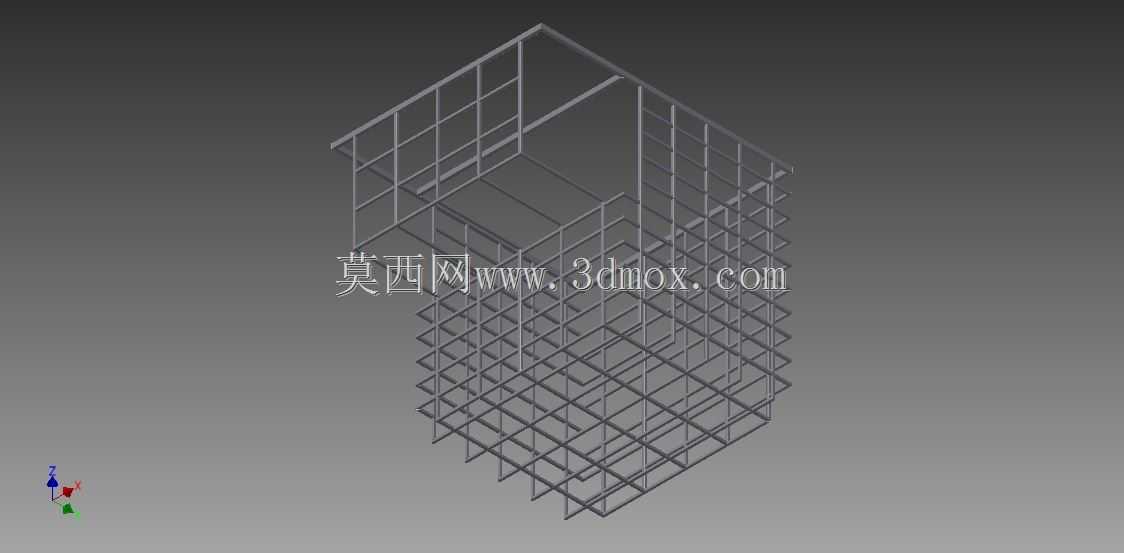

　　从功能特性上看，该槽体的结构设计充分考虑了电镀作业的实际操作需求，槽口的宽度适配手动或自动挂具的进出操作，预留了足够的操作间隙避免挂具磕碰槽壁。槽体外部的加强筋布局沿着槽壁高度方向均匀分布，可以抵消满液状态下镀液对槽壁的侧向压力，即使长期盛装高温镀液，也不会出现槽壁鼓胀、焊缝开裂的问题。在生产线配套时，该槽体可以直接对接循环过滤系统、温控系统、阴极移动装置等标准电镀配套设备，不需要对槽体结构进行二次改造，能够缩短生产线的搭建周期，降低现场安装的改造成本。

　　在日常生产作业中，这类结构的电镀槽可以适配镀锌、镀镍、镀铜等多种常规电镀工艺，也可以用于阳极氧化、化学镀等其他表面处理工序，只需要根据工艺要求调整衬层材质与配套配件即可。槽体的边角位置做了圆弧过渡处理，避免直角位置残留镀液渣、形成清理死角，降低日常维护的清理难度。同时槽体的上沿外翻边结构可以有效防止槽边的冷凝液、滴落的镀液流到槽体外壁与生产车间地面，减少镀液对车间设备的腐蚀，也能改善作业区域的环境整洁度。
