立式活性炭空气过滤罐体结构设计

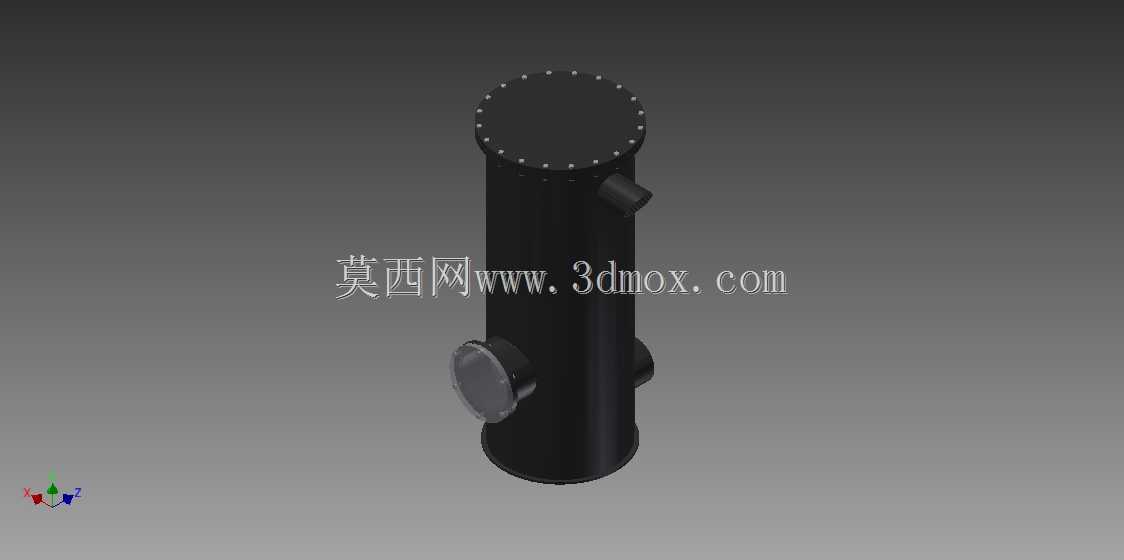

　　在涂装车间排风、实验室废气收集、小型污水站异味处理这类需要处理低浓度有机废气、异味气体的场景中，活性炭吸附过滤是应用最广泛的末端处理单元，这类立式碳滤罐体的结构合理性，直接决定了现场安装的适配性与后期运维的便捷度。从结构设计逻辑来看，该罐体采用立式圆柱承压壳体结构，上下端采用带螺栓均布的平盖封头，相比椭圆封头加工难度更低，对于常压、微正压的通风过滤场景完全满足强度要求，筒身周向均匀排布的螺栓孔，既保证了端盖密封的压紧力均匀，也方便后期开盖更换内部活性炭填料，不需要额外制作专用工装，现场运维人员用常规扳手即可完成拆装作业。筒身侧面设置的三个接口分别对应不同的功能：侧下方大口径法兰接口为进气口，采用切向或径向接入的方式，

　　让含异味的空气进入罐体后先经过气流分布空间，避免高速气流直接冲刷活性炭层造成局部填料穿透，降低过滤效率；侧上方的小口径接口为净化后气体的出气口，位置设置在填料层上方的净气腔，保证气体经过完整的活性炭吸附层后再排出；靠近底部的小口径接口为排污/泄水口，用于排出罐体运行过程中冷凝产生的积液，或者填料更换前的内部冲洗废水，避免积液浸泡活性炭导致吸附性能提前失效。设计时需要重点考虑安装边界的适配性，这类立式罐体通常采用落地式安装，底部需要预留不小于300mm的操作空间，方便排污口接管与日常积液排放，罐体周边需要预留至少800mm的检修通道，满足端盖拆装、填料更换的操作空间需求；进气与出气接口的法兰尺寸需要匹配现场通风管道的管径，

　　通常根据处理风量选择对应公称直径的法兰，接口位置的高度需要结合现场管道排布标高确定，避免额外增加弯头造成风阻提升。内部结构上，活性炭填料层的上下需要设置孔板与丝网支撑结构，下方支撑孔板的开孔率需要兼顾通风阻力与承重能力，既要保证气流均匀通过，也要承托活性炭颗粒的重量，避免填料泄漏；上方需要设置压网结构，防止气流波动造成活性炭颗粒翻动、磨损，产生的炭粉随出气口排出影响下游环境。不同于液体过滤的碳滤设备，空气用活性炭过滤器的设计风速更低，通常控制在0.2-0.5m/s的滤速范围，保证气体与活性炭孔隙有足够的接触时间，提升异味吸附效率，因此罐体的直径计算需要结合处理风量与设计滤速确定，筒体高度则需要根据活性炭层的填充高度、

　　上下气腔的预留高度综合确定，通常活性炭层填充高度不小于1000mm，才能保证对异味物质的有效吸附。在实际选型应用中，这类设备可以直接对接车间排风管道，不需要额外配置复杂的预处理单元，对于低浓度、无大量粉尘的异味气体处理场景适配性极强，设备运行过程中无运动部件，故障率极低，只需要定期检测进出口的异味浓度，当出口浓度超标时更换内部活性炭即可，运维成本远低于其他废气处理设备。建模过程中需要重点关注法兰的螺栓孔排布、接口的位置度、筒体与端盖的配合公差，保证后期加工制作时各部件能够顺利装配，密封面的平面度需要满足密封要求，避免运行过程中出现漏气问题，同时需要考虑罐体的壁厚计算，根据运行风压、罐体自重、填料重量确定合适的板材厚度，保证长期运行的结构强度，避免出现壳体变形问题。
