卧式低压聚丙烯化学品储存罐体结构

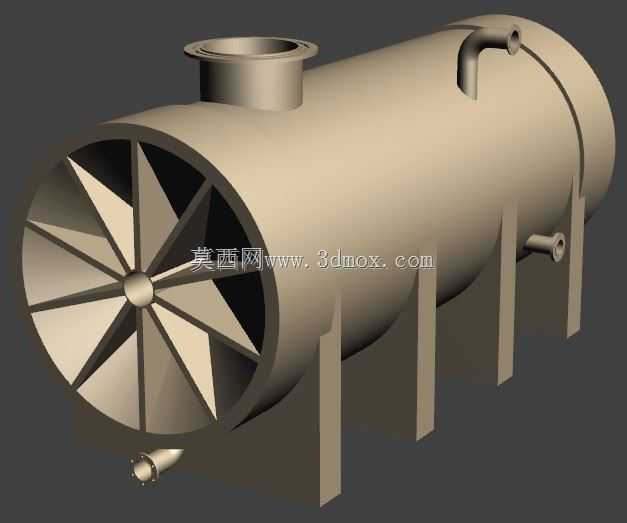

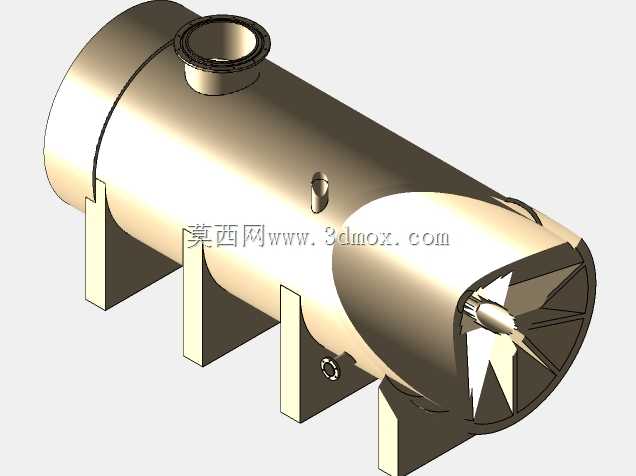

　　罐体端部设置的辐条式支撑内构件，并非随意添加的装饰结构，而是针对大直径薄壁塑料储罐在负压工况、或者运输吊装过程中容易出现的筒身失圆、吸瘪问题设计的径向加强结构，辐条从中心轮毂均匀辐射到筒体内壁，相当于在封头内侧增加了一圈径向支撑，能有效提升端部的抗外压失稳能力，同时不会过多占用罐体内部的有效存储容积，中心轮毂还可作为内部清洗装置、液位监测附件的安装基座，减少后期在罐体上额外开孔带来的密封隐患。罐体的鞍式支座采用三个沿轴向等距布置的设计，不同于常规钢制卧式储罐常用的双鞍座结构，塑料材料的刚性远低于钢材，长径比偏大的卧式塑料储罐如果仅设置两个支座，两支座之间的筒身在满液状态下会产生过大的径向挠度，长期使用会导致筒壁出现蠕变变形，在精细化工、水处理药剂生产、中小型化工原料中转场景中，这类卧式低压聚丙烯/聚乙烯材质储罐的应用占比常年居高，不同于立式储罐对厂房垂直净空的高要求，卧式布置的结构能适配层高有限的车间、户外中转堆场的安装条件，尤其适合存储常温下饱和蒸气压较低、无强放热反应风险的腐蚀性液态介质，比如稀酸、碱液、水溶性化工助剂、废水处理环节的中间药液等。从结构设计逻辑来看，整个罐体采用等直径圆筒形承压壳体搭配标准椭圆封头的经典构型，圆筒段的壁厚取值结合聚丙烯材料的长期许用应力、设计压力下的薄膜应力计算结果确定，同时考虑材料在长期接触腐蚀介质下的老化裕量，封头与筒节的连接采用全熔透对接结构，避免接缝处出现介质滞留的缝隙，减少应力腐蚀开裂的风险。

　　三个支座的布置能将筒身的支撑跨距缩短近一半，大幅降低跨中截面的弯曲应力，支座与筒壁接触的位置设置了弧形垫板，增大接触面积避免局部应力集中压坏筒壁，垫板与筒壁之间预留了微小的滑移间隙，适配罐体在温度变化下的轴向热胀冷缩变形，避免温度应力拉裂焊缝。罐体上的接管布局完全结合实际生产操作流程设置：顶部的大直径法兰接管是主要的进料口，尺寸匹配常规化工流体输送管道的流量要求，能满足快速进料时的排气需求，避免进料时罐内憋压；顶部侧面的小直径弯管接管是溢流口兼排气口，当进料液位超过设计最高液位时，多余介质可从该口流出，防止满罐溢出，正常存储时该口直通大气，保证罐内始终保持常压或微低压状态，避免罐体承压过高；筒体下部靠近封头位置的斜向接管是排净口，

　　安装时保持一定的倾斜角度，能保证罐内介质完全排空，无残留积液，方便定期清洗、换料操作；侧面的水平小接管是液位计接口，可外接玻璃管液位计或者液位传感器，实时监测罐内液位高度。从安装边界条件来看，这类储罐的安装基础不需要做专门的承重桩基，只要平整的硬化混凝土地面即可满足承重要求，因为塑料材质本身密度低，满液后的总重量远低于同容积的钢制储罐，安装时需要注意鞍座的固定方式，其中一个支座采用地脚螺栓完全固定，其余支座采用长圆孔螺栓连接，允许罐体沿轴向自由伸缩，避免温度变形产生的附加应力；接管与外部管道连接时要采用柔性过渡接头，避免管道的重量直接压在罐体接管上，也能抵消管道安装偏差带来的附加力。设计过程中还需要考虑介质的充装系数，

　　对于低压常温存储的液态介质，充装系数一般控制在0.85到0.9之间，预留足够的气相空间，避免环境温度升高时介质膨胀导致罐内超压，同时罐体的外表面不需要做额外的防腐涂层，聚丙烯材料本身就具备优异的耐酸碱腐蚀性能，相比钢制储罐省去了定期做防腐层维护的成本，不过如果是在户外露天安装，需要在罐体外部添加抗紫外线的防护层，避免长期阳光直射导致材料老化变脆，缩短使用寿命。在三维建模过程中，这类罐体的建模需要重点关注各个接管的方位角、伸出长度、法兰密封面的形式，保证与外部管道对接时无干涉，鞍座的弧形面要与筒体外径完全贴合，避免安装时出现局部间隙导致受力不均，内部的辐条加强结构要与封头内壁完全贴合，焊接位置的倒角要符合塑料焊接的工艺要求，保证焊接强度。
