钣金折弯传感器安装固定支架结构

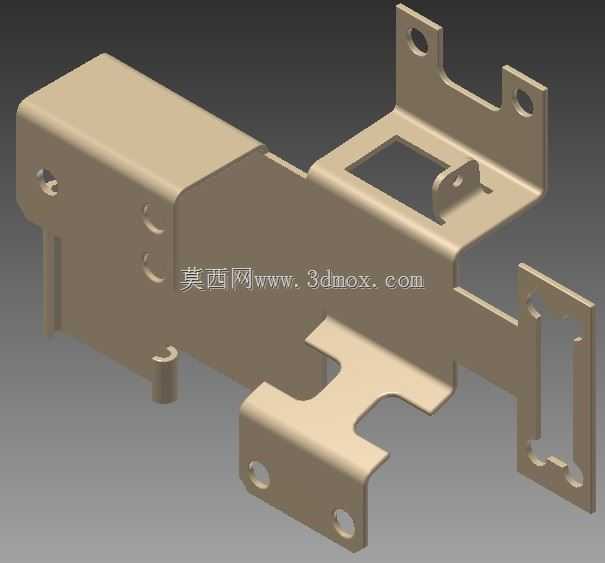

　　这款钣金折弯成型的安装构件，主要面向工业传感检测场景的安装固定需求，在自动化产线的工位检测、设备运行状态监测、物料到位判断等环节中，承担传感器本体的承载、定位与防护作用，避免传感器直接暴露在设备运行的振动、粉尘、轻微磕碰环境中，延长检测元件的使用寿命，同时保证检测位置的重复精度，减少日常运维中的校准工作量。从结构设计逻辑来看，整体采用一体化钣金冲压折弯工艺成型，没有额外的焊接拼接工序，所有弯折边都做了适配安装的公差预留，既能够控制单件的加工成本，也能避免拼接结构带来的累积装配误差，适合批量加工生产。构件上预留的多组安装孔位做了沉边处理，既可以适配螺栓穿过的间隙要求，也能在孔位周边形成局部加强结构，避免长期受振动影响出现孔位变形、

　　固定松动的问题。主体的盒型弯折区域是传感器本体的安装腔，内腔尺寸刚好匹配对应规格传感器的外形边界，侧边预留的走线缺口可以方便传感器线缆穿出，避免线缆被夹在安装面与构件之间造成绝缘层破损，同时盒型结构的侧壁可以阻挡侧面的飞溅碎屑、切削液直接接触传感器本体，在机加工工位、物料输送工位这类工况相对复杂的场景下也能稳定使用。伸出的带孔安装耳是整个构件与设备机架的连接部位，两个耳片的孔位同轴度做了专门的公差控制，安装时可以直接穿过螺栓固定在型材机架或者设备立板上，不需要额外做位置调整。中间区域的方形镂空是为传感器检测端预留的工作窗口，窗口周边的小凸台可以在安装传感器时起到定位止挡的作用，装配时只要将传感器端面贴紧凸台，

　　就能保证检测端到被测物体的距离处于传感器的有效检测量程内，降低现场装配的调试难度。下方延伸的异形折弯边，一方面是作为整个构件的加强筋，提升长跨度结构的刚性，避免钣金件在长期振动环境下出现形变，另一方面异形缺口可以避让设备上的相邻管线、凸起结构，避免安装时出现干涉问题，不需要现场对构件做二次切割修改。从安装边界来看，整个构件的弯折高度控制在常规传感器安装的常用尺寸范围内，安装耳的孔距适配工业铝型材的标准槽距，既可以在新设备设计时直接集成到安装结构中，也可以在旧设备改造时直接替换原有损坏的固定支架，不需要重新在机架上打孔。所有折弯的内角都做了工艺圆角处理，避免加工和装配过程中锐边划伤操作人员，也能减少折弯处的应力集中，

　　降低钣金件弯折处开裂的风险。构件表面没有多余的装饰结构，所有的型面变化都服务于安装、防护、避让的功能需求，没有冗余的设计，在保证结构强度和安装便利性的前提下，尽可能控制了板材的用料，降低单件的重量，减少对安装位置的负载。在实际使用中，这类支架可以适配光电式、接近式等多种同安装尺寸的传感器，不需要针对不同类型的检测元件重新设计支架，提升了构件的通用适配性，在非标自动化设备的设计、老旧产线的传感元件升级改造场景中，能够大幅缩短设计和装配的周期，减少现场调试的工作量。
