快挂式承重连接钩环结构设计

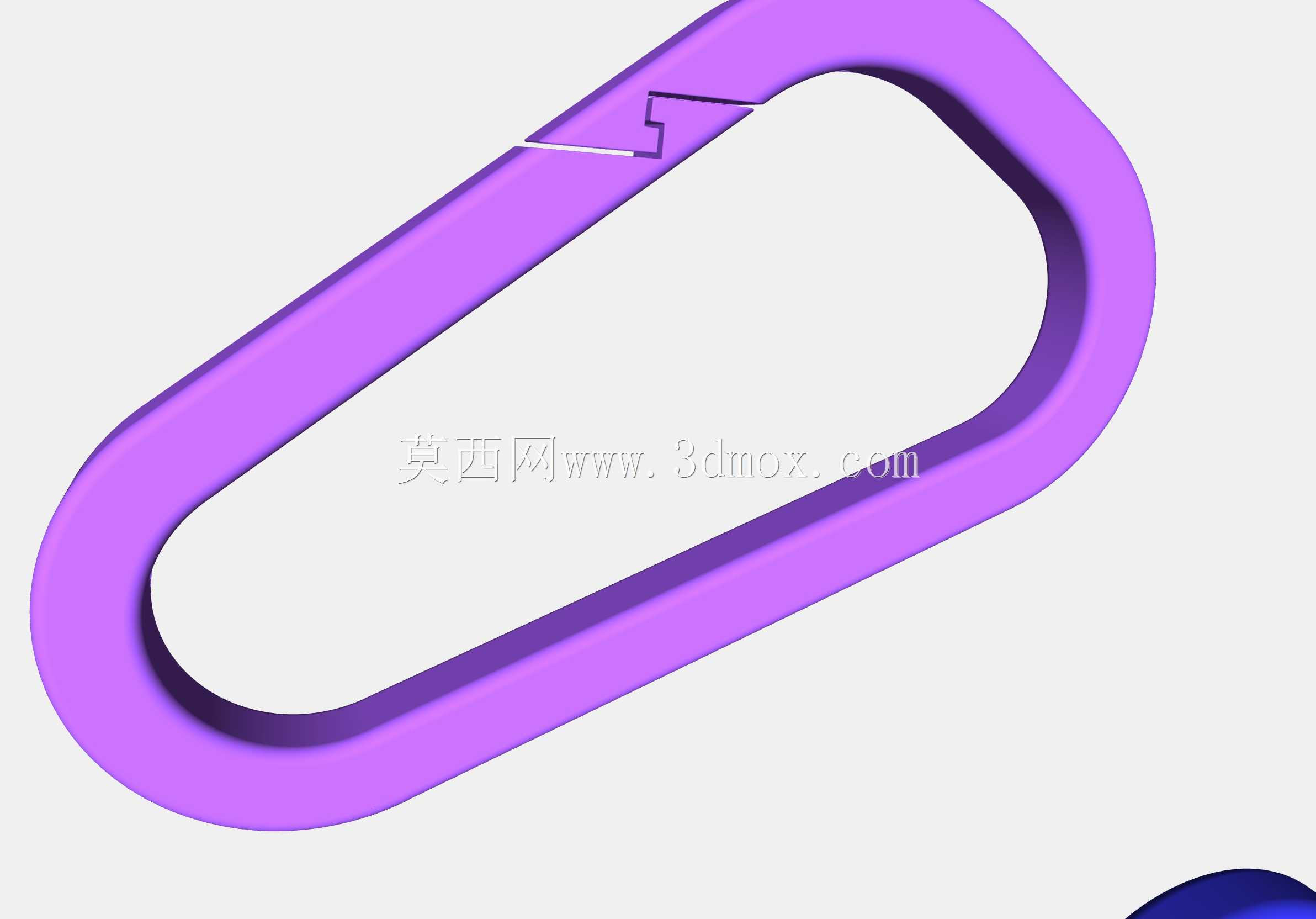

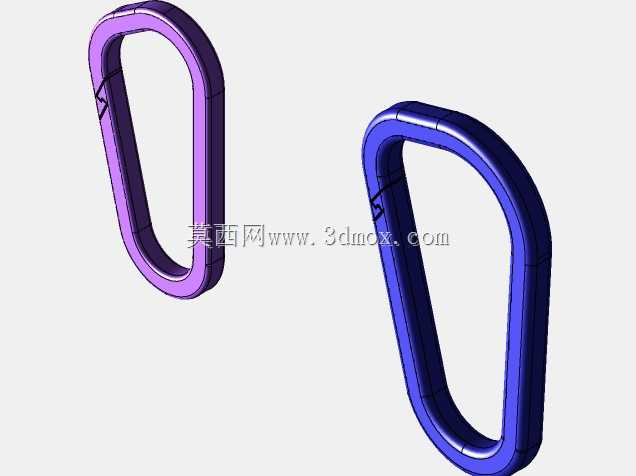

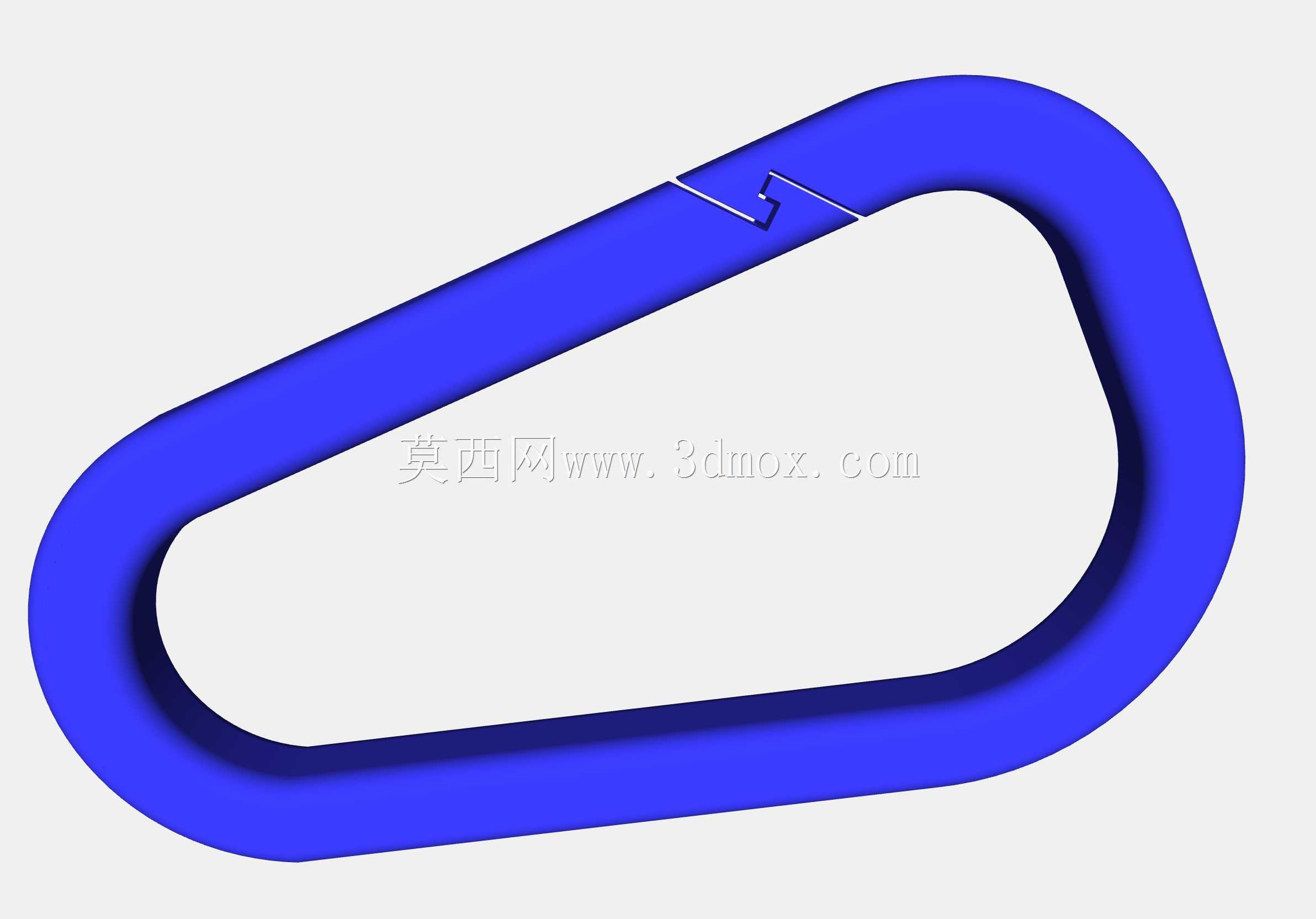

　　这款快挂式钩环的设计，最初是针对户外挂载、工业工位临时挂接、小型设备线束整理等场景的连接需求展开的，区别于传统螺纹锁紧的吊环结构，它采用了侧向弹性开合的锁止结构，不需要额外工具就能完成快速挂载与拆卸，在需要频繁更换挂载点的作业场景里，能大幅减少操作耗时。从结构设计逻辑来看，整个钩体采用了闭环式的D型轮廓，这种轮廓的受力分布比圆形钩环更合理——当挂载点位于钩体直边段时，载荷能沿着钩体的弧形段均匀传导到开合锁止位，不会出现局部应力集中的问题，相比同截面尺寸的圆形钩环，D型结构的直边段还能更好地贴合被挂载件的平面，避免挂载后出现随意转动、移位的情况。开合锁止结构的设计是整个产品的核心，锁舌采用了内置弹性复位的结构，常态下锁舌与钩体开口端完全贴合，形成完整的封闭受力环，当需要开合时，只需要向钩体内侧按压锁舌就能打开开口，松开后锁舌自动复位锁止，锁舌与钩体的搭接段做了错位卡合的止退结构，就算挂载过程中出现意外触碰锁舌的情况，只要载荷处于额定范围内，锁舌也不会意外脱开，避免挂载物坠落的风险。在截面设计上，钩体的主体截面采用了圆角矩形的结构，相比圆形截面，这种截面在相同截面积的情况下，垂直于载荷方向的抗弯模量更高，能承受更大的横向弯折载荷，同时圆角处理也能避免应力集中在棱边位置，减少长期交变载荷下出现疲劳断裂的概率。锁舌的截面做了变厚度处理，和钩体搭接的位置厚度更大，保证锁止位置的抗剪切强度，和弹性件连接的位置厚度适当减小，

　　在保证结构强度的前提下预留出足够的弹性形变空间，让按压开合的手感保持适中，不会出现按不动或者锁止力度不足的问题。从安装边界的角度考虑，这款钩环的开口尺寸做了针对性的匹配，开口宽度刚好能穿过常规厚度的织带、钢索挂环、小型设备的挂载耳位，不需要额外搭配转接件就能直接使用，钩体的整体外轮廓没有突出的棱角，在狭窄空间里使用时不会勾挂到周边的管线或者织物，适配性更强。实际使用场景中，这类钩环除了户外装备挂载之外，在生产车间里也常用来临时挂接小型工具、气动管路的快速接头挂点、设备检修时的临时线束固定，甚至在仓储分拣场景里，也能用来挂接分拣袋的挂耳，因为开合操作足够便捷，不需要双手配合就能完成单手操作，在高空作业等双手操作受限的场景里，

　　这种快挂结构的优势会更加明显。设计过程中也充分考虑了不同使用环境的适配性，整个钩体的外表面做了均匀的圆弧过渡，没有卫生死角，如果是在有清洁要求的食品加工、医药生产工位使用，也能很方便地擦拭清洁，不会积存污渍；锁舌的活动缝隙控制在很小的范围内，使用过程中不会有灰尘、细小碎屑进入缝隙导致卡滞，就算在多粉尘的户外或者车间环境里，也能保持顺畅的开合手感。和传统的螺丝锁紧式挂环相比，这款快挂钩环不需要反复旋拧螺丝来完成锁止，操作步骤从原来的对准、旋拧、确认锁紧三步简化为按压、挂入、松开自动锁止三步，单次操作时间能缩短70%以上，在需要频繁拆装挂载件的流水线工位、户外攀岩速降、摄影器材快速挂载等场景里，这种效率提升带来的体验改善非常明显。

　　受力仿真验证阶段，针对钩体的几个关键受力位置做了应力校核，包括钩体弧形段的最大拉应力位置、锁舌与钩体搭接位置的剪切应力、锁舌根部的弯曲应力，都控制在常用金属材料或者高强度工程塑料的许用应力范围内，根据选用材质的不同，能覆盖从几公斤的轻型挂载到上百公斤的中型承重挂载需求，不需要改变整体外形结构，只需要调整截面尺寸和材质，就能适配不同承重等级的使用需求。另外，钩体的内侧接触面做了微弧处理，当挂接钢索、织带这类柔性连接件时，接触面的圆弧半径足够大，不会出现尖锐棱边切割织带、磨损钢索外层的问题，能有效延长被挂载连接件的使用寿命，减少因为连接件磨损导致的安全隐患。锁止结构的复位弹性件采用了内置式设计，完全隐藏在钩体内部，不会暴露在外部环境中，避免了弹性件被腐蚀、被杂物卡滞的问题，就算长期在潮湿、有腐蚀性介质的环境里使用，也能保持稳定的复位弹力，不会出现锁舌无法复位导致的锁止失效问题。
