巴特霍尔德传感装置分体式防护壳体结构

　　这款传感装置的防护壳体采用上下分体式装配结构，上半部分为半透明可视罩体，下半部分为承载基座，整体适配内嵌式传感元件的安装与防护需求，在工业现场传感检测场景中，这类壳体主要承担元件防护、光路遮蔽、安装定位的核心作用，可适配光电类、成像类传感单元的外置安装需求，常见于自动化产线的位置检测、物料识别、状态监测工位，能够在多尘、存在少量飞溅物的车间环境中为内部精密传感元件提供物理阻隔，避免外界杂物侵入影响检测精度，同时半透明罩体可在不拆卸壳体的前提下快速观察内部元件的工作状态，减少日常运维的拆装工作量。

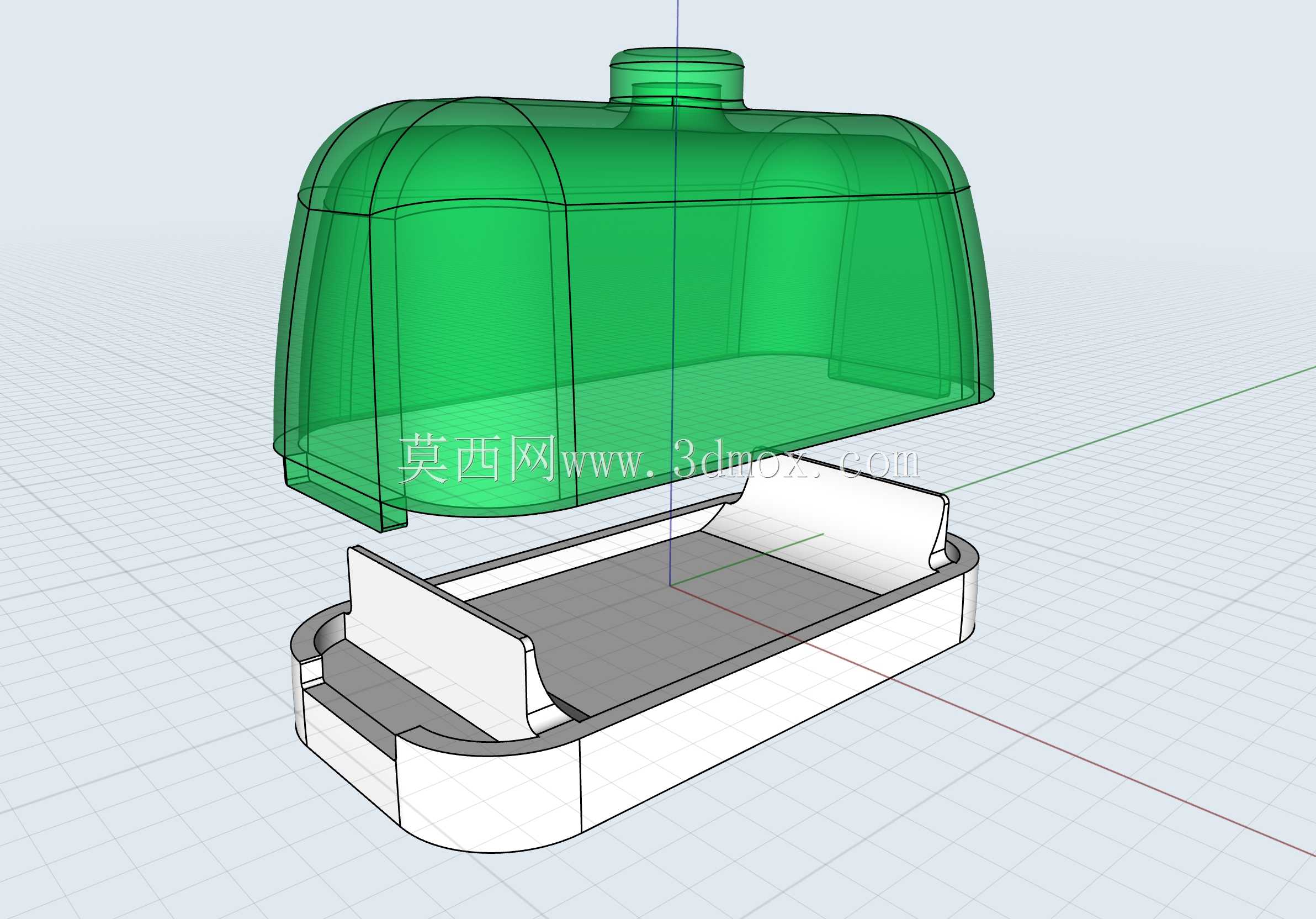

　　从结构设计逻辑来看，上罩采用圆弧过渡的曲面造型，顶部预留凸起的穿线或接口安装位，边缘做外翻贴合边设计，与下基座装配时可形成完整的贴合面，配合密封件即可实现基础的防尘防水能力，曲面造型相比直角结构可减少应力集中，同时降低外界杂物在壳体表面的堆积，适配车间日常清洁吹扫的维护需求。下基座采用带围边的槽型结构，内部预留平整的元件安装平面，围边高度根据内部元件的最大高度设定，可完全容纳传感主板、检测镜头等核心部件，基座两侧的延伸结构可作为安装固定位，预留的安装孔位可直接适配常规的M3/M4规格紧固件，无需额外加工转接件即可完成在设备机架、安装支架上的固定。

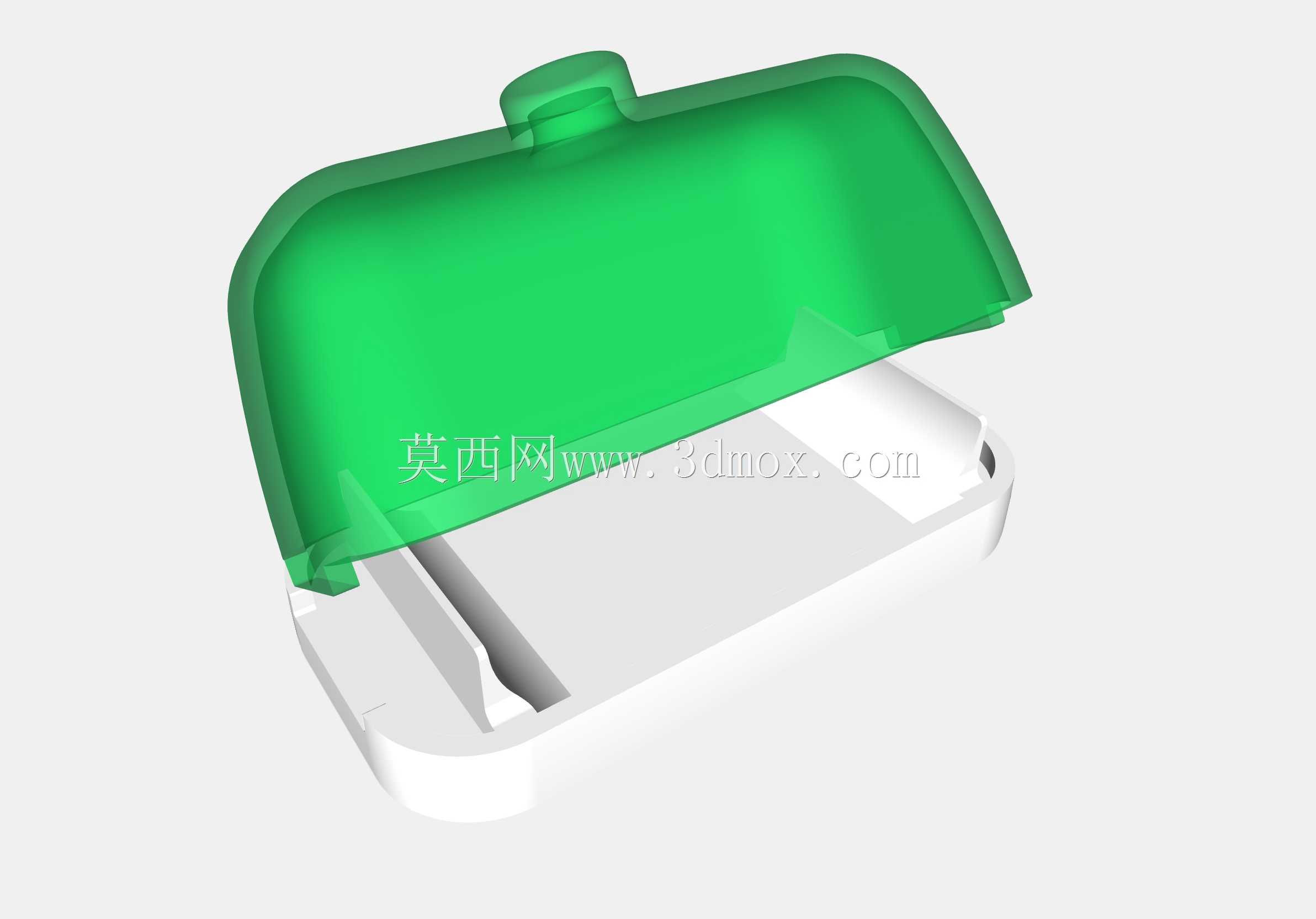

　　在安装边界设计上，整体壳体的长宽尺寸匹配常规小型传感单元的安装空间需求，总高度控制在低矮区间，可适配设备侧装、顶部吊装、底部平装等多种安装姿态，不会占用过多的设备安装空间，上下壳体的装配采用卡扣加紧固件的双重固定方式，日常检修时可快速拆开上罩完成元件调试或更换，装配后整体结构无突出尖锐边角，避免安装运维过程中出现剐蹭风险。罩体的半透明材质选用具备一定抗冲击性能的工程塑料，可耐受常规的外力磕碰，同时不会遮挡传感元件的检测光路，保证检测信号的正常传输，基座部分采用刚性更强的工程材质，保证长期安装后的结构稳定性，避免因材质形变导致内部元件位置偏移，影响检测精度。

　　在实际应用中，这类分体式传感壳体可直接替换同规格的老旧传感装置外壳，也可作为自制传感检测单元的外置防护结构，内部安装平面可根据不同元件的安装需求做少量适配加工，围边的限位结构可避免内部元件在设备运行振动过程中出现移位，上下贴合面的平整度控制在合理公差范围内，配合薄型密封垫即可达到IP54级别的防护能力，满足大部分普通工业场景的使用需求。顶部的凸起接口位可适配航空插头、出线防水接头等常规连接件，方便内部元件的接线引出，同时保证接线位置的防护能力，避免线缆拉扯导致的接线松脱问题。

　　从结构建模的细节来看，所有转角位置都做了合理的圆角处理，既符合注塑加工的工艺要求，避免注塑过程中出现应力开裂问题，也能减少装配过程中的对位难度，上下壳体的贴合边做了定位止口设计，装配时可直接卡入定位，无需反复调整对位即可保证上下壳体的同轴度，提升装配效率。基座底部预留了走线槽位，内部接线可沿槽位排布至顶部接口，避免线缆在壳体内部杂乱堆积挤压元件，同时也方便接线作业时的线缆整理。整体结构没有冗余的设计特征，所有造型特征都服务于防护、安装、运维的实际需求，没有多余的装饰性结构，符合工业零部件的设计逻辑，可直接用于后续的注塑开模或3D打印打样验证，适配小批量定制传感装置的快速开发需求，缩短专用传感检测装置的开发周期，减少结构设计阶段的重复工作量。
