三辐式工业操作手轮结构设计

　　这类三辐式手轮是工业设备里非常常见的手动操作部件，日常在阀门调节、机床进给控制、工装夹具锁紧、流体管路通断控制等场景都能见到它的身影，和直柄手柄、旋钮类操作件相比，轮缘式的结构能提供更大的操作力臂，操作人员不需要施加太大的握力就能输出足够的扭矩，完成带阻尼机构的调节、锁紧动作，尤其适合需要频繁微调、或者操作端存在一定负载阻力的设备工位。

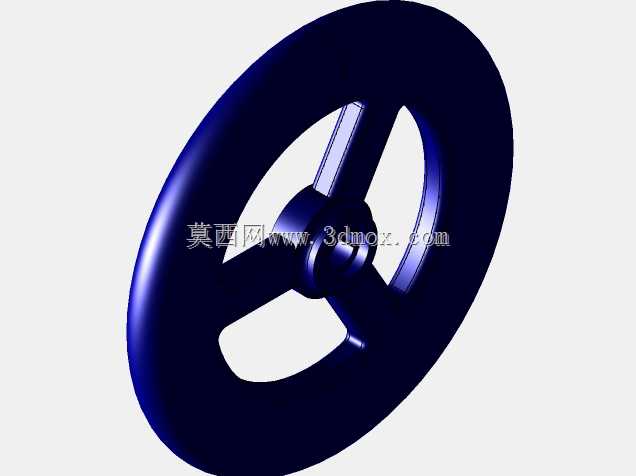

　　从结构设计逻辑来看，这款手轮采用了等夹角分布的三根辐条连接中心轮毂与外圈轮缘，相比两辐条结构，三辐布局在各个转动角度下都能保持均匀的受力分布，不会出现某一角度下辐条受力集中导致的形变问题，同时相比四辐、五辐结构，又能减少不必要的材料占用，降低部件整体重量，操作人员长时间抬手操作时不容易产生疲劳感。中心轮毂位置设计有与阀杆、设备操作轴匹配的安装孔位，孔位可根据实际安装需求加工成键槽孔、方孔、D型孔等不同形式，保证扭矩传递过程中不会出现打滑、空转的问题，轮毂与辐条的衔接位置做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，在长期承受交变操作力的工况下能保持足够的结构强度。

　　轮缘部分采用了圆弧过渡的环形截面，握持时贴合手掌轮廓，不会出现硌手的问题，表面做了光滑处理，没有尖锐的棱角、毛刺，操作时的触感更顺滑，即使操作人员佩戴劳保手套操作，也能稳定握持不会打滑。整体结构没有多余的装饰性设计，所有造型都服务于功能需求：外圈的厚度经过核算，既能保证轮缘的刚性，在施加较大操作力时不会出现形变，又不会因为过厚导致握持不便；辐条的截面采用了带拔模斜度的设计，不管是采用金属铸造还是工程塑料注塑加工，都能顺利脱模，适合批量生产加工，生产过程中不需要额外做复杂的后处理工序，能有效控制部件的制造成本。

　　在安装边界方面，这类手轮的安装尺寸需要匹配对应设备的操作轴直径，轮毂的轴向长度需要保证与操作轴的配合长度足够，避免安装后出现晃动，手轮的外径尺寸则根据所需的操作扭矩来确定：需要输出大扭矩的重载工况，会选用更大直径的手轮，借助更长的力臂降低操作力度；而轻载微调、安装空间受限的工位，则会选用更小直径的规格，避免手轮突出设备表面过多，占用操作空间、或是误碰到周边的其他操作部件。安装时手轮与设备面板之间需要预留足够的转动间隙，保证手轮转动过程中不会与设备外壳、周边的其他零部件产生剐蹭，同时在轮毂位置通常会配套设置锁紧螺母或者顶丝，将手轮牢牢固定在操作轴上，长期使用不会出现轴向窜动、周向打滑的问题。

　　实际使用过程中，这类手轮的转动阻尼感适中，既不会因为过于松旷导致微调时难以控制调节量，也不会因为阻尼过大导致操作费力，操作人员可以通过握持轮缘的不同位置，实现粗调与微调的切换：需要快速大行程调节时，可以握住轮缘快速整圈转动；需要精准微调时，可以扶住单根辐条小角度转动，精准控制调节的行程。三辐的结构也方便操作人员在任意角度下都能找到施力的辐条位置，不需要刻意调整手轮的初始角度就能完成操作，在设备操作空间狭窄、无法整圈转动手轮的场景下，这种结构的优势会更加明显，只需要小幅度往复转动辐条，就能完成所需的调节动作。

　　从材质适配的角度来看，这类手轮可以根据使用场景的不同选用不同的加工材质：普通工业设备工况下可以选用增强尼龙材质，重量轻、绝缘性好，同时具备足够的结构强度，在酸碱腐蚀的工况下也能保持稳定的性能；重载、高温工况下则可以选用铸铁、铸钢材质，表面做喷塑或者镀铬处理，提升耐磨性能与防腐蚀能力，长期承受大扭矩操作也不会出现结构损坏。不管是哪种材质的版本，核心的三辐结构、轮缘与轮毂的尺寸匹配逻辑都是一致的，都是为了在保证结构强度的前提下，尽可能提升操作的便利性，降低操作人员的工作负荷，适配不同工业场景下的手动操作需求。
