法兰式多工位装夹工具夹头结构设计

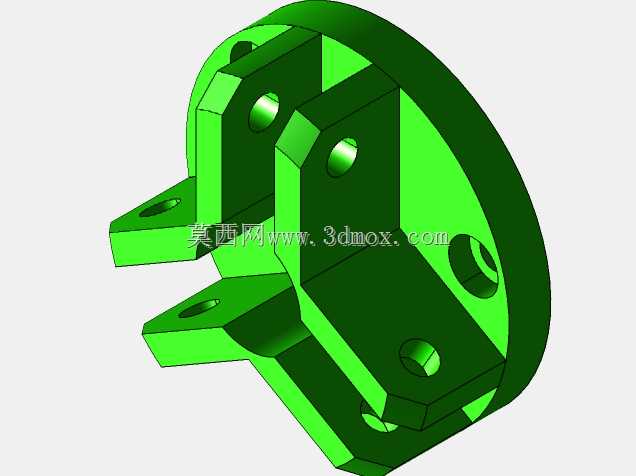

　　在自动化装配、精密检测以及多工位加工产线中，这类法兰式工具夹头是工位端执行夹持动作的核心连接载体，区别于常规的弹性筒夹、三爪卡盘类装夹结构，该夹头采用分体式叉形支撑臂设计，主要适配需要多点位同步定位、夹持异形工装辅具或者检测探头的使用场景，常见于传感器检测工位的探头固定、小型装配工位的执行端工装连接，以及非标自动化设备的末端执行器基座环节。从结构功能来看，夹头后端的圆形法兰盘为安装基准面，法兰盘上预留的沉头安装孔可直接与设备的回转工作台、直线滑台端面或者固定立板完成锁附，法兰端面的平面度公差控制在0.02mm以内，能够保证安装后夹头整体的端面跳动满足精密工位的定位要求，避免夹持部件后出现偏摆误差。前端延伸出的三组带安装孔的支撑臂，

　　是夹头的功能承载区域，每组支撑臂上的通孔既可以穿装锁紧螺钉完成被夹持部件的硬连接固定，也可以加装顶丝、弹性压块实现对不同直径杆类部件的自适应抱紧，相邻支撑臂之间的镂空槽结构，一方面是为了减轻夹头整体的自重，降低设备运动端的负载惯量，尤其是在搭配直线往复运动、小角度回转的驱动单元时，轻量化的结构能够有效提升工位的动作响应速度，减少驱动端的扭矩冗余；另一方面镂空槽也为被夹持部件的走线、外接气路管路预留了排布空间，避免传感器线缆、小型气动管路在夹头动作过程中出现剐蹭、弯折破损的问题。设计这类夹头时，首先要匹配安装端的接口尺寸，法兰盘的外径、安装孔的孔位分布需要和对应设备的安装端面完全适配，不能出现孔位错位、法兰外径超出安装座边界的问题，

　　同时要核算支撑臂的受力载荷，根据被夹持部件的重量、工位动作时的加速度，计算支撑臂的根部抗弯强度，避免高速启停时支撑臂出现形变导致夹持精度下降。夹头的安装边界需要结合工位的运动行程做校核，当夹头随滑台做前后进给或者随转台做回转动作时，支撑臂的外伸长度不能和周边的料道、检测支架、相邻工位的工装产生运动干涉，尤其是三组支撑臂的最外侧轮廓，要在三维装配环境下做全行程的干涉检查，预留至少3mm的安全间隙。在实际使用场景中，这类夹头不需要搭配复杂的液压、气动驱动单元，纯机械结构的锁紧方式可靠性更高，在有粉尘、少量切削液的加工工位或者长期连续运行的装配产线上，故障概率远低于带活动夹爪的气动卡盘，日常维护只需要定期检查安装螺钉的锁紧力矩，

　　清理支撑臂安装孔内的杂物即可。夹头支撑臂上的安装孔采用同轴度公差管控，当需要穿装定位销完成被夹持部件的高精度定位时，孔位的位置度公差控制在0.015mm以内，能够保证每次更换工装辅具后的重复定位精度满足检测、装配工序的要求，不需要每次更换部件后重新做位置校准。此外，夹头的法兰盘与支撑臂为一体化加工成型，没有额外的拼接装配环节，整体的结构刚性更强，在承受侧向夹持载荷时，不会出现拼接缝位置的松动错位，适合在有一定振动的加工工位上使用，比如小型零件的去毛刺工位、尺寸检测工位的探头固定，都可以通过这类夹头完成执行部件的稳定装夹。针对不同的使用场景，夹头支撑臂的厚度、安装孔的孔径可以根据实际负载做调整，当需要夹持重量较大的工装时，可以适当增加支撑臂的壁厚，提升整体的结构强度，当用于轻载的检测工位时，可以进一步优化镂空槽的尺寸，降低夹头自重，适配小负载的高精度驱动滑台。
