立式带座基座轴承三维结构设计

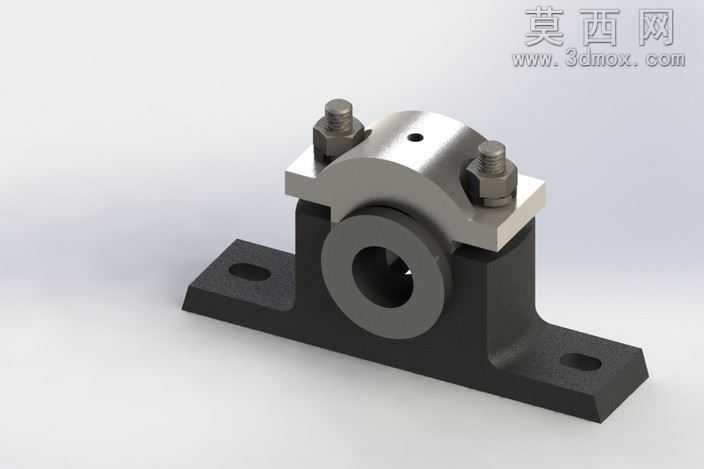

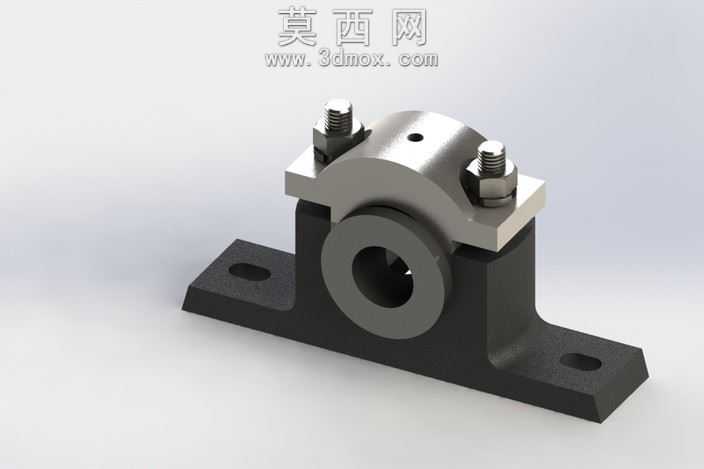

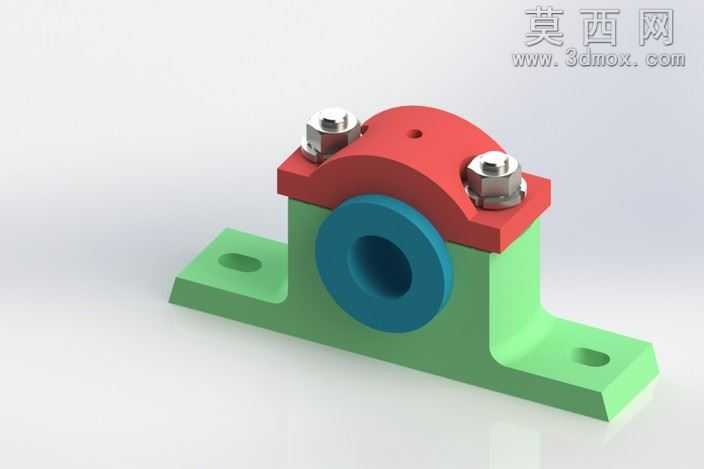

本模型为立式基座轴承三维结构，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各部件尺寸进行精准约束，确保装配关系完全符合实际生产加工要求。模型整体分为底座、轴承衬套、上压盖、锁紧螺栓四个核心部分，底座采用一体式铸造结构设计，底部开设两个对称的长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度，底座两侧设置加强筋结构，在不增加整体重量的前提下大幅提升结构刚性，避免承载过程中出现底座变形的问题。中间的轴承衬套采用过盈配合的方式嵌入底座的安装槽内，衬套内孔为光滑圆柱面，用于与传动轴配合，承担径向载荷的传递作用，衬套外侧设置定位台阶，确保装配时轴向位置精准，不会出现窜动问题。上压盖为半圆弧形结构，与底座的半圆槽配合形成完整的轴承容纳腔，上压盖两侧设置螺栓安装位，通过两个六角头螺栓与底座锁紧，锁紧后可将轴承衬套完全固定，防止衬套在运行过程中出现转动或移位，螺栓与上压盖之间加装平垫圈，分散锁紧压力，避免压盖表面被压损。渲染阶段采用工业级写实材质方案，底座与上压盖赋予铸铁材质，表面设置细微的磨砂质感与铸造纹理，还原真实铸件的表面效果；轴承衬套赋予淬火钢材质，表面做金属抛光处理，呈现高反光的金属质感；螺栓与垫圈赋予镀锌钢材材质，表面带有轻微的镀锌层光泽，不同部件的材质区分清晰，可直观分辨各零件的材质属性与功能分区。灯光采用三点布光方案，主光源从斜上方45度照射，突出模型的结构轮廓与装配关系，辅助光源补充暗部细节，避免阴影区域过黑丢失结构信息，背景采用浅灰色渐变背景，将视觉焦点完全集中在轴承模型本身。设计过程中充分考虑了该基座轴承的实际使用场景，作为传动系统的支撑部件，其核心功能是为旋转轴提供稳定的径向支撑，降低轴运转时的摩擦阻力，同时保证轴的旋转精度，整体结构拆装便捷，仅需松开两个螺栓即可打开上压盖，完成轴承的更换与维护，无需拆卸整个底座，大幅降低后期运维成本。建模时对所有零件进行了干涉检查，确保各部件装配后无干涉问题，装配间隙符合机械设计公差要求，模型可直接用于工程出图、装配模拟、3D打印验证等场景，也可作为标准件导入各类自动化设备、输送设备的整机装配模型中使用。
