剖分式滑动轴承座装配结构三维设计

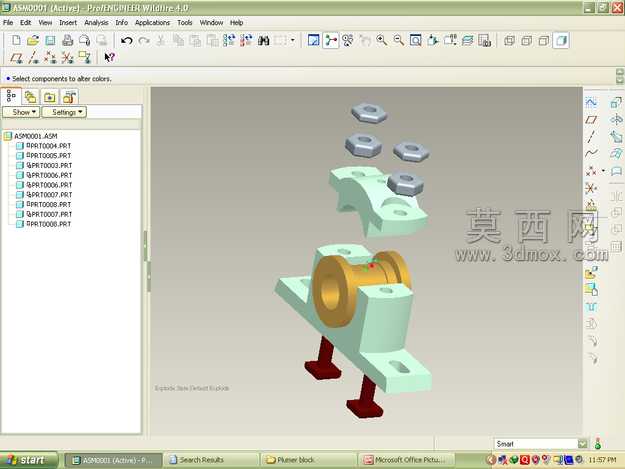

本作品为剖分式轴承座的完整三维装配模型，采用Pro/Engineer Wildfire平台完成全参数化建模，完整还原了剖分结构轴承座的全部组成部件与装配关系。建模过程中首先完成底座基体的特征构建，通过拉伸、切除、倒角等基础特征生成带安装孔的下支撑座，底座两侧设计有长圆形安装通孔，用于轴承座在设备机架上的位置调整与固定，底部支撑面做平面度特征约束，保证安装贴合精度。随后构建上轴承盖结构，上盖与下座采用剖分面贴合定位，剖分面处设计有定位止口，保证上下两部分同轴度精度，避免装配错位。中间的轴瓦部分采用回转类特征建模，内孔为光滑圆柱面适配传动轴安装，外圆与轴承座内孔采用过渡配合设计，轴瓦上设计有油槽结构，用于润滑油脂的存储与分布。配套的紧固件包含六角螺栓与六角螺母，全部采用标准件参数化建模，螺栓穿过上下座的连接通孔后通过螺母锁紧，实现轴承盖与底座的紧固连接，螺栓长度、螺纹规格均符合对应机械标准参数。模型装配过程中严格按照实际装配顺序添加约束，底座为固定基准件，依次装配下轴瓦、上轴瓦、轴承盖，最后装入螺栓螺母完成锁紧，所有配合面均添加贴合约束，回转部件添加同轴度约束，保证整体装配无干涉。模型未添加多余渲染材质，保留软件默认的实体着色效果，清晰区分不同部件的结构轮廓，各零件可单独拆分查看内部结构，也可通过爆炸视图展示各部件的装配位置关系，完整呈现了剖分式轴承座装拆方便、轴系维护便捷的结构优势，可用于机械原理教学、装配工艺演示以及相关设备的配套设计参考。
