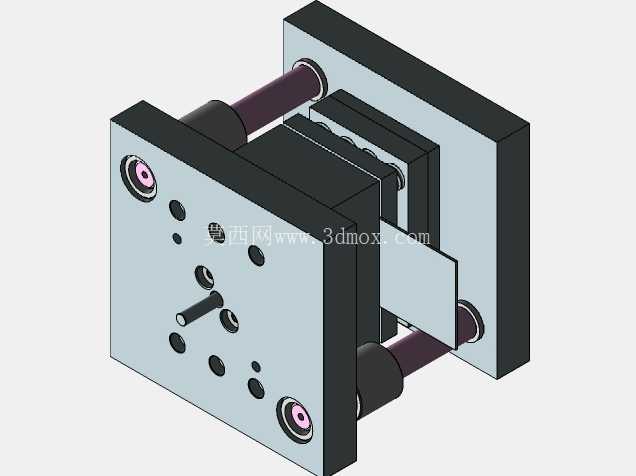

2.5mm板材冲切冲孔复合冲压模具结构

这套复合冲压结构主要面向厚度2.5mm的冷轧钢板、热轧酸洗板等常规五金冲压件的批量生产场景，常见于家电五金配件、汽车通用小结构件、低压电气安装件的加工工序中，可在压力机的单次行程内完成工件的外轮廓冲切与内型孔冲孔两道核心工序，相比传统单工序落料模、冲孔模的分步加工方案，能有效减少工序间的工件定位误差，避免多次装夹带来的形位公差偏移，同时压缩工序流转的辅助时间，提升中小尺寸冲压件的批量加工一致性。

从结构布局来看，该复合模采用正装式复合模的典型排布逻辑，上下模座通过对角布置的导柱导套实现合模导向，导套选用带储油槽的滑动导向结构，适配常规开式压力机的每分钟30-60次的冲压频次，导柱与模座采用过盈压装配合，保证长期冲压过程中的导向精度不发生偏移。凸凹模作为复合模的核心工作零件，集成了外轮廓冲切的凸模功能与内孔冲孔的凹模功能，刃口部位预留了常规冲压模具的修磨余量，可在刃口磨损后通过平面磨床修磨端面恢复冲裁间隙，延长模具整体使用寿命。冲孔凸模采用台阶式固定结构，通过凸模固定板与上模座刚性连接，配合弹压卸料板实现冲压过程中的料带压紧，避免冲孔位置出现材料拉伸变形。

安装边界方面，整套模具的闭合高度适配公称压力160kN-250kN的开式可倾压力机，模座的安装槽尺寸匹配常规压力机的T型槽间距，上下模座的平行度公差控制在0.02mm/100mm范围内，保证合模时间隙均匀。卸料结构采用矩形弹簧提供卸料力，弹簧排布围绕冲孔凸模与落料型腔均匀分布，确保卸料过程中板料受力均匀，不会出现工件翘曲变形。推件装置安装在上模座内部，通过打杆与压力机的横梁推件机构联动，在滑块回程到上止点时将卡在上模型腔的工件平稳推出，避免工件粘模影响连续冲压作业。

设计过程中重点考量了2.5mm厚度板材的冲裁间隙匹配，针对普通碳素结构钢的冲裁特性，凸凹模的双边间隙控制在板材厚度的12%-15%区间，既保证冲切断面的光亮带占比满足工件外观要求，又避免间隙过小导致的啃模、毛刺过大问题。定位结构采用固定挡料销搭配导正销的组合方案，料带送进过程中通过挡料销实现初步定位，合模瞬间导正销插入预冲的工艺孔完成精定位，保证孔位与外轮廓的位置度公差控制在±0.05mm以内，满足多数五金冲压件的装配精度要求。模具的所有紧固螺钉、圆柱销均采用标准件选型，方便后期维护更换，工作零件的材料选用Cr12MoV冷作模具钢，淬火硬度控制在HRC58-62，兼顾刃口耐磨性与抗冲击韧性，适配2.5mm厚板材的长期冲压负荷，避免批量生产过程中出现刃口崩裂、过早磨损的问题。
