带操作显示屏的工业输送设备结构设计

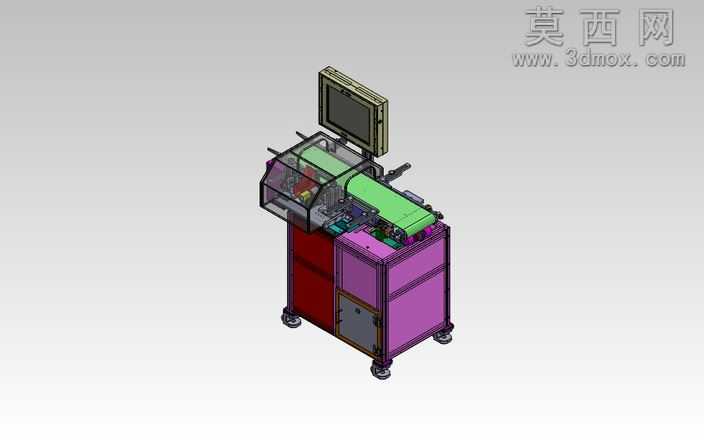

本作品为工业场景使用的输送设备三维建模成果，建模过程严格遵循机械设计规范，首先完成整体机架的结构搭建，采用铝型材框架搭配封板的柜体式结构设计，底部配置万向脚轮实现设备的灵活移位与调平固定，柜体部分预留电气元件安装空间，兼顾设备的防护性与运维便利性。建模阶段对输送主体部分进行了精细化还原，绿色输送工作面采用带式输送结构设计，精准还原了输送带的张紧结构、侧边导向限位结构，确保物料传输过程中的位置稳定性，避免输送过程中出现物料偏移、掉落的问题。设备上部集成的操作显示屏通过可调节支架与机架连接，建模时还原了支架的转动调节结构，可适配不同操作人员的视角需求，显示屏周边设置透明防护围挡，既不遮挡操作视线，也能对输送区域的运动部件进行安全防护，避免操作人员误触运动结构引发安全风险。材质渲染阶段，针对不同部件匹配对应的材质属性：机架封板分别赋予红、紫等区分色的金属烤漆材质，还原工业设备的外观涂装效果；输送带赋予哑光橡胶材质，体现带面的防滑摩擦属性；透明围挡赋予高透亚克力材质，还原防护件的通透质感；脚轮赋予耐磨橡胶与金属支架的组合材质，显示屏部分赋予屏幕玻璃、工程塑料外壳的分层材质，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕小型化工位输送的需求展开，将输送功能、操作控制功能、电气集成功能整合在一体式柜式结构中，整体结构紧凑占地空间小，既可以单独作为工位间的物料中转输送设备使用，也可以对接上下游自动化生产设备，完成生产流程中的物料传递作业，建模过程中对各部件的装配关系进行了校验，确保各运动部件无干涉，结构尺寸符合工位作业的人体工学要求，可直接用于设备方案展示、结构优化参考以及生产加工的图纸依据。
