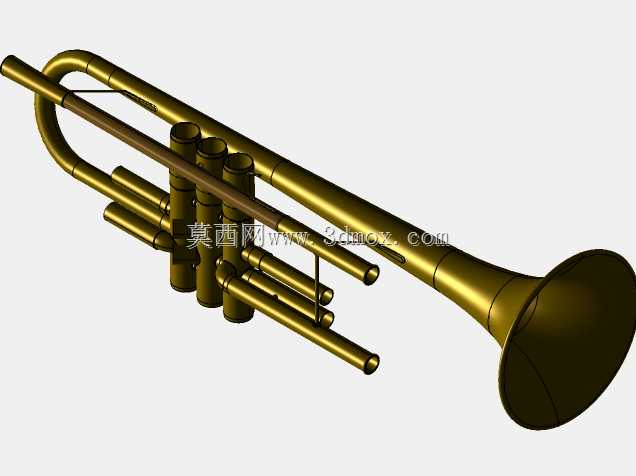

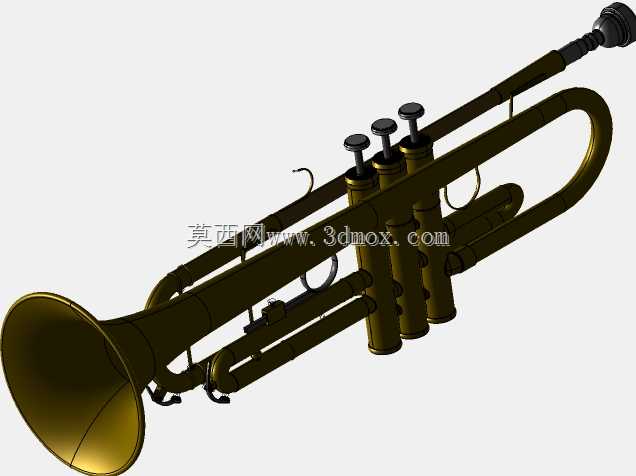

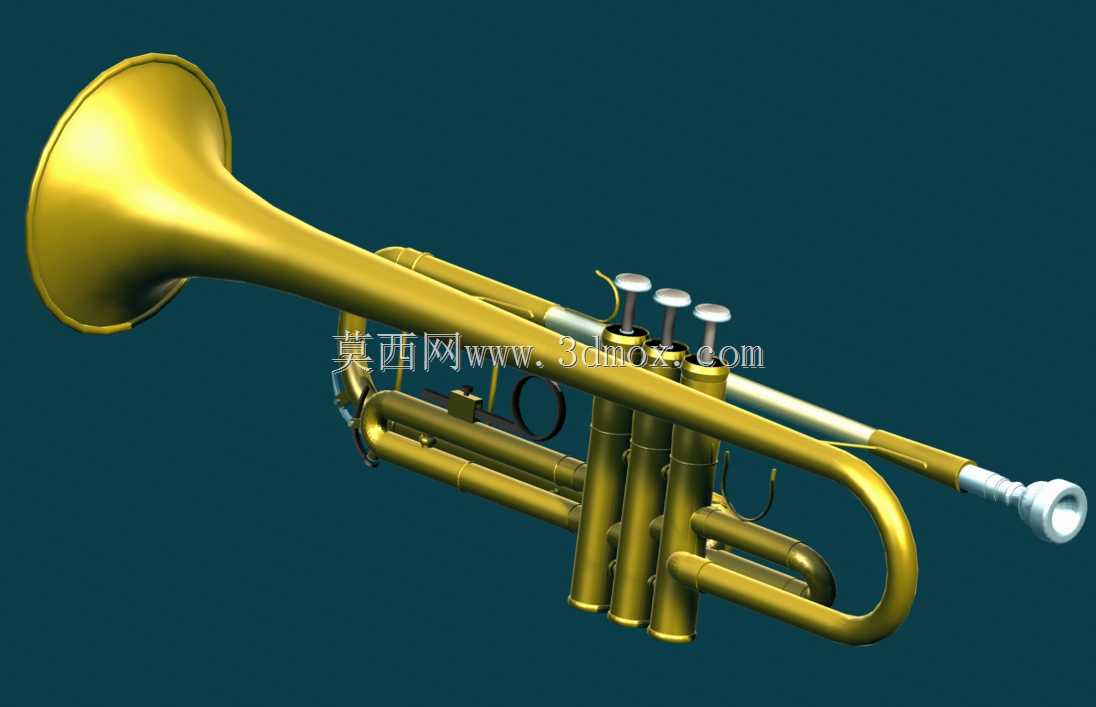

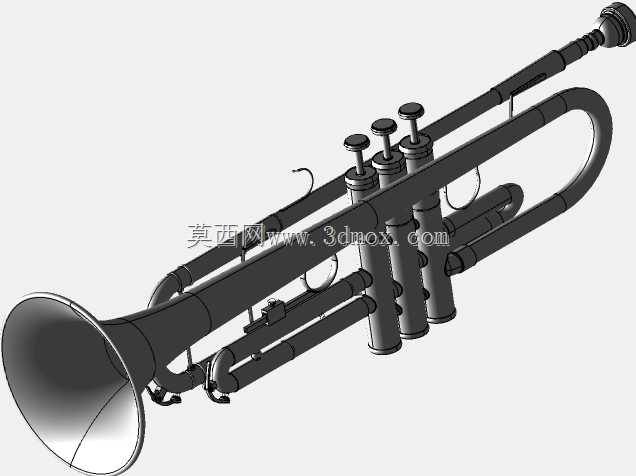

带可移动活塞阀的黄铜小号结构设计

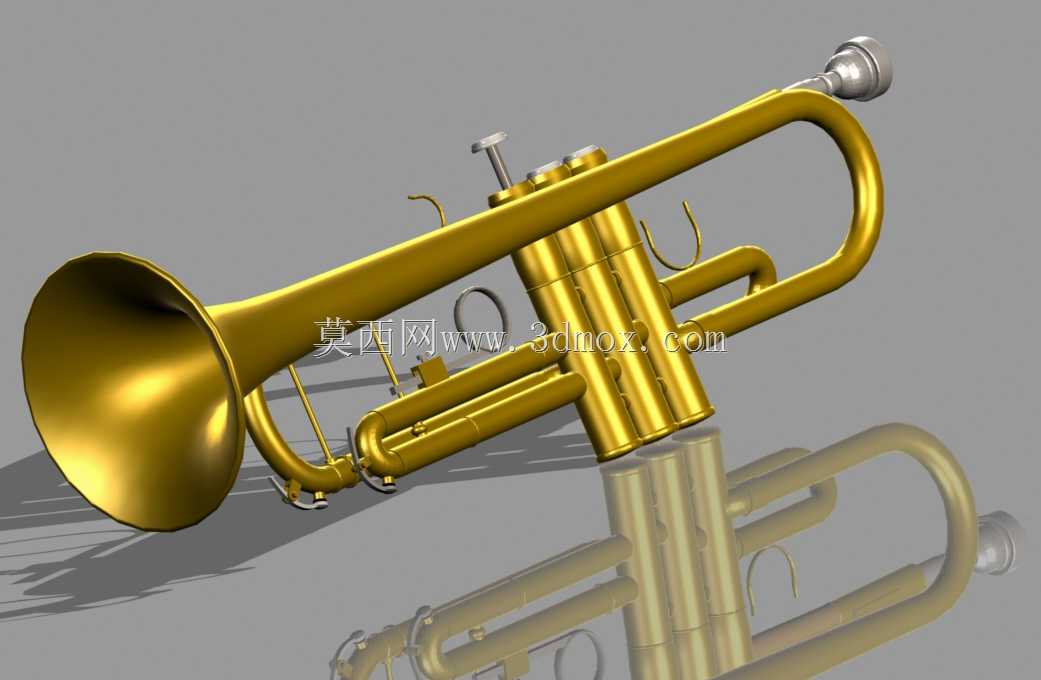

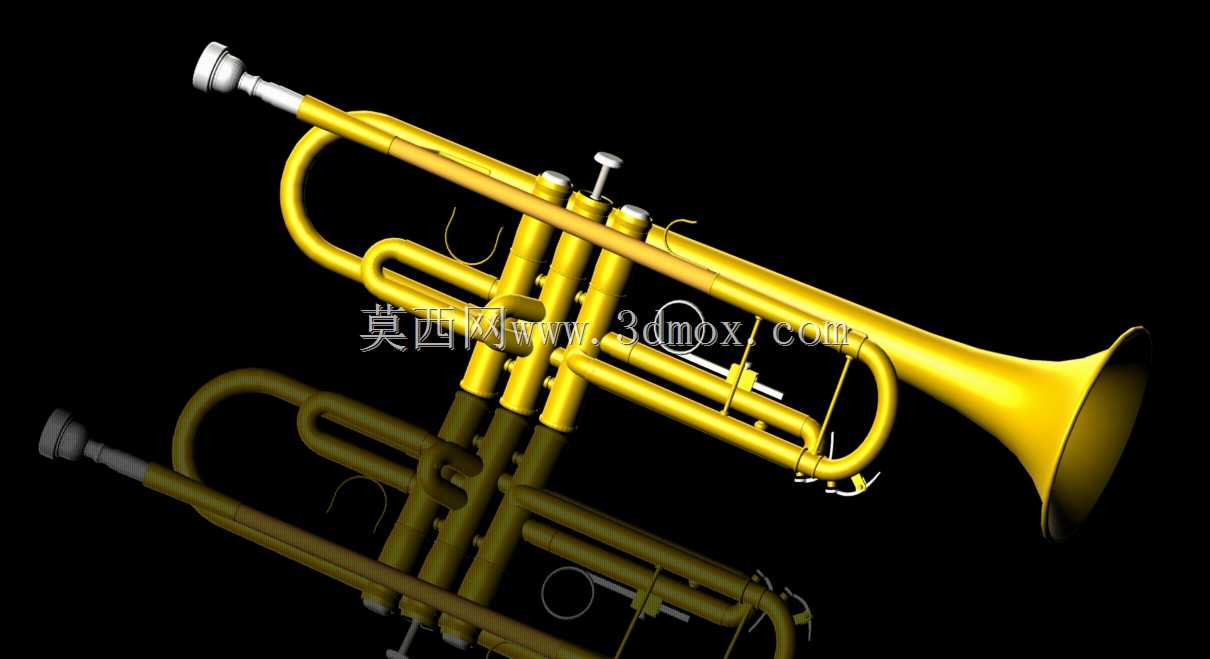

　　这款带可移动活塞阀的铜管小号结构，在管乐类产品的结构设计中具备典型的参考价值，其整体结构围绕管内气柱振动发声的核心原理搭建，所有部件的尺寸匹配、装配间隙都经过严谨的结构推演，能够为同类管乐器的三维结构设计、零部件选型提供具象的参考依据。从实际应用场景来看，这类结构不仅可用于西洋铜管乐器的量产设计参考，也能为文创类金属摆件、科教类声学演示装置的结构搭建提供可复用的结构逻辑，其管体弯曲成型、活塞往复运动的结构形式，也能为小通径流体管路的换向结构设计提供跨界参考思路。

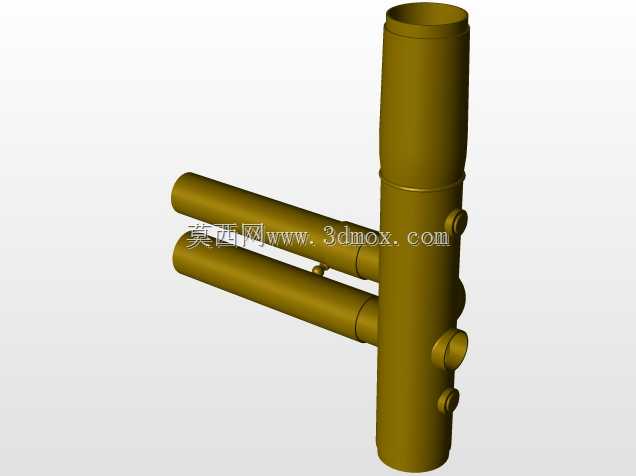

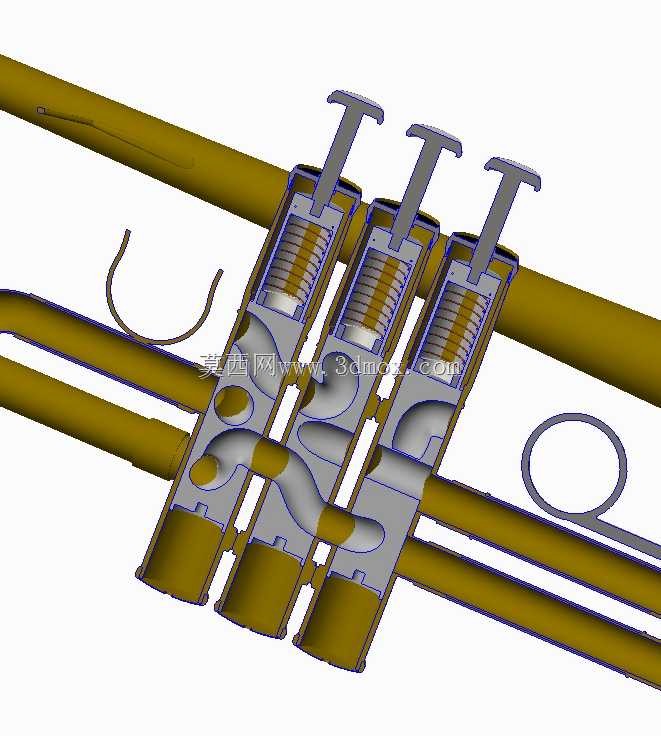

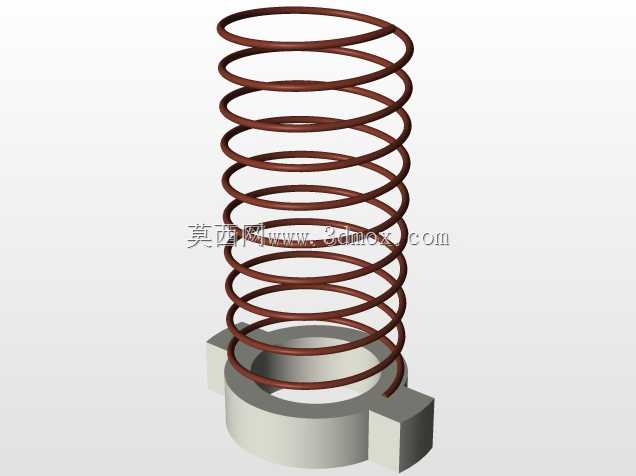

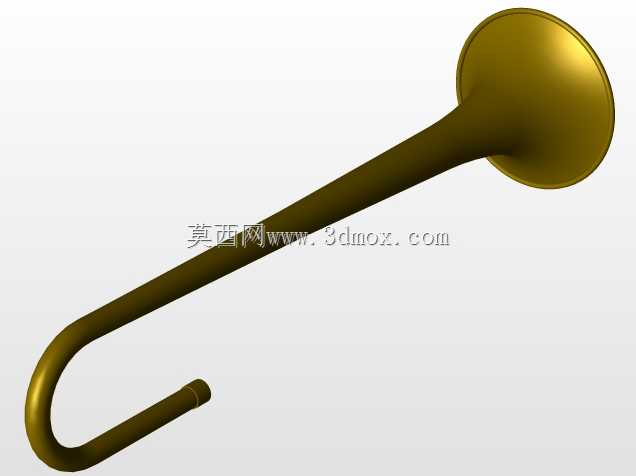

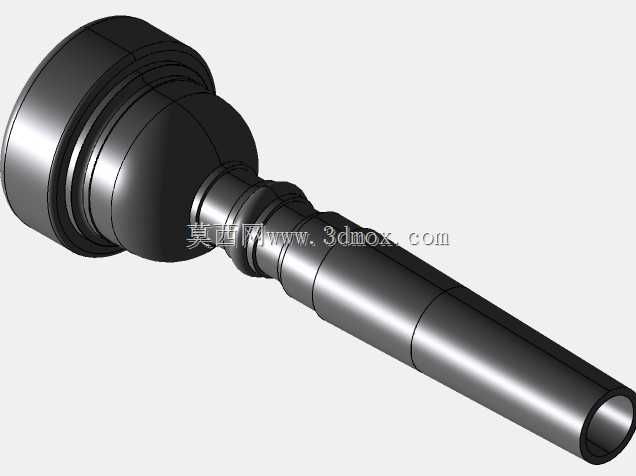

　　从产品功能特性来看，整套结构完整还原了小号的核心功能模块：末端扩径的喇叭口结构承担声辐射扩散的作用，其锥度扩张比例直接影响发声的共鸣效果与声压指向性，建模过程中严格遵循了铜管乐器喇叭口的曲率变化规律，从管体衔接处到端口的直径渐变平滑过渡，无曲率突变的结构断点，避免了实际加工中出现应力集中的问题。中部的三个可移动活塞阀是整套结构的核心功能部件，每个活塞都对应独立的旁通管路段，活塞上下往复运动时可切换管内气柱的有效振动长度，从而实现不同音高的发声；建模时活塞与活塞套的配合间隙按照小间隙滑动配合的公差要求设置，既保证活塞动作的顺滑无卡滞，也预留了实际装配中润滑层的容纳空间，活塞顶部的按键按压结构、复位弹簧的安装位都做了完整还原，能够直观呈现活塞阀的动作逻辑。前端的吹嘴结构采用可拆卸式的衔接设计，吹嘴与主管体的插接段采用锥面配合形式，能够保证装配后的同轴度与气密性，避免吹奏过程中出现漏气影响发声效果的问题。

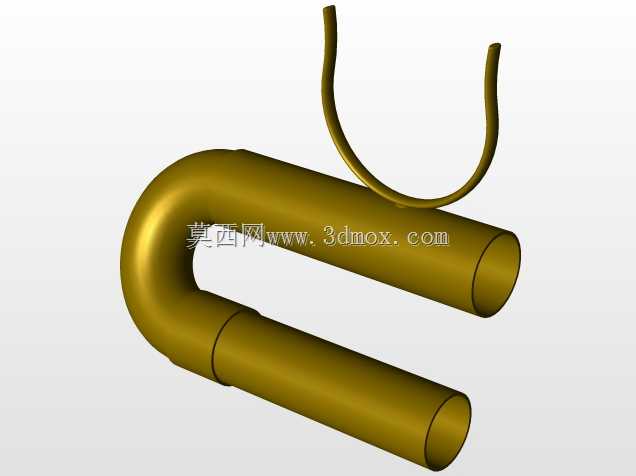

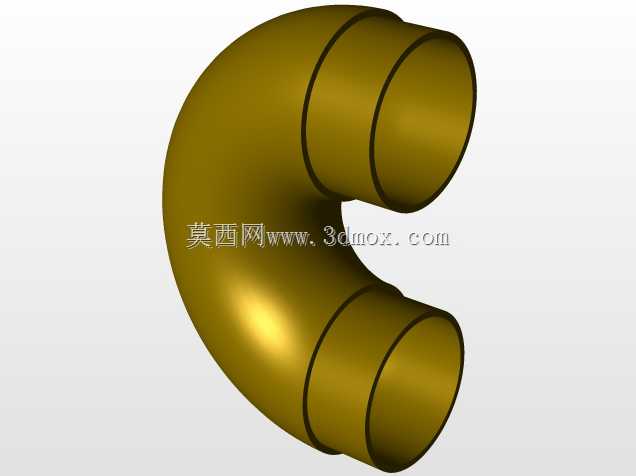

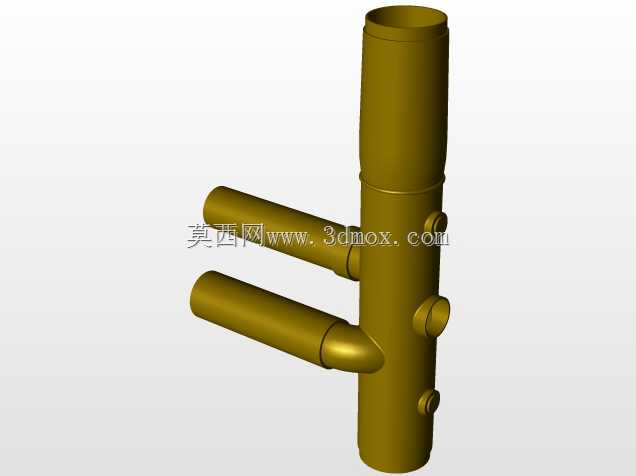

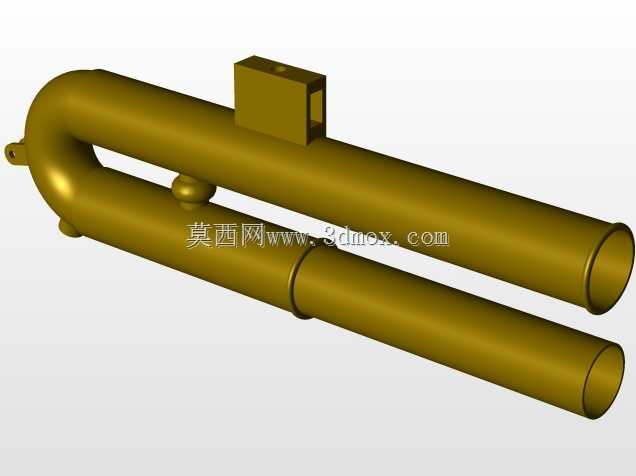

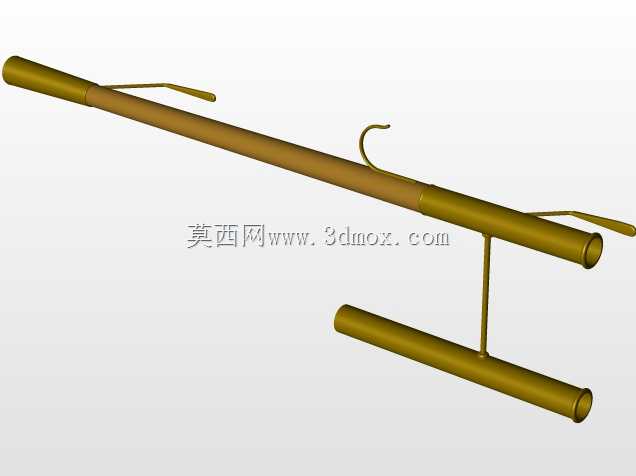

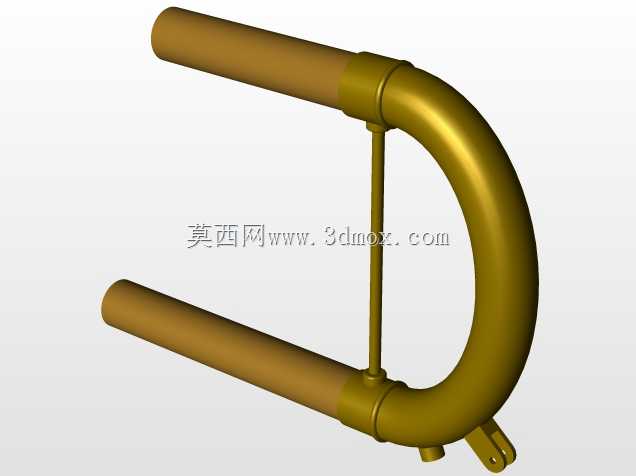

　　从设计思路层面，整套结构采用分体建模再整体装配的逻辑，将整个小号拆分为喇叭口段、主管弯曲段、活塞阀组、旁通管路、吹嘴衔接段、按键组件几个独立的子装配模块，每个模块都可单独拆分查看内部结构，方便设计人员针对单个部件做结构优化。管体的弯曲段全部采用等径圆管扫掠成型，弯曲处的曲率半径符合金属管冷弯成型的工艺要求，避免出现弯曲半径过小导致管体瘪塌、通径缩小的问题，所有管路衔接处都采用平滑过渡的相贯线处理，不存在直角转折的结构，既符合声学设计中减少气流紊流的要求，也适配金属管材焊接成型的工艺特性。活塞阀组的安装座与主管路采用一体化的结构布局，三个活塞的安装孔位同轴度公差控制在合理范围内，保证三个活塞的动作轴线相互平行，按压时不会出现偏磨卡滞的问题。

　　从外形尺寸与安装边界来看，整套模型的整体长度、喇叭口直径、按键排布间距都参考了常规降B调小号的实际尺寸比例，整体横向长度处于常规小号的标准尺寸区间，喇叭口的最大直径符合手持演奏时的握持平衡要求，三个按键的间距适配成年人手指的按压操作范围，不会出现按键过密导致操作干涉的问题。安装边界层面，整套结构无外凸的尖锐棱角，所有管路弯折处都做了圆角过渡，握持部位的管体间距符合人手握持的人体工学要求，活塞按键的下压行程设置在合理区间，既保证按键动作的反馈感，也不会因行程过大导致操作疲劳。整套结构的所有部件都具备实际加工的可行性，不存在无法落地的异形结构，管体壁厚按照黄铜材质冲压、弯管成型的常规厚度设置，活塞部件的壁厚满足滑动配合的强度要求，长期往复按压也不会出现结构变形的问题。对于结构设计从业者而言，这套模型不仅可以直观了解铜管乐器的内部结构逻辑，其小间隙滑动配合、弯管成型、锥面密封衔接的结构处理方式，也能为其他涉及流体管路、往复动作部件的机械结构设计提供可借鉴的细节处理思路。
