英伟达Shield游戏平板外观结构三维数模

　　本次建模的对象是英伟达推出的Shield系列游戏平板，这类设备最初的定位是面向移动端游戏玩家，兼顾安卓生态应用运行与本地串流PC端游戏的需求，在当年的安卓平板阵营里属于主打性能释放的细分品类。从实际使用场景来看，这类平板既可以作为日常影音娱乐的手持终端，也能通过配套的手柄支架组合成便携游戏主机形态，部分硬核玩家还会将其作为嵌入式开发的测试终端，用来调试安卓系统下的硬件驱动、传感器适配程序。

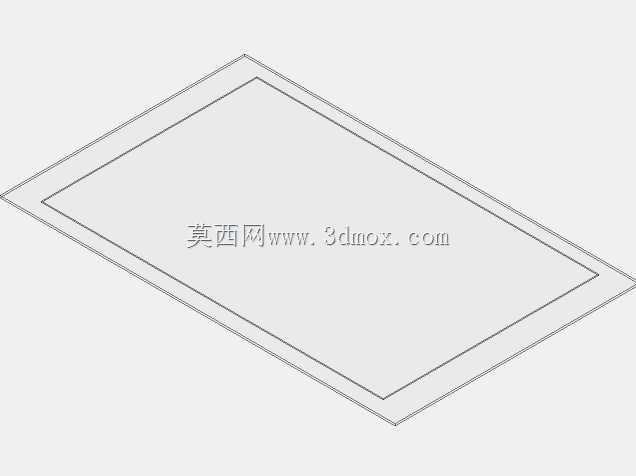

　　建模过程中首先还原的是整机的外轮廓边界，整机采用横向持握的优化设计，左右两侧预留了持握收边，厚度控制在适合单手握持的区间，避免长时间持握产生硌手的问题。正面屏幕区域做了窄黑边的等宽处理，屏幕上方预留了前置摄像头的开孔位，开孔位置避开横握时的手指遮挡区域，符合横屏使用为主的交互逻辑。屏幕下方没有设置实体触控按键，全部采用屏幕内虚拟按键的方案，因此正面面板的一体性更强，建模时特意做了面板边缘的微小弧面过渡，还原真机的2.5D玻璃边缘触感。

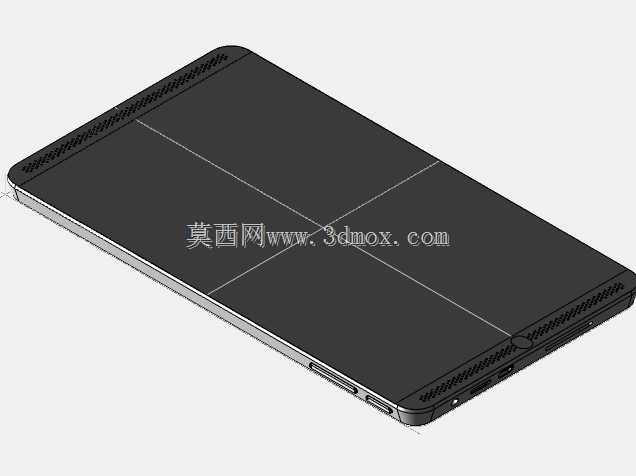

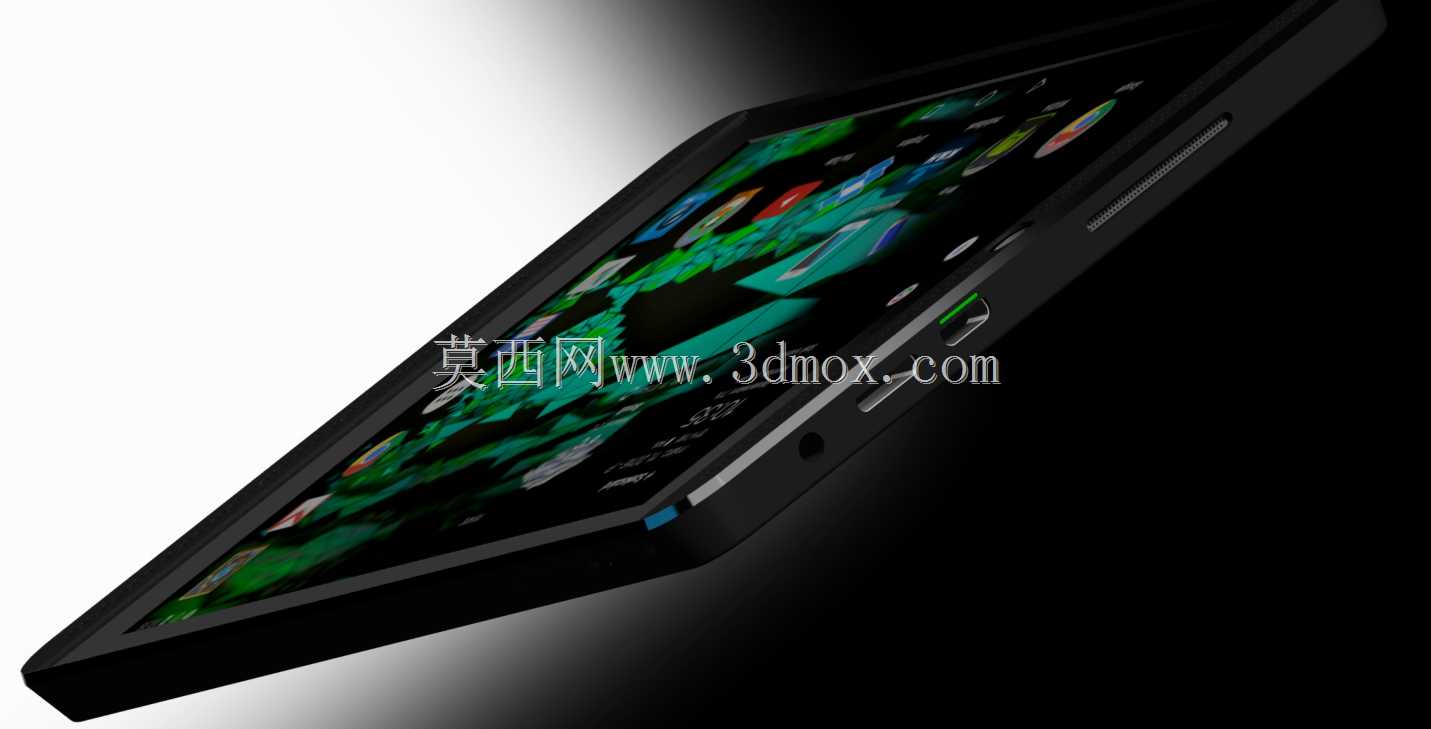

　　机身背部的结构是建模的重点区域，左右两侧设置了长条状的扬声器开孔阵列，开孔采用等距格栅设计，既保证出声面积，也避免异物直接进入腔体。背部中间区域做了轻微的磨砂质感面域，对应真机的类肤涂层区域，用来提升放置时的摩擦力，减少光滑桌面滑落的风险。机身侧边的按键布局完全按照真机的持握逻辑设置，电源键、音量键都布置在横握时右手食指可触及的侧边位置，按键做了微小的凸起高度，方便盲操作时识别按键位置，接口部分集中布置在机身底部，包含充电接口、数据传输接口与3.5mm音频接口，接口周围做了微小的凸台加固，模拟真机接口处的结构加强设计，避免频繁插拔导致的外壳开裂问题。

　　从结构设计思路来看，这款平板的外壳采用上下扣合的装配方式，建模时预留了前后壳的止口配合间隙，四个边角位置做了加厚的缓冲结构，对应真机内部的防摔缓冲胶位，模拟跌落时的应力分散设计。内部的堆叠空间按照实际硬件布局做了分区预留：屏幕下方是电池仓的大面域空间，左右两侧扬声器位置预留了音腔的密闭空间，主板区域集中在机身中部偏上的位置，避开持握时的手掌覆盖区域，帮助高负载运行时的热量散出。

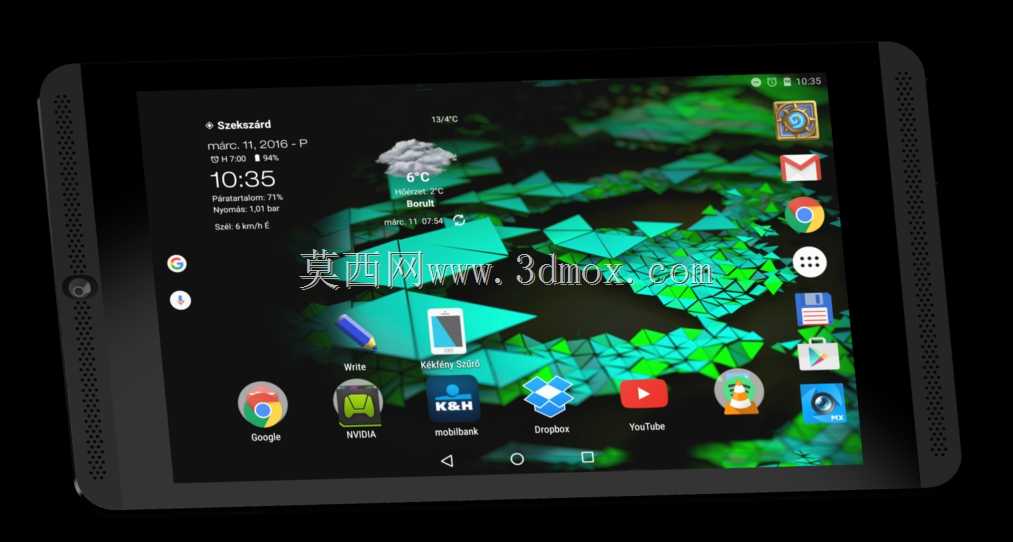

　　建模时特意还原了机身正面的状态显示区域细节，包括顶部状态栏的图标排布、桌面应用图标的相对位置，虽然这些属于UI层面的内容，但在做产品展示渲染时可以更直观地还原设备的使用状态，方便后续做产品宣传图、结构爆炸图的时候直接调用。需要注意的是，整机的所有边角都做了R角处理，没有尖锐的直角结构，一方面是手持设备的安全设计要求，另一方面也能提升外壳的结构强度，减少应力集中导致的外壳碎裂问题。

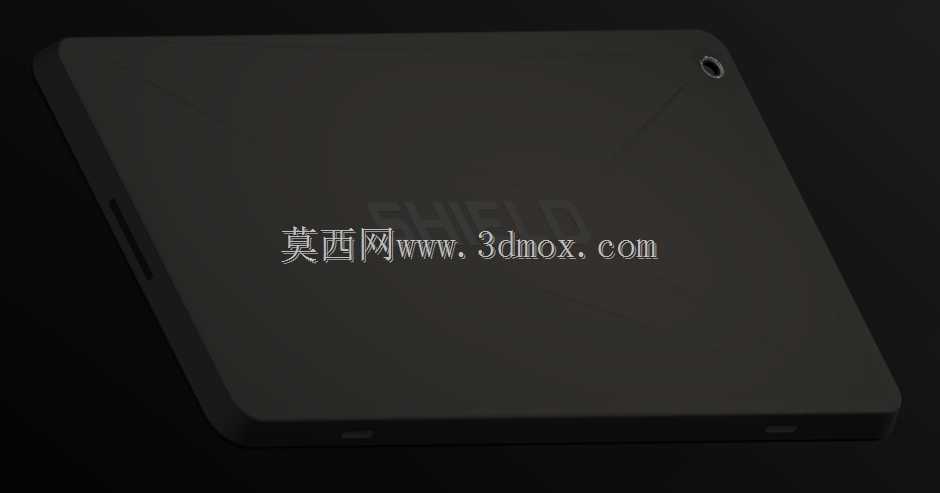

　　对于结构设计从业者来说，这类手持数码产品的建模重点不在于复杂的传动结构，而在于人机交互维度的细节还原：比如持握区域的收腰弧度是否贴合手掌曲线，按键的位置是否符合人体工学，接口的布置是否方便日常插拔，这些细节往往决定了产品的实际使用体验。在建模过程中需要反复比对真机的比例关系，避免出现按键位置偏移、厚度比例失调的问题，尤其是屏幕与边框的阶差控制，要还原真机屏幕略低于边框的设计，避免屏幕直接接触放置平面造成刮擦。另外，背部的品牌标识区域做了轻微的凹陷设计，对应真机的丝印logo位置，这个细节虽然不影响结构功能，但在做外观手板验证的时候是重要的外观校验点。
